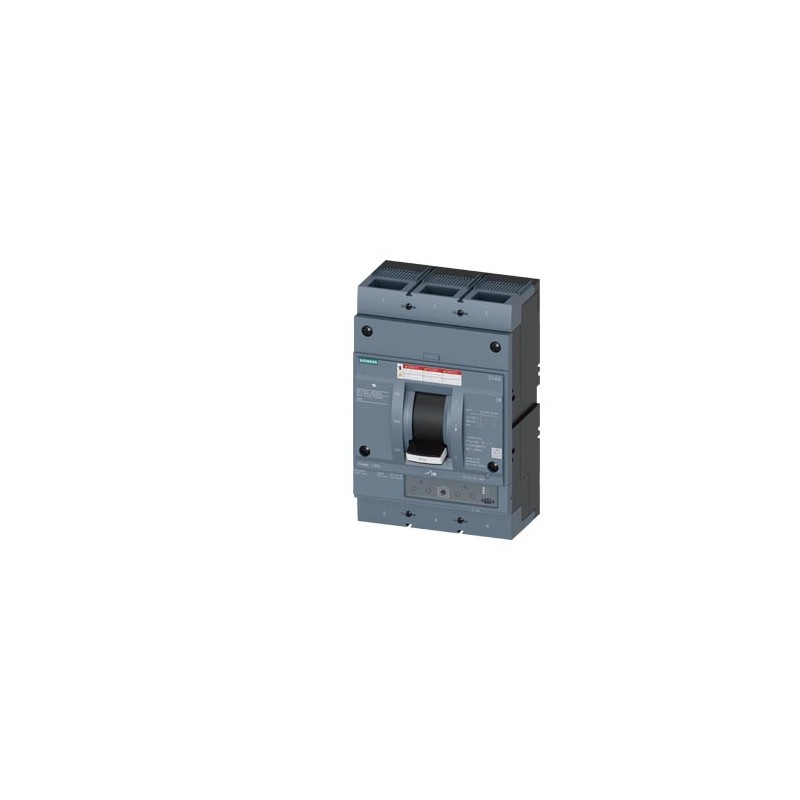

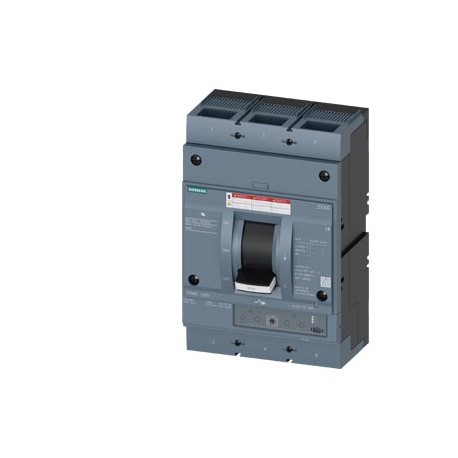

3VA6580-1MS32-0AA0 SIEMENS interruttore automatico 3VA6 UL Frame 800 potere di interruzione in cortocircuito.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA6580-1MS32-0AA0 SIEMENS interruttore automatico 3VA6 UL Frame 800 potere di interruzione in cortocircuito..

3VA6580-1MS32-0AA0

SIEMENS

interruttore automatico 3VA6 UL Frame 800 potere di interruzione in cortocircuito max. senza contattore 100 kA ... 480 V a 3 poli, protezione avviatore ETU310M, I, In=800 A, senza protezione da sovraccarico protezione da cortocircuito Ii=3...15 x In attacchi piatti a vite

Interruttore automatico 3VA6 UL Frame 800 potenza massima di interruzione nel contattore cortocircuito 100 kA a 480 V 3 poli, protezione di avviamento ETU310M, I, In=800 A senza protezione da sovraccarico protezione da cortocircuito Ii = 3...15 × In collegamento piatto con viti. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $5,596.17
Prezzo unitario: $5,596.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA6 UL Frame 800 potere di interruzione in cortocircuito max. senza contattore 100 kA ... 480 V a 3 poli, protezione avviatore ETU310M, I, In=800 A, senza protezione da sovraccarico protezione da cortocircuito Ii=3...15 x In attacchi piatti a vite
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori automatici scatolati
denominazione del prodotto / secondo UL-FileCMAR
esecuzione del prodottoProtezione avviatore
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Heating, Air Conditioning and Refrigeration (tipo HACR)Si
esecuzione dello sganciatore di sovracorrenteETU310M
funzione di protezione dello sganciatore di sovracorrenteI
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
potenza dissipata [W] / max.210 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo70 W
durata di vita meccanica (cicli di manovra) / tip.10 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V5 800
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V4 000
durata di vita elettrica (cicli di manovra) / con 480 V5 800
durata di vita elettrica (cicli di manovra) / con 600 V4 000
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSenza
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ13.3 kg
Elettricità
marcatura / secondo UL 489 / 100%-rated breakerNo
corrente di impiego
● a 40 °C0 A
● a 45 °C0 A
● a 50 °C0 A
Capacità di commutazione IEC 60947
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V200 kA
● con 415 V110 kA
● con 690 V35 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V150 kA
● con 415 V85 kA
● con 690 V19 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / min.2 400 A
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / max.12 000 A
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]12,91 in
Altezza328 mm
larghezza [in]8,27 in
Larghezza210 mm
profondità [in]4,72 in
profondità120 mm
Connessioni
disposizione della connessione elettrica / per circuito principaleattacchi anteriori
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q
certificato di idoneità / come omologazione per Marine (non per navi da guerra) / Supplement SBSi

Download e manuali

General Product Approval

CSA

Confirmation

CCC

Miscellaneous

UL

VDE

General Product ApprovalEMCDeclaration of ConformityMarine / Shipping

Miscellaneous

EAC

RCM

UK Declaration of Conformity

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

Marine / Shippingother

DNV / Det Norske Veritas

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:26/11/2021
Data
13/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA6580-1MS32-0AA0
Descrizioneinterruttore automatico 3VA6 UL Frame 800 potere di interruzione in cortocircuito max. senza contattore 100 kA ... 480 V a 3 poli, protezione avviatore ETU310M, I, In=800 A, senza protezione da sovraccarico protezione da cortocircuito Ii=3...15 x In attacchi piatti a vite
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1000 A, UL / IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLPB-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione30 Giorno / Giorni
Peso netto13,300 Kg
Dimensioni dell'imballo250,00 x 360,00 x 180,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042949436416
UPC804766979514
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5383
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 09.07.19
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
