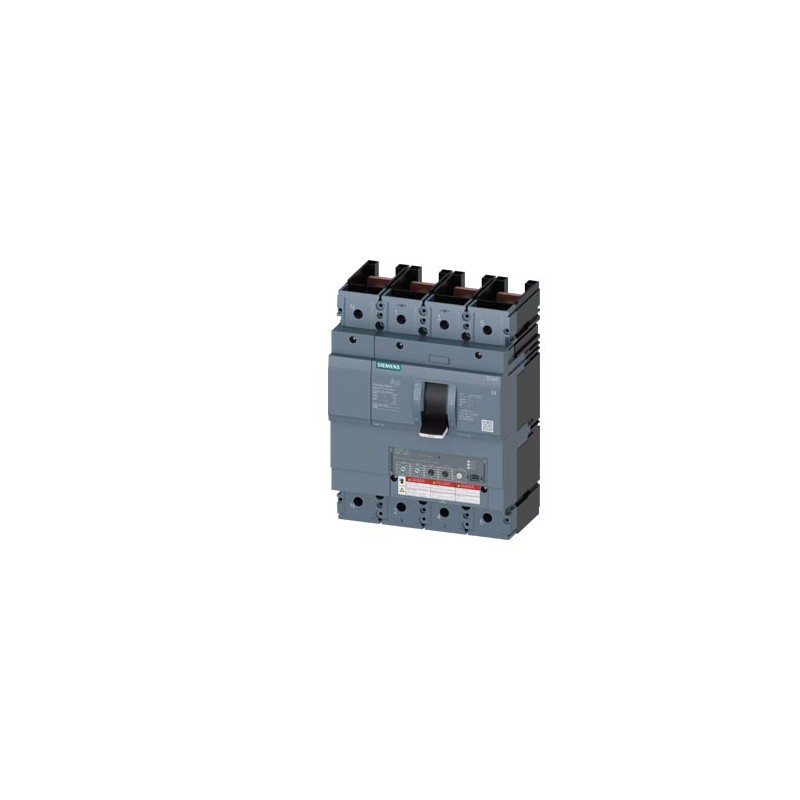

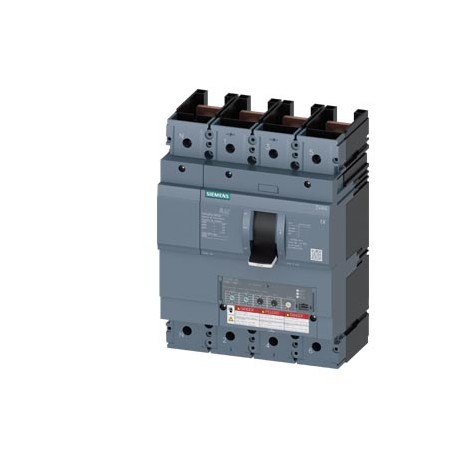

3VA6325-0HM41-0AA0 SIEMENS interruttore automatico 3VA6 UL Frame 400 classe del potere di interruzione E 200.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA6325-0HM41-0AA0 SIEMENS interruttore automatico 3VA6 UL Frame 400 classe del potere di interruzione E 200..

3VA6325-0HM41-0AA0

SIEMENS

interruttore automatico 3VA6 UL Frame 400 classe del potere di interruzione E 200 kA @ 480 V a 4 poli, protezione impianto ETU330, LIG, In=250 A protezione da sovraccarico Ir=100 A ... 250 A protezione da cortocircuito Ii=1,5 ... 12 x In protezione del conduttore di neutro impostabile (OFF, 50 %, 100 %) protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s senza collegamento

Interruttore automatico 3VA6 UL taglia 400 tipo di potenza di taglio E 200 kA x 480 V 4 poli, protezione delle distribuzioni ETU330, LIG, In-250 A protezione sovraccarico Go 100 A... 250 Una protezione cortocircuito Ii x 1.5 ... 12 × in protezione neutra regolabile (DES, 50%, 100%) protezione difetto a terra Ig-0.2...1 x In, tg x 0.1/0.3 s offline. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $5,562.41
Prezzo unitario: $5,562.41
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA6 UL Frame 400 classe del potere di interruzione E 200 kA @ 480 V a 4 poli, protezione impianto ETU330, LIG, In=250 A protezione da sovraccarico Ir=100 A ... 250 A protezione da cortocircuito Ii=1,5 ... 12 x In protezione del conduttore di neutro impostabile (OFF, 50 %, 100 %) protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s senza collegamento
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori automatici scatolati
denominazione del prodotto / secondo UL-FileEJAE
esecuzione del prodottoProtezione impianto
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Heating, Air Conditioning and Refrigeration (tipo HACR)Si
esecuzione dello sganciatore di sovracorrenteETU330
funzione di protezione dello sganciatore di sovracorrenteLIG
numero di poli4
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
potenza dissipata [W] / max.27 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo9 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V6 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V4 200
durata di vita elettrica (cicli di manovra) / con 480 V6 000
durata di vita elettrica (cicli di manovra) / con 600 V4 200
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSomma delle correnti sui conduttori L + N
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ6.9 kg
Elettricità
marcatura / secondo UL 489 / 100%-rated breakerNo
corrente di impiego
● a 40 °C250 A
● a 45 °C250 A
● a 50 °C250 A
● a 55 °C250 A
● a 60 °C250 A
● a 65 °C250 A
● a 70 °C250 A
Capacità di commutazione IEC 60947
potere di interruzione estremo in cortocircuito (Icu)
● con 415 V150 kA
● con 690 V6,5 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 415 V150 kA
● con 690 V6,5 kA
potere di chiusura in cortocircuito (Icm)
● con 415 V440 kA
● con 690 V11 kA
Capacità di commutazione UL 489
potere di interruzione corrente
● con 480 V200 kA
● con 600 V100 kA
Parametri regolabili
classe di intervento / dello sganciatore L / con curva caratteristica I2t / valore iniziale0,5 s
classe di intervento / dello sganciatore L / con curva caratteristica I2t / valore finale17 s
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / min.375 A
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / max.3 000 A
esecuzione della protezione conduttore Nimpostabile OFF; 50 % ... 100 %
funzione del prodotto / protezione da guasto verso terraSi
valore di intervento impostabile per corrente / per sgancio G / con curva caratteristica standard / valore iniziale50 A
valore di intervento impostabile per corrente / per sgancio G / con curva caratteristica standard / valore finale250 A
tempo di disinserzione totale / per sgancio G / con curva caratteristica standard / valore iniziale0,1 s
tempo di disinserzione totale / per sgancio G / con curva caratteristica standard / valore finale0,3 s
Progettazione meccanica
altezza [in]9,76 in
Altezza248 mm
larghezza [in]7,24 in
Larghezza184 mm
profondità [in]4,33 in
profondità110 mm
Connessioni
disposizione della connessione elettrica / per circuito principalesenza collegamento
esecuzione del collegamento elettrico / per circuito principalesenza
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q
certificato di idoneità / come omologazione per Marine (non per navi da guerra) / Supplement SBSi

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

Confirmation

UL

Miscellaneous

EAC

RCM

EC/EU-Declaration of Conformity

Declaration of ConformityMarine / Shippingother

UK Declaration of Conformity

ABS (American Bureau of Shipping)

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:08/02/2022
Data
16/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA6325-0HM41-0AA0
Descrizioneinterruttore automatico 3VA6 UL Frame 400 classe del potere di interruzione E 200 kA @ 480 V a 4 poli, protezione impianto ETU330, LIG, In=250 A protezione da sovraccarico Ir=100 A ... 250 A protezione da cortocircuito Ii=1,5 ... 12 x In protezione del conduttore di neutro impostabile (OFF, 50 %, 100 %) protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s senza collegamento
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1000 A, UL / IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione20 Giorno / Giorni
Peso netto6,900 Kg
Dimensioni dell'imballo210,00 x 265,00 x 170,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042949435068
UPC804766977961
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5383
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.19
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
