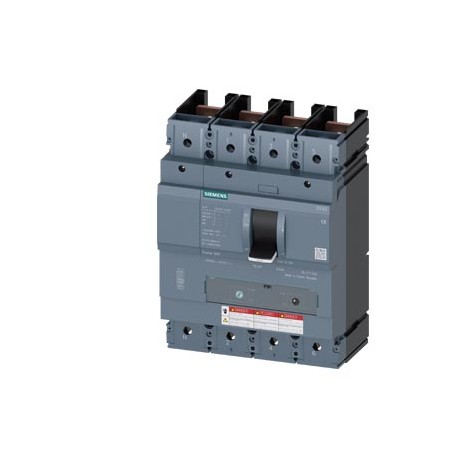

3VA5445-7EF41-0AA0 SIEMENS interruttore automatico 3VA5 UL Frame 600 classe del potere di interruzione C 100.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA5445-7EF41-0AA0 SIEMENS interruttore automatico 3VA5 UL Frame 600 classe del potere di interruzione C 100..

3VA5445-7EF41-0AA0

SIEMENS

interruttore automatico 3VA5 UL Frame 600 classe del potere di interruzione C 100 kA con 480 V a 4 poli, protezione impianto TM240, ATAM, In=450 A protezione da sovraccarico Ir=360 A ... 450 A protezione da cortocircuito Ii=5 ... 10 x In conduttore di neutro non protetto senza collegamento

Interruttore automatico 3VA5 UL taglia 600 Classe di potenza di taglio C 100 kA @ 480 V 4 poli, protezione di distribuzione TM240, ATAM, In=450A protezione da sovraccarico Ir=360 A... 450 A protezione da cortocircuito Ii=5...10 x In neutro non protetto Offline. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $4,591.78
Prezzo unitario: $4,591.78
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA5 UL Frame 600 classe del potere di interruzione C 100 kA con 480 V a 4 poli, protezione impianto TM240, ATAM, In=450 A protezione da sovraccarico Ir=360 A ... 450 A protezione da cortocircuito Ii=5 ... 10 x In conduttore di neutro non protetto senza collegamento
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttori automatici scatolati
denominazione del prodotto / secondo UL-FileCLAS
esecuzione del prodottoProtezione impianto
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Heating, Air Conditioning and Refrigeration (tipo HACR)Si
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per High-Intensity-Discharge (tipo HID)No
esecuzione dell'interruttore sottocarico / secondo UL 489 / interruttore automatico per Switching Duty (tipo SWD)No
esecuzione dello sganciatore di sovracorrenteTM240
funzione di protezione dello sganciatore di sovracorrenteLI
numero di poli4
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
tensione di impiego / con DC / valore nominale600 V
potenza dissipata [W] / max.99 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo33 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V4 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V2 700
durata di vita elettrica (cicli di manovra) / con 480 V4 000
durata di vita elettrica (cicli di manovra) / con 600 V2 700
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ6.82 kg
Elettricità
marcatura / secondo UL 489 / 100%-rated breakerNo
corrente di impiego
● a 40 °C450 A
● a 45 °C440 A
● a 50 °C429 A
● a 55 °C419 A
● a 60 °C409 A
● a 65 °C398 A
● a 70 °C388 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoC
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V200 kA
● con 415 V110 kA
● con 690 V10 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V200 kA
● con 415 V110 kA
● con 690 V6 kA
potere di chiusura in cortocircuito (Icm)
● con 240 V440 kA
● con 415 V242 kA
● con 690 V17 kA
esecuzione della protezione da cortocircuitoper i valori di potenza di manovra in reti DC vedi Manuale del prodotto Interruttori automatici scatolati 3VA; il link si trova nella sezione Service & Support nell'ultimo capitolo
Capacità di commutazione UL 489
potere di interruzione corrente
● con 240 V200 kA
● con 480 V100 kA
● con 600 V35 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di sovraccarico dipendente dalla corrente / valore iniziale315 A
valore di intervento impostabile per corrente / dello sganciatore di sovraccarico dipendente dalla corrente / valore finale450 A
esecuzione della protezione conduttore NSenza
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]9,76 in
Altezza248 mm
larghezza [in]7,24 in
Larghezza184 mm
profondità [in]4,33 in
profondità110 mm
Connessioni
disposizione della connessione elettrica / per circuito principalesenza collegamento
esecuzione del collegamento elettrico / per circuito principalesenza
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q
certificato di idoneità / come omologazione per Marine (non per navi da guerra) / Supplement SBNo

Download e manuali

General Product Approval

CSA

Confirmation

CCC

Miscellaneous

UL

Miscellaneous

General Product ApprovalEMCDeclaration of ConformityMarine / Shippingother

EAC

RCM

EC/EU-Declaration of Conformity

UK Declaration of Conformity

ABS (American Bureau of Shipping)

Miscellaneous

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:21/10/2021
Data
02/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA5445-7EF41-0AA0
Descrizioneinterruttore automatico 3VA5 UL Frame 600 classe del potere di interruzione C 100 kA con 480 V a 4 poli, protezione impianto TM240, ATAM, In=450 A protezione da sovraccarico Ir=360 A ... 450 A protezione da cortocircuito Ii=5 ... 10 x In conduttore di neutro non protetto senza collegamento
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1000 A, UL / IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione5 Giorno / Giorni
Peso netto6,820 Kg
Dimensioni dell'imballo208,00 x 261,00 x 170,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042949054894
UPC804766792786
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5385
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.11.18
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
