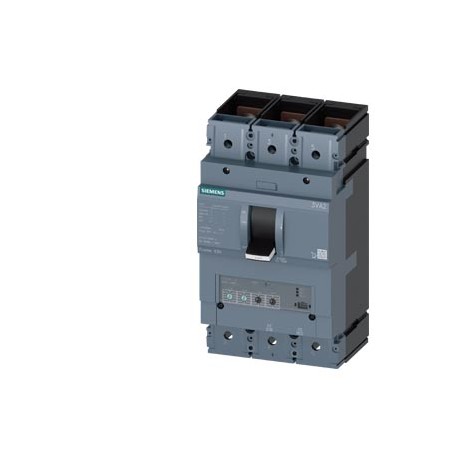

3VA2463-0HM32-0AA0 SIEMENS interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione E Ic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA2463-0HM32-0AA0 SIEMENS interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione E Ic..

3VA2463-0HM32-0AA0

SIEMENS

interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione E Icu=200 kA con 415 V a 3 poli, protezione impianto ETU330, LIG, In=630 A protezione da sovraccarico Ir=250 A ... 630 A protezione da cortocircuito Ii=1,5 ... 9 x In protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s attacchi piatti a vite

Interruttore automatico 3VA2 IEC taglia 630 classe di potenza di taglio E Icu-200 kA x 415 V 3 poli, protezione delle distribuzioni ETU330, LIG, In-630 A protezione sovraccarico Ir-250 A... 630 Una protezione a cortocircuito Ii-1,5...9 x In protezione difetto a terra Ig-0,2...1 x In, tg-0.1/0.3 s connessione piatta con viti. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $5,431.90
Prezzo unitario: $5,431.90
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione E Icu=200 kA con 415 V a 3 poli, protezione impianto ETU330, LIG, In=630 A protezione da sovraccarico Ir=250 A ... 630 A protezione da cortocircuito Ii=1,5 ... 9 x In protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s attacchi piatti a vite
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore automatico scatolato
esecuzione del prodottoProtezione impianto
esecuzione dello sganciatore di sovracorrenteETU330
funzione di protezione dello sganciatore di sovracorrenteLIG
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
potenza dissipata [W] / max.162 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo54 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V5 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V3 500
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSomma delle correnti sul conduttore L
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ5.117 kg
Elettricità
corrente permanente / valore nominale / max.630 A
Corrente permanente nominale Iu630 A
corrente di impiego
● a 40 °C630 A
● a 45 °C612 A
● a 50 °C593 A
● a 55 °C575 A
● a 60 °C557 A
● a 65 °C538 A
● a 70 °C520 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoE
potere di interruzione estremo in cortocircuito (Icu)
● con 415 V200 kA
● con 690 V85 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 415 V200 kA
● con 690 V65 kA
potere di chiusura in cortocircuito (Icm)
● con 415 V440 kA
● con 690 V187 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / min.945 A
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / max.5 670 A
funzione del prodotto / protezione da guasto verso terraSi
valore di intervento impostabile per corrente / per sgancio G / con curva caratteristica standard / valore iniziale126 A
valore di intervento impostabile per corrente / per sgancio G / con curva caratteristica standard / valore finale630 A
Progettazione meccanica
altezza [in]9,76 in
Altezza248 mm
larghezza [in]5,43 in
Larghezza138 mm
profondità [in]4,33 in
profondità110 mm
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi anteriori
esecuzione del collegamento elettrico / per circuito principalebilaterale Attacchi piatti a vite
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / min.20 x 1 mm
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / max.35 x 10 mm
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

Confirmation

Miscellaneous

EAC

RCM

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test CertificatesMarine / Shippingother

Miscellaneous

Special Test Certificate

CCS / China Classification Society

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:08/10/2021
Data
10/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA2463-0HM32-0AA0
Descrizioneinterruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione E Icu=200 kA con 415 V a 3 poli, protezione impianto ETU330, LIG, In=630 A protezione da sovraccarico Ir=250 A ... 630 A protezione da cortocircuito Ii=1,5 ... 9 x In protezione da guasto verso terra Ig=0,2 ... 1 x In, tg=0,1/0,3s attacchi piatti a vite
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1600 A, IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione30 Giorno / Giorni
Peso netto5,117 Kg
Dimensioni dell'imballo165,00 x 265,00 x 170,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042949433835
UPC195125042766
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5374
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.19
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
