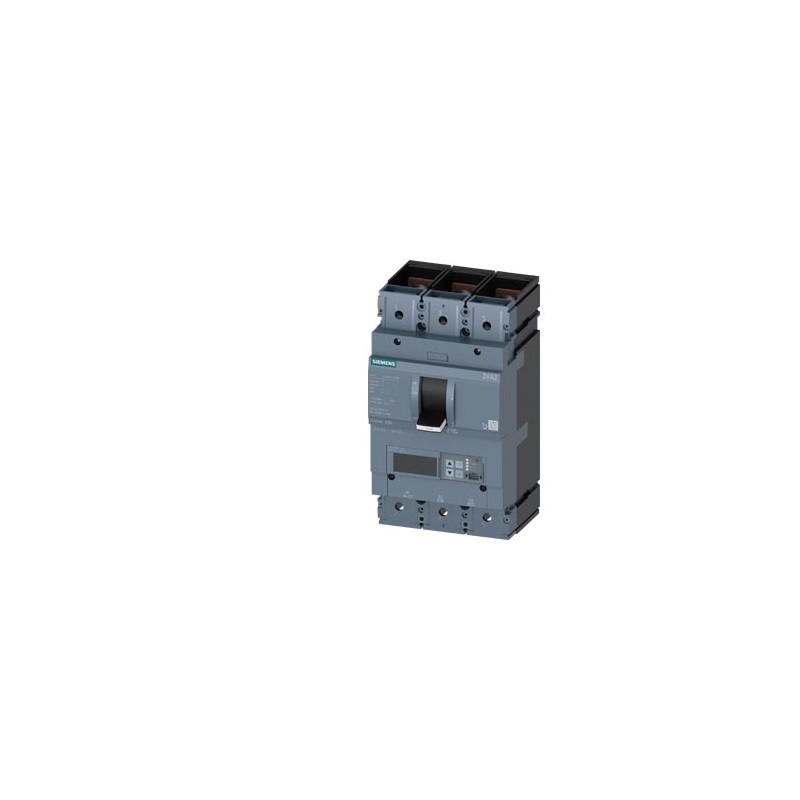

3VA2440-7MP32-0AA0 SIEMENS interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione C Ic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA2440-7MP32-0AA0 SIEMENS interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione C Ic..

3VA2440-7MP32-0AA0

SIEMENS

interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione C Icu=110 kA con 415 V a 3 poli, protezione motore ETU550M, LSI, In=400 A protezione da sovraccarico Ir=160 A ... 400 A protezione da cortocircuito Isd=1,2... 15x In,Ii=3...15x In attacchi piatti a vite

Interruttore automatico 3VA2 IEC misura 630 Classe di potenza di taglio C Icu=110 kA a 415 V 3 poli, protezione motore ETU550M, LSI, In=400 A protezione da sovraccarico Ir=160A ... Protezione da cortocircuito 400A ISD=1,2... 15x In, II = 3 ... 15x In connessione piatta con viti. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $5,040.01
Prezzo unitario: $5,040.01
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione C Icu=110 kA con 415 V a 3 poli, protezione motore ETU550M, LSI, In=400 A protezione da sovraccarico Ir=160 A ... 400 A protezione da cortocircuito Isd=1,2... 15x In,Ii=3...15x In attacchi piatti a vite
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore automatico scatolato
esecuzione del prodottoProtezione motore
esecuzione dello sganciatore di sovracorrenteETU550M
funzione di protezione dello sganciatore di sovracorrenteLSI
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
potenza di impiego / con AC-3 / con 400 V160 000 W
potenza di impiego / con AC-3 / con 230 V90 000 W
potenza dissipata [W] / max.63,5 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo21,17 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V5 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V3 500
durata di vita elettrica (cicli di manovra) / con AC-3 / con 380/415 V3 000
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSenza
funzione del prodotto
● funzione di comunicazioneSi
● rilevamento di mancanza faseSi
● altra funzione di misuraNo
Peso netto per UQ4.766 kg
Elettricità
corrente permanente / valore nominale / max.630 A
Corrente permanente nominale Iu400 A
corrente di breve durata ammissibile (Icw)
● limitato a 1 s5 kA
corrente di impiego
● a 40 °C400 A
● a 45 °C400 A
● a 50 °C400 A
● a 55 °C400 A
● a 60 °C400 A
● a 65 °C400 A
● a 70 °C400 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoC
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V150 kA
● con 415 V110 kA
● con 440 V110 kA
● con 500 V85 kA
● con 690 V6 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V150 kA
● con 415 V110 kA
● con 440 V110 kA
● con 500 V85 kA
● con 690 V6 kA
potere di chiusura in cortocircuito (Icm)
● con 240 V330 kA
● con 415 V242 kA
● con 440 V242 kA
● con 500 V187 kA
● con 690 V9 kA
Parametri regolabili
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / min.1 200 A
valore di intervento impostabile per corrente / dello sganciatore di cortocircuito istantaneo / max.6 000 A
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]9,76 in
Altezza248 mm
larghezza [in]5,43 in
Larghezza138 mm
profondità [in]4,33 in
profondità110 mm
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi anteriori
esecuzione del collegamento elettrico / per circuito principalebilaterale Attacchi piatti a vite
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / min.20 x 1 mm
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / max.35 x 10 mm
Circuito ausiliario
parte integrante del prodotto
● bobina di minima tensioneNo
● bobina a lancio di correnteNo
● contatto di segnalazione sgancioNo
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoSi
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q

Download e manuali

General Product ApprovalEMC

Confirmation

CCC

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

BV / Bureau Veritas

DNV / Det Norske Veritas

Marine / Shippingother

LR (Lloyds Register)

CCS / China Classification Society

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:08/10/2021
Data
10/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA2440-7MP32-0AA0
Descrizioneinterruttore automatico 3VA2 IEC Frame 630 classe del potere di interruzione C Icu=110 kA con 415 V a 3 poli, protezione motore ETU550M, LSI, In=400 A protezione da sovraccarico Ir=160 A ... 400 A protezione da cortocircuito Isd=1,2... 15x In,Ii=3...15x In attacchi piatti a vite
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1600 A, IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione20 Giorno / Giorni
Peso netto4,766 Kg
Dimensioni dell'imballo165,00 x 265,00 x 170,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948903711
UPC804766886270
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5374
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.17
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Silicic acid, lead salt

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01
