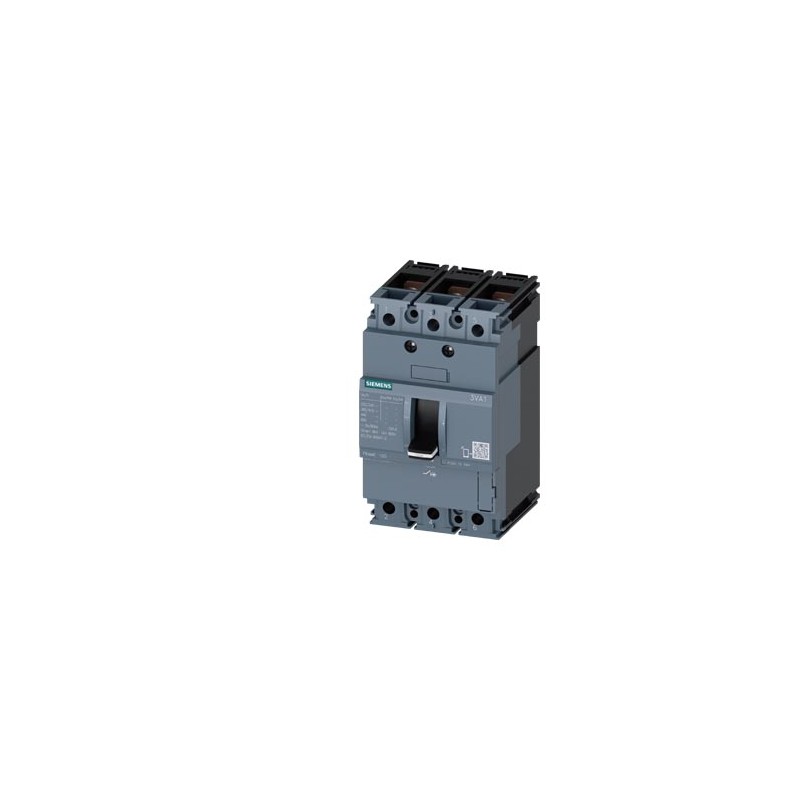

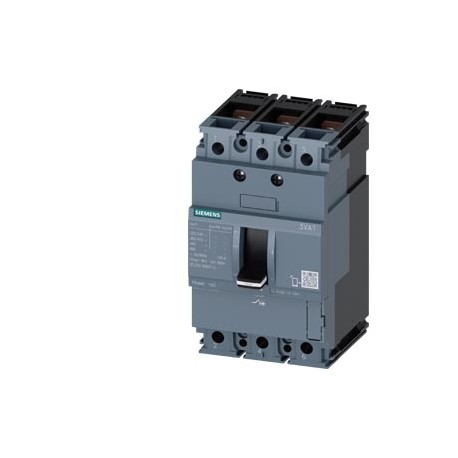

3VA1010-2ED32-0AA0 SIEMENS Interruttore automatico 3VA1 IEC Frame 100 Classe del potere di interruzione B Ic.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3VA1010-2ED32-0AA0 SIEMENS Interruttore automatico 3VA1 IEC Frame 100 Classe del potere di interruzione B Ic..

3VA1010-2ED32-0AA0

SIEMENS

Interruttore automatico 3VA1 IEC Frame 100 Classe del potere di interruzione B Icu=16kA @ 415V a 3 poli, protezione impianto TM210, FTFM, In=100A protezione da sovraccarico Ir=100 A con regolazione fissa protezione da cortocircuito Ii=10 x In attacco piatto a vite

INTERRUTTORE ELETTRICO 3VA1 IEC TAGLIA 100 CLASSE DI POTENZA DI TAGLIO B ICU=16KA @ 415 V 3 POLI, PROTEC. TM210, FTFM, IN=100A PROTEZIONE DA SOVRACCARICO IR=100A PROTEZIONE DA CORTOCIRCUITO A REGOLAZIONE FISSA II=10 X IN CONNESSIONE A VITE PIATTA. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

PROTEZIONI IN BASSA TENSIONE > Interruttori scatolati SENTRON 3VA

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $318.99
Prezzo unitario: $318.99
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Interruttore automatico 3VA1 IEC Frame 100 Classe del potere di interruzione B Icu=16kA @ 415V a 3 poli, protezione impianto TM210, FTFM, In=100A protezione da sovraccarico Ir=100 A con regolazione fissa protezione da cortocircuito Ii=10 x In attacco piatto a vite
Versione
marca del prodottoSENTRON
denominazione del prodottoInterruttore automatico scatolato
esecuzione del prodottoProtezione impianto
esecuzione dello sganciatore di sovracorrenteTM210
funzione di protezione dello sganciatore di sovracorrenteLI
numero di poli3
Dati tecnici generali
Tensione nominale di isolamento Ui800 V
tensione di impiego / con DC / valore nominale500 V
potenza dissipata [W] / max.25 W
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo8,33 W
durata di vita meccanica (cicli di manovra) / tip.20 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 380/415 V9 000
durata di vita elettrica (cicli di manovra) / con AC-1 / con 690 V6 300
caratteristica del prodotto / per conduttore di neutro / potenziabile/aggiornabile / protezione da cortocircuito e sovraccaricoNo
esecuzione della sorveglianza di guasto verso terraSenza
funzione del prodotto
● funzione di comunicazioneNo
● altra funzione di misuraNo
Peso netto per UQ959 g
Elettricità
corrente permanente / valore nominale / max.100 A
Corrente permanente nominale Iu100 A
corrente di impiego
● a 40 °C100 A
● a 45 °C100 A
● a 50 °C100 A
● a 55 °C98 A
● a 60 °C96 A
● a 65 °C94 A
● a 70 °C91 A
Capacità di commutazione IEC 60947
classe di potere di interruzione dell'interruttore automaticoB
potere di interruzione estremo in cortocircuito (Icu)
● con 240 V25 kA
● con 415 V16 kA
● con 440 V8 kA
● con 500 V5 kA
● con 690 V5 kA
potere di interruzione di servizio in cortocircuito (Ics)
● con 240 V25 kA
● con 415 V16 kA
● con 440 V8 kA
● con 500 V5 kA
● con 690 V5 kA
potere di chiusura in cortocircuito (Icm)
● con 240 V52,5 kA
● con 415 V32 kA
● con 440 V13,6 kA
● con 500 V7,5 kA
● con 690 V7,5 kA
esecuzione della protezione da cortocircuitoper i valori di potenza di manovra in reti DC vedi Manuale del prodotto Interruttori automatici scatolati 3VA; il link si trova nella sezione Service & Support nell'ultimo capitolo
Parametri regolabili
funzione del prodotto / protezione da guasto verso terraNo
Progettazione meccanica
altezza [in]5,12 in
Altezza130 mm
larghezza [in]3 in
Larghezza76,2 mm
profondità [in]2,76 in
profondità70 mm
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi anteriori
esecuzione del collegamento elettrico / per circuito principaleattacchi piatti a vite da entrambi i lati
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / min.12 x 1 mm
tipo di sezioni di conduttore collegabili / per attacco a sbarra piatta / max.17 x 6.5 mm
esecuzione della superficie / delle connessioni / sulla parte superiore dell’interruttore (N, 1, 3, 5)Argento
esecuzione della superficie / delle connessioni / sulla parte inferiore dell'interruttore (N, 2, 4, 6)Lattina
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
Accessori
ampliamento del prodotto / opzionale / comando motorizzatoNo
Condizioni ambientali
grado di protezione IP / lato frontaleIP40
temperatura ambiente
● durante l'esercizio / min.-25 °C
● durante l'esercizio / max.70 °C
● durante l'immagazzinaggio / min.-40 °C
● durante l'immagazzinaggio / max.80 °C
Certificati
codice di riferimento / secondo IEC 81346-2:2009Q

Download e manuali

General Product ApprovalEMC

CCC

Confirmation

VDE

Miscellaneous

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Miscellaneous

Special Test Certificate

ABS (American Bureau of Shipping)

Marine / Shippingother

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

RMRS / Russian Maritime Register

CCS / China Classification Society

Miscellaneous

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Ultima modifica:02/10/2021
Data
10/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3VA1010-2ED32-0AA0
DescrizioneInterruttore automatico 3VA1 IEC Frame 100 Classe del potere di interruzione B Icu=16kA @ 415V a 3 poli, protezione impianto TM210, FTFM, In=100A protezione da sovraccarico Ir=100 A con regolazione fissa protezione da cortocircuito Ii=10 x In attacco piatto a vite
Famiglia ProdottoInterruttori automatici scatolati 3VA fino a 1600 A, IEC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DV / 1CB
Metal FactorLOA-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,959 Kg
Dimensioni dell'imballo92,00 x 150,00 x 116,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948811788
UPC804766431890
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5375
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.04.14
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-09
eClass7.127-37-04-09
eClass827-37-04-09
eClass927-37-04-09
eClass9.127-37-04-09
ETIM5EC000228
ETIM6EC000228
ETIM7EC000228
ETIM8EC000228
IDEA44850
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC002498 - Accessori per la tecnologia degli interruttori a bassa tensione

Valore Unità
tipologia accessorio (EF000215) -
