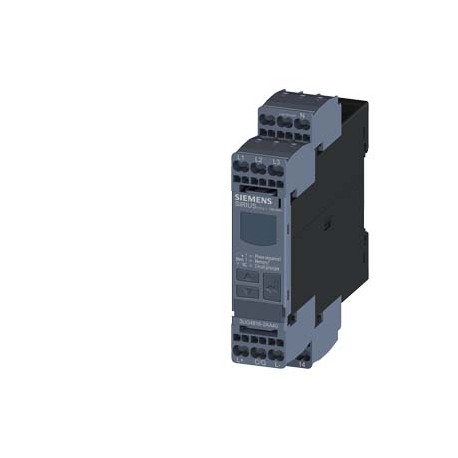

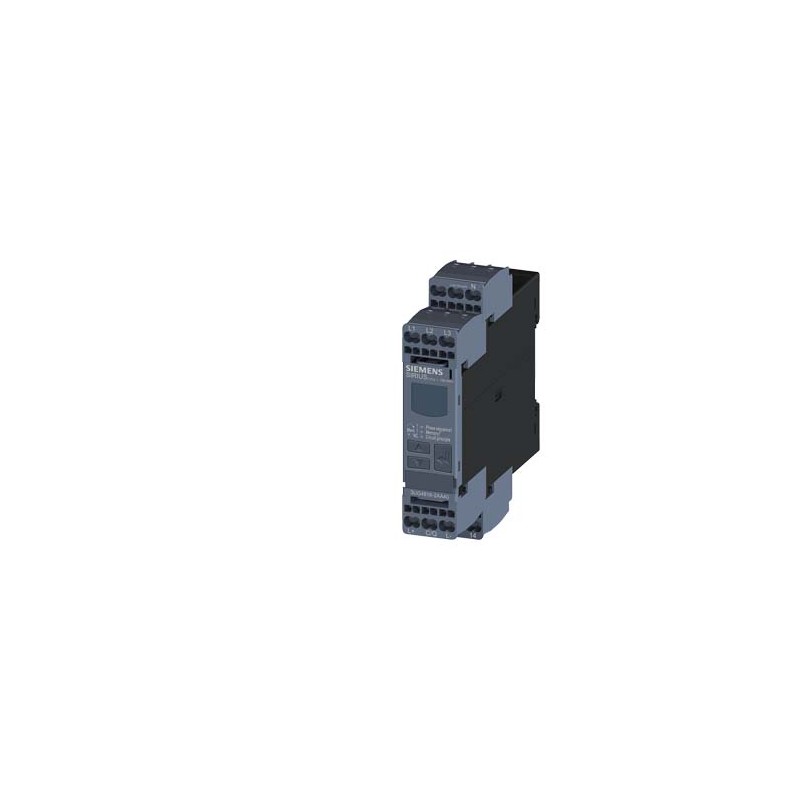

3UG4816-2AA40 SIEMENS Relè di controllo digitale per tens. trifase con conduttore di neutro per IO-Link AC 5.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3UG4816-2AA40 SIEMENS Relè di controllo digitale per tens. trifase con conduttore di neutro per IO-Link AC 5..

3UG4816-2AA40

SIEMENS

Relè di controllo digitale per tens. trifase con conduttore di neutro per IO-Link AC 50...60 Hz 3 x 160 ... 690 V sequenza delle fasi, mancanza di fase asimmetria delle fasi sottotensione e sovratensione Isteresi 1-20 V tempo di stabilizzazione della rete tempo di ritardo di sgancio 1 contatto CO, tecnica di collegamento a molla

Maggiori dettagli


relè > Relè di monitoraggio di fase

CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

Relè di controllo digitale per tens. trifase con conduttore di neutro per IO-Link AC 50...60 Hz 3 x 160 ... 690 V sequenza delle fasi, mancanza di fase asimmetria delle fasi sottotensione e sovratensione Isteresi 1-20 V tempo di stabilizzazione della rete tempo di ritardo di sgancio 1 contatto CO, tecnica di collegamento a molla
marca del prodottoSIRIUS
denominazione del prodottoRelè di controllo rete regolabile in modo digitale
esecuzione del prodotto5 funzioni
designazione del tipo di prodotto3UG4
Dati tecnici generali
funzione del prodottoRelè di controllo delle fasi
esecuzione della visualizzazione LEDNo
esecuzione del displayLCD
tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664
● con grado di inquinamento 2 valore nominale690 V
grado di inquinamento2
tipo di tensione
● per il monitoraggioAC
● della tensione di alimentazione di comandoDC
tensione di tenuta a impulso valore nominale6 kV
grado di protezione IPIP20
resistenza agli urti secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
resistenza a vibrazioni secondo IEC 60068-2-61 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
corrente termica dell'elemento di commutazione a contatto max.5 A
codice di riferimento secondo IEC 81346-2:2009K
precisione di ripetibilità relativa1 %
Direttiva RoHS (data)05/01/2012
Funzione del prodotto
funzione del prodotto
● rilevamento di sottotensioneSi
● rilevamento di sovratensioneSi
● rilevamento della sequenza delle fasiSi
● rilevamento di mancanza faseSi
● rilevamento asimmetriaSi
● rilevamento di sovratensione trifaseSi
● rilevamento disottotensione trifaseSi
● rilevamento finestra di tensione trifaseSi
● principio della corrente di lavoro/di riposo impostabileSi
● reset esternoSi
● reset automaticoSi
Circuito di comando/ Comando
tensione di alimentazione di comando con AC
● a 50 Hz valore nominale0 ... 0 V
● a 60 Hz valore nominale0 ... 0 V
tensione di alimentazione di comando con DC
● valore nominale24 ... 24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale1
● valore finale1
Circuito di misura
tensione misurabile con AC400 ... 90 V
ritardo di intervento impostabile
● all'avviamento0 ... 999,9 s
● al superamento in positivo o in negativo del valore limite0 ... 999,9 s
precisione dell'indicazione digitale+/-1 Digit
Precisione
precisione di misura relativa5 %
Comunicazione/ Protocollo
protocollo viene supportato protocollo IO-LinkSi
velocità di trasferimento IO-LinkCOM2 (38,4 kBaud)
tempo di ciclo punto-punto tra master e device IO-Link min.10 ms
tipo di tensione di alimentazione tramite IO-Link MasterSi
volume di dati
● dell'area di indirizzi degli ingressi con trasmissione ciclica totale4 byte
● dell'area di indirizzi delle uscite con trasmissione ciclica totale2 byte
Circuito elettrico ausiliario
numero dei contatti nC con commutazione ritardata0
numero dei contatti nO con commutazione ritardata0
numero dei contatti CO con commutazione ritardata1
frequenza di commutazione con contattore 3RT2 max.5 000 1/h
Circuito elettrico principale
numero di poli per circuito principale3
caricabilità in corrente del relè di uscita con AC-15
● con 250 V a 50/60 Hz3 A
● con 400 V a 50/60 Hz3 A
caricabilità in corrente del relè di uscita con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
caricabilità in corrente dell'uscita statica nella modalità SIO200 mA
corrente di impiego con 17 V min.20 mA
corrente permanente della cartuccia fusibile DIAZED del relè di uscita4 A
Compatibilità elettromagnetica
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
Separazione di potenziale
separazione di potenziale
● tra ingresso e uscitaSi
● tra alimentazione di tensione e altri circuitiSi
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
esecuzione del collegamento elettricomorsetti a molla
tipo di sezioni di conduttore collegabili
● filo rigido2x (0,25 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore2x (0,25 ... 1,5 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttore2x (0,25 ... 1,5 mm²)
● con conduttori AWG filo rigido2x (24 ... 16)
● con conduttori AWG multifilare2x (24 ... 16)
sezione di conduttore collegabile
● filo rigido0,25 ... 1,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,25 ... 1,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,25 ... 1,5 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido24 ... 16
● multifilare24 ... 16
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a scatto
altezza103 mm
larghezza22,5 mm
profondità91 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +85 °C
● durante il trasporto-40 ... +85 °C
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CCC

Manufacturer Declaration

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / ShippingotherRailway

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

DNV-GL

Confirmation

Vibration and Shock

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:21/12/2020
Data
16/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3UG4816-2AA40
DescrizioneRelè di controllo digitale per tens. trifase con conduttore di neutro per IO-Link AC 50...60 Hz 3 x 160 ... 690 V sequenza delle fasi, mancanza di fase asimmetria delle fasi sottotensione e sovratensione Isteresi 1-20 V tempo di stabilizzazione della rete tempo di ritardo di sgancio 1 contatto CO, tecnica di collegamento a molla
Famiglia ProdottoControllo di rete
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5A4 / 41H
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,147 Kg
Dimensioni dell'imballo34,00 x 100,00 x 111,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209895799
UPC040892870886
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5885
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Dicyclohexyl phthalate (DCHP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Tris(2-chloroethyl) phosphate (TCEP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-18-03
eClass7.127-37-18-03
eClass827-37-18-03
eClass927-37-18-03
eClass9.127-37-18-03
ETIM5EC001441
ETIM6EC001441
ETIM7EC001441
ETIM8EC001441
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC001441 - Relè di monitoraggio di fase

Valore Unità
esecuzione del collegamento elettrico (EF003961) raccordo a molla
con morsetti amovibili (EF003340) true
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['0.0', '0.0']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['0.0', '0.0']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['24', '24']V
tipo di tensione per l’azionamento (EF008242) DC
funzione monitoraggio sequenza di fasi (EF003412) true
funzione riconoscimento di guasto di fase (EF003413) true
funzione riconoscimento di sottotensione (EF003414) true
funzione riconoscimento di sovratensione (EF003415) true
funzione di riconoscimento asimmetria (EF003416) true
intervallo di misura della tensione (EF002486) ['90', '400']V
min. ritardo all’eccitazione impostabile (EF008190) 0s
max. ritardo all’eccitazione ammesso (EF008189) 999.9s
min. ritardo alla diseccitazione impostabile (EF008192) 0s
max. ritardo alla diseccitazione ammesso (EF008191) 999.9s
numero di contatti di riposo (EF008255) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti invertitori (EF008257) 1
Larghezza (EF000008) 22.5mm
Altezza (EF000040) 103.0mm
profondità (EF000049) 91.0mm
