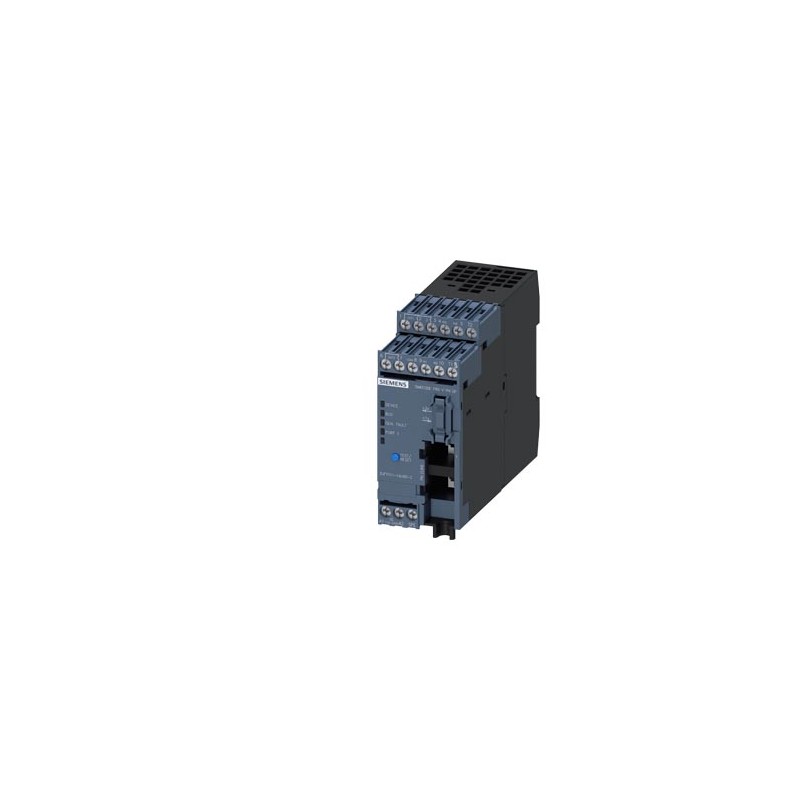

3UF7011-1AU00-2 SIEMENS apparecchio di base SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, ridondanza di sistem.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

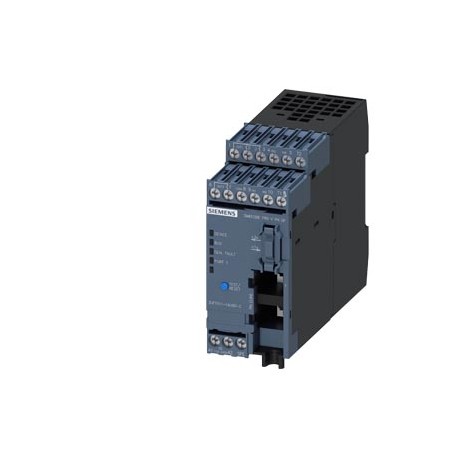

3UF7011-1AU00-2 SIEMENS apparecchio di base SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, ridondanza di sistem..

3UF7011-1AU00-2

SIEMENS

apparecchio di base SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, ridondanza di sistema PN, OPC UA Server, Web Server, velocità di trasmissione 100 Mbit/s, 1 x collegamento del bus tramite RJ45 4I/3O liberamente parametrizzabili, US: AC/DC 110 ... 240 V, ingresso per connessione di termistore uscite a relè monostabili ampliabilità tramite 1 modulo di ampliamento(DM, TM, EM)

UNITÀ BASE SIMOCODE pro V PN GP, Ethernet/PROFINET IO, ridondanza del sistema PN, server OPC UA, web server, velocità di trasmissione 100 Mbits/s, 1 connessione bus tramite RJ45, 4E/3A liberamente parametrizzabile, USA: 110...240 V AC/DC, ingresso per uscite relè monostabili termistore, espandibile da 1 modulo di espansione (DM, TM, EM)

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $848.50
Prezzo unitario: $848.50
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

apparecchio di base SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, ridondanza di sistema PN, OPC UA Server, Web Server, velocità di trasmissione 100 Mbit/s, 1 x collegamento del bus tramite RJ45 4I/3O liberamente parametrizzabili, US: AC/DC 110 ... 240 V, ingresso per connessione di termistore uscite a relè monostabili ampliabilità tramite 1 modulo di ampliamento(DM, TM, EM)
marca del prodottoSIRIUS
denominazione del prodottoSistema di gestione e comando motore
esecuzione del prodottoapparecchio di base 3
designazione del tipo di prodottoSIMOCODE pro V PN GP
Dati tecnici generali
funzione del prodotto
● comunicazione di busSi
● funzione di acquisizione datiSi
● funzione di diagnosticaSi
● protezione con passwordSi
● funzione di testSi
● funzione di manutenzioneSi
parte integrante del prodotto
● ingresso per termistoreSi
● ingresso digitaleSi
● ingresso per il sensore di temperatura analogicoNo
● ingresso per rilevamento guasto verso terraNo
● uscita a relèSi
ampliamento del prodotto
● modulo di controllo temperaturaSi
● modulo di misura della correnteSi
● modulo di misura della corrente/tensioneNo
● modulo I/O digitale fail-safeNo
● modulo di monitoraggio guasto verso terraSi
● pannello operatore con displayNo
● pannello operatoreSi
● modulo I/O analogicoNo
potenza apparente assorbita8,3 VA
potenza attiva assorbita4,8 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale300 V
tensione di tenuta a impulso valore nominale4 000 V
grado di protezione IPIP20
resistenza agli urti
● secondo IEC 60068-2-2715g / 11 ms
● resistenza a vibrazioni1 ... 6 Hz / 15 mm, 6 ... 500 Hz / 2 g
potere di interruzione corrente dei contatti NO delle uscite a relè con AC-15
● con 24 V6 A
● con 120 V6 A
● con 230 V3 A
potere di interruzione corrente dei contatti NO delle uscite a relè con DC-13
● con 24 V2 A
● con 60 V0,55 A
● con 125 V0,25 A
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) tip.100 000
tempo di tamponamento in caso di mancanza della tensione di rete0,02 s
codice di riferimento secondo IEC 81346-2:2009F
corrente permanente dei contatti NO delle uscite a relè
● a 50 °C6 A
● a 60 °C5 A
tipo di caratteristica di ingressoType 1 in accordance with EN 61131-2
Direttiva RoHS (data)08/31/2018
certificato di idoneità
● secondo la Direttiva di prodotto ATEX 2014/34/UEBVS 06 ATEX F001
gruppo di apparecchiature Ex e categoria Ex secondo la Direttiva di prodotto ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1classe A
immunità ai disturbi EMC secondo IEC 60947-1conforme al grado di severità 3
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
● per radiazione ad alta frequenza secondo IEC 61000-4-610 V
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
emissione di disturbi HF condotti secondo CISPR11Corrisponde al grado di severità A
emissione di disturbi HF indotti dal campo secondo CISPR11Corrisponde al grado di severità A
Ingressi/ Uscite
funzione del prodotto
● ingressi parametrizzabiliSi
● uscite parametrizzabiliSi
numero degli ingressi4
● per connessione del termistore1
numero di ingressi digitali con potenziale di riferimento comune4
esecuzione degli ingressi digitali tipo 1 secondo IEC 61131Si
tensione di ingresso sull'ingresso digitale con DC valore nominale24 V
numero delle uscite3
numero delle uscite statiche0
numero delle uscite come elemento di commutazione a contatto3
comportamento di commutazionemonostabile
esecuzione delle uscite a relèmonostabile
lunghezza cavo per segnali digitali max.300 m
lunghezza cavo per connessione del termistore
● con sezione di conduttore = 0,5 mm² max.50 m
● con sezione di conduttore = 1,5 mm² max.150 m
● con sezione di conduttore = 2,5 mm² max.250 m
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento asimmetriaSi
● analisi della corrente di bloccaggioSi
● controllo di cos phiNo
● rilevamento di guasto verso terraSi
● rilevamento di mancanza faseSi
● rilevamento della sequenza delle fasiNo
● rilevamento di tensioneNo
● monitoraggio di numero avviiSi
● rilevamento di sovratensioneNo
● rilevamento di sovracorrente monofaseSi
● rilevamento di sottotensioneNo
● rilevamento di sottocorrente monofaseSi
● monitoraggio della potenza attivaNo
funzione del prodotto
● rilevamento di correnteSi
● protezione da sovraccaricoSi
● analisi protezione motore a termistoreSi
resistenza totale a freddo della sonda in serie max.1,5 kΩ
valore di intervento resistenza termistore3 400 ... 3 800 Ω
● del controllo di cortocircuito9 Ω
valore di rilascio resistenza termistore1 500 ... 1 650 Ω
Funzioni di comando motore
funzione del prodotto
● relè di sovraccarico parametrizzabileSi
● comando interruttore automaticoSi
● avviamento direttoSi
● avviamento reversibileSi
● circuito stella-triangoloSi
● circuito di inversione stella/triangoloNo
● circuito DahlanderNo
● circuito di inversione DahlanderNo
● circuito commutatore di poliNo
● circuito di inversione commutatore di poliNo
● comando di valvola a saracinescaNo
● comando valvolaNo
Comunicazione/ Protocollo
● protocollo viene supportato protocollo PROFIBUS DPNo
● protocollo viene supportato protocollo PROFINET IOSi
● protocollo viene supportato protocollo PROFIsafeNo
● protocollo viene supportato Modbus RTUNo
● protocollo viene supportato EtherNet/IPNo
● protocollo viene supportato OPC UA ServerSi
● protocollo viene supportato LLDPSi
● protocollo viene supportato Address Resolution Protocol (ARP)Si
● protocollo viene supportato SNMPSi
● protocollo viene supportato HTTPSSi
● protocollo viene supportato NTPSi
● protocollo viene supportato Media Redundancy Protocol (MRP)No
● funzione del prodotto viene supportato Device Level Ring (DLR)No
numero delle interfacce
● secondo PROFINET1
● secondo PROFIBUS0
● secondo EtherNet/IP0
funzione del prodotto
● Web ServerSi
● shared DeviceNo
● sull'interfaccia Ethernet AutocrossoverSi
● sull'interfaccia Ethernet AutonegotiationSi
● sull'interfaccia Ethernet AutosensingSi
● Media Redundancy Protocol for Planned Duplication (MRPD)No
● viene supportato ridondanza di sistema PROFINETSi; S2 in collegamento con SIMATIC PCS 7 CPU 410-5H
● supporto dei valori di misura PROFIenergySi
● supporto della disinserzione PROFIenergySi
velocità di trasmissione max.100 Mbit/s
classe di conformità PROFINETB
funzione Identification & Maintenance
● I&M0 - Informazioni specifiche sull'apparecchiaturaSi
● I&M1 - Sigla impianto/sigla topologicaSi
● I&M2 - Data di installazioneSi
● I&M3 - CommentoSi
esecuzione del collegamento elettrico dell'interfaccia di comunicazione1 x RJ45
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto
altezza111 mm
larghezza45 mm
profondità124 mm
distanza da rispettare
● in alto40 mm
● in basso40 mm
● a sinistra0 mm
● a destra0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
tipo di sezioni di conduttore collegabili
● filo rigido1 x (0,5 ... 4,0 mm²), 2 x (0,5 ... 2,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con conduttori AWG filo rigido1x (20 ... 12), 2x (20 ... 14)
● con conduttori AWG multifilare1x (20 ... 14), 2x (20 ... 16)
coppia di serraggio con morsetti a vite0,8 ... 1,2 N·m
coppia di serraggio [lbf·in] con morsetti a vite7 ... 10,3 lbf·in
Condizioni ambientali
altitudine di installazione per altitudine s.l.m.
● 1 max.2 000 m
● 2 max.3 000 m; max. +50 °C (nessuna separazione sicura)
● 3 max.4 000 m; max. +40 °C (nessuna separazione sicura)
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
● durante il trasporto-40 ... +80 °C
categoria ambientale
● durante l'esercizio secondo IEC 607213K6 (nessuna formazione di ghiaccio, nessuna condensa, umidità relativa 10 ... 95 %), 3C3 (nessuna nebbia salina), 3S2 (non deve penetrare sabbia negli apparecchi), 3M6
● durante l'immagazzinaggio secondo IEC 607211K6 (nessuna condensa, umidità relativa 10 ... 95 %), 1C2 (nessuna nebbia salina), 1S2 (la sabbia non deve penetrare negli apparecchi), 1M4
● durante il trasporto secondo IEC 607212K2, 2C1, 2S1, 2M2
umidità relativa
● durante l'esercizio5 ... 95 %
caricabilità dei contatti dei contatti ausiliari secondo ULB300 / R300
Protezione da cortocircuito
esecuzione della protezione da cortocircuito per ogni uscitaCartucce fusibili: gG 6 A, rapido 10 A (IEC 60947-5-1), interruttore magnetotermico caratteristica C: 1,6 A (IEC 60947-5-1) o 6 A (I_K < 500 A)
Sicurezza
protezione da contatto contro la folgorazioneprotezione per le dita
Separazione di potenziale
separazione (elettrica) sicura secondo IEC 60947-1Tutti i circuiti con separazione sicura tra di loro (distanze di isolamento in aria e superficiali doppie), vanno osservate le avvertenze riportate nel rapporto di prova n. A0258 "Separazione sicura" (per il link vedi Informazioni)
Circuito di comando/ Comando
funzione del prodotto comando softstarterSi
tipo di tensione della tensione di alimentazione di comandoAC/DC
tensione di alimentazione di comando con AC
● a 50 Hz valore nominale110 ... 240 V
● a 60 Hz valore nominale110 ... 240 V
frequenza della tensione di alimentazione comando
● 1 valore nominale50 Hz
● 2 valore nominale60 Hz
tolleranza simmetrica relativa della frequenza della tensione di alimentazione di comando5 %
tensione di alimentazione di comando con DC
● valore nominale110 ... 240 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz
● valore iniziale0,85
● valore finale1,1
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

ATEX-EC-Type-Examination-Certificate

IECEx

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Test CertificatesMarine / Shipping

Special Test Certificate

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

other

Confirmation

PROFIBUS-Certification

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Rapporto di prova No. A0258, protective separation
Ultima modifica:27/01/2022
Data
02/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3UF7011-1AU00-2
Descrizioneapparecchio di base SIMOCODE pro V PN GP ,Ethernet/PROFINET IO, ridondanza di sistema PN, OPC UA Server, Web Server, velocità di trasmissione 100 Mbit/s, 1 x collegamento del bus tramite RJ45 4I/3O liberamente parametrizzabili, US: AC/DC 110 ... 240 V, ingresso per connessione di termistore uscite a relè monostabili ampliabilità tramite 1 modulo di ampliamento(DM, TM, EM)
Famiglia ProdottoApparecchi di gestione e comando motore SIMOCODE pro 3UF7
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AB / 42J
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,360 Kg
Dimensioni dell'imballo131,00 x 54,00 x 134,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621058580
UPC804766730566
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5836
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 31.08.18
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7011-1AU00-2 3UF7011-1AU00-2 IT_3UF7011-1AU00-2.pdf 475 Kbytes 3UF7011-1AU00-2 3UF7011-1AU00-2 IT_3UF7011-1AU00-2.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
