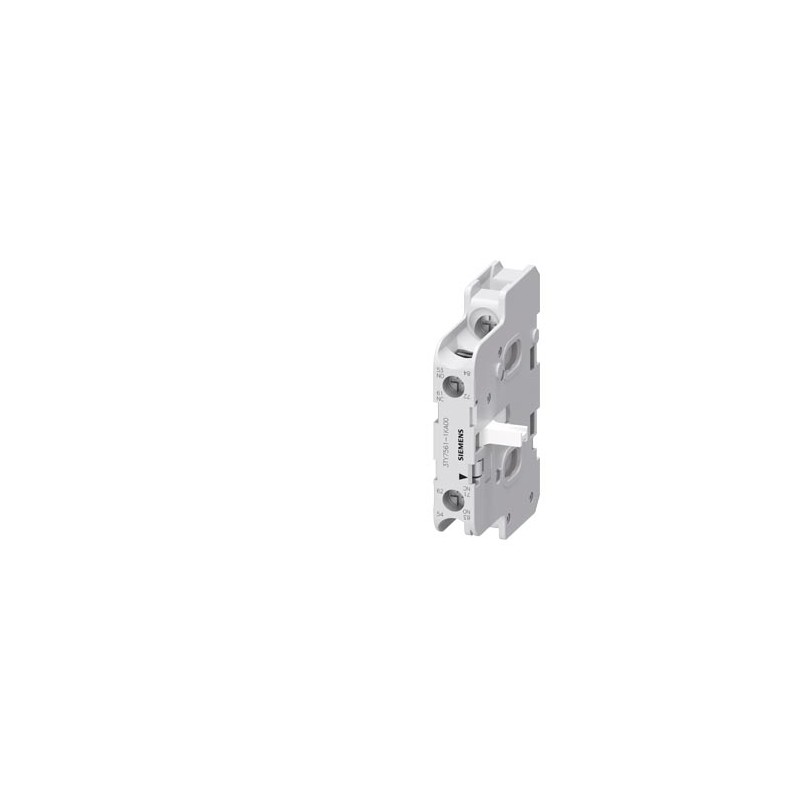

3TY7561-1KA00 SIEMENS blocchetto di contatti ausiliari, per grand. costr. 3...12 2° blocchetto di contatti a.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TY7561-1KA00 SIEMENS blocchetto di contatti ausiliari, per grand. costr. 3...12 2° blocchetto di contatti a..

3TY7561-1KA00

SIEMENS

blocchetto di contatti ausiliari, per grand. costr. 3...12 2° blocchetto di contatti ausiliari a sinistra o a destra

BLOCCO CONTATTORI AUSILIARI PER GRANDEZZA 3...12 2. BLOCCO DI CONTATTI. AUSILIARI SINISTRO O DESTRO.

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $14.58
Prezzo unitario: $14.58
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

blocchetto di contatti ausiliari, per grand. costr. 3...12 2° blocchetto di contatti ausiliari a sinistra o a destra
Dati tecnici generali
idoneità all'impiegocontattore ausiliario e contattore di potenza
grado di protezione IP lato frontaleIP20
temperatura ambiente
● durante l'immagazzinaggio-55 ... +80 °C
● durante l'esercizio-25 ... +55 °C
durata di vita meccanica (cicli di manovra) tip.10 000 000
tensione di isolamento con grado di inquinamento 3 con AC valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari
● con commutazione istantanea1
● con commutazione ritardata0
numero dei contatti nO per contatti ausiliari
● con commutazione istantanea1
● con commutazione in anticipo0
corrente di impiego dei contatti ausiliari con AC-12
● con 24 V10 A
● con 230 V10 A
● max.10 A
corrente di impiego
● dei contatti ausiliari
— con AC-14
— con 125 V10 A
— con AC-15
— con 24 V10 A
— con 230 V5,6 A
— con 400 V3,6 A
● con AC-15 con 690 V valore nominale2,3 A
corrente di impiego
● dei contatti ausiliari con DC-12
— con 24 V10 A
— con 110 V3,2 A
— con 220 V0,9 A
corrente di impiego
● dei contatti ausiliari con DC-13
— con 24 V10 A
— con 60 V5 A
— con 110 V1,14 A
— con 220 V0,48 A
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a scatto
larghezza12 mm
altezza70 mm
profondità51,5 mm
Connessioni /Morsetti
esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo flessibile
— con lavorazione dell'estremità del conduttore2x (0,5 ... 1,0 mm²), 2x (0,75 ... 2,5 mm²)
● con conduttori AWG per contatti ausiliari2x (18 ... 12)
Sicurezza
funzione del prodotto guida forzata secondo IEC 60947-5-1Si
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/12/2020
Data
14/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3TY7561-1KA00
Descrizioneblocchetto di contatti ausiliari, per grand. costr. 3...12 2° blocchetto di contatti ausiliari a sinistra o a destra
Famiglia Prodottoper contattori sottovuoto 3TF6
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D5 / 41B
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,050 Kg
Dimensioni dell'imballo49,00 x 52,00 x 73,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209361515
UPC754554472188
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5805
Group CodeR711
Paese d'origineTurchia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-13-02
eClass7.127-37-13-02
eClass827-37-13-02
eClass927-37-13-02
eClass9.127-37-13-02
ETIM5EC000041
ETIM6EC000041
ETIM7EC000041
ETIM8EC000041
IDEA44743
UNSPSC1439-12-15-21
UNSPSC1539-12-15-22
