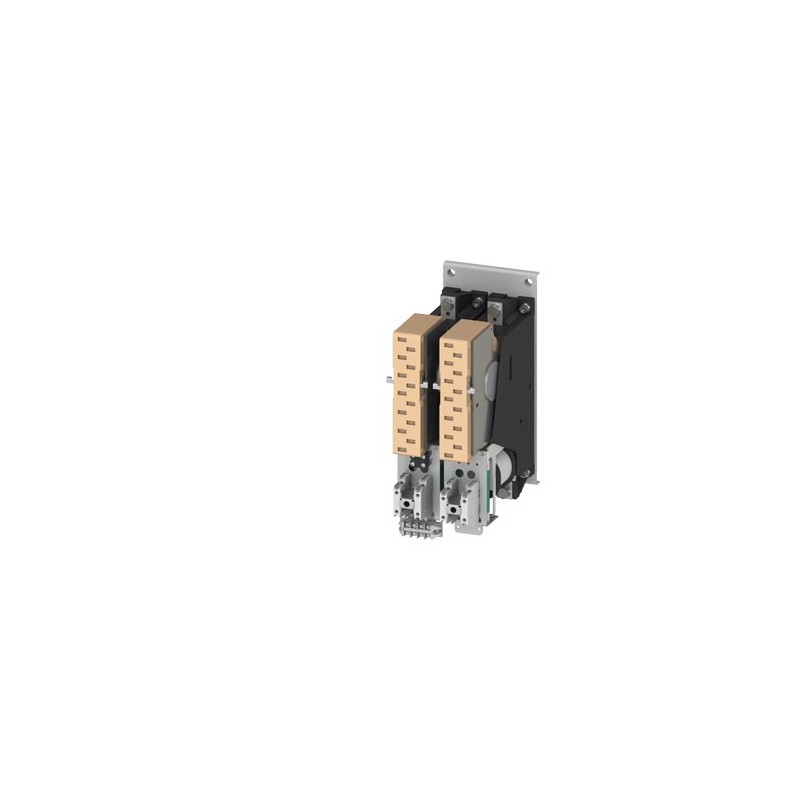

3TC7814-1CF SIEMENS contattore grandezza costruttiva 12, a 2 poli DC 3 e 5, 400 A blocchetto di contatti aus.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TC7814-1CF SIEMENS contattore grandezza costruttiva 12, a 2 poli DC 3 e 5, 400 A blocchetto di contatti aus..

3TC7814-1CF

SIEMENS

contattore grandezza costruttiva 12, a 2 poli DC 3 e 5, 400 A blocchetto di contatti ausiliari 4 NO + 4 NC comando in AC, AC 110 V 50 Hz

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $6,486.89
Prezzo unitario: $6,486.89
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC002552 - Contattore di potenza, commutazione CC

Valore Unità
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['110.0', '110.0']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) AC
potenza d’esercizio nominale per DC-3 / DC-5 a 440 V (EF007026) 140.0kW
corrente d’esercizio nominale Ie per DC-3 / DC-5 a 440 V (EF007035) 400A
adatto per installazione in serie (EF001126) true
numero di contatti ausiliari, contatti di chiusura (EF001376) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 4
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 2
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V


contattore grandezza costruttiva 12, a 2 poli DC 3 e 5, 400 A blocchetto di contatti ausiliari 4 NO + 4 NC comando in AC, AC 110 V 50 Hz
denominazione del prodottoContattore
designazione del tipo di prodotto3TC
Dati tecnici generali
Grandezza costruttiva del contattore12
Ampliamento del prodotto
● Modulo funzionale per la comunicazioneNo
● Blocchetto di contatti ausiliariNo
Tensione di isolamento valore nominale1 500 V
Tensione di tenuta a impulso valore nominale8 kV
Tensione max. ammissibile per separazione sicura tra bobina e contatti principali secondo EN 60947-1630 V
● grado di protezione IPIP00
● Grado di protezione IP lato frontaleIP00
● Grado di protezione IP del morsetto di collegamentoIP00
Durata di vita meccanica (cicli di manovra)
● del contattore tip.30 000 000
● del contattore con blocchetto di contatti ausiliari montato tip.30 000 000
codice di riferimento secondo IEC 81346-2:2009Q
Condizioni ambientali
● temperatura ambiente durante l'esercizio-25 ... +55 °C
● temperatura ambiente durante l'immagazzinaggio-50 ... +80 °C
Circuito elettrico principale
Numero di poli2
Numero di poli per circuito principale2
Numero dei contatti NO per contatti principali2
Numero dei contatti NC per contatti principali0
Tipo di tensioneDC
Corrente di impiego
● con 2 vie di corrente in serie con DC-1
— con 24 V valore nominale500 A
— con 110 V valore nominale500 A
— con 220 V valore nominale500 A
— con 440 V valore nominale500 A
— con 600 V valore nominale500 A
Corrente di impiego
● con DC-3 con DC-5
— con 220 V valore nominale400 A
— con 440 V valore nominale400 A
— con 600 V valore nominale400 A
— con 750 V valore nominale400 A
— con 1500 V valore nominale400 A
● con 2 vie di corrente in serie con DC-3 con DC-5
— con 24 V valore nominale400 A
— con 110 V valore nominale400 A
— con 220 V valore nominale400 A
— con 440 V valore nominale400 A
— con 600 V valore nominale400 A
Potenza di impiego
● con DC-1
— con 110 V valore nominale55 kW
— con 220 V valore nominale110 kW
— con 440 V valore nominale220 kW
— con 750 V valore nominale375 kW
— con 1500 V valore nominale750 kW
● con DC-3 con DC-5
— con 110 V valore nominale35 kW
— con 220 V valore nominale70 kW
— con 440 V valore nominale140 kW
— con 600 V valore nominale200 kW
— con 750 V valore nominale250 kW
— con 1200 V valore nominale400 kW
— con 1500 V valore nominale500 kW
Frequenza di commutazione
● con DC-1 max.1 000 1/h
● con DC-3 max.500 1/h
● con DC-5 max.500 1/h
Circuito di comando/ Comando
Tipo di tensione della tensione di alimentazione di comandoAC
Tensione di alimentazione di comando con AC
● a 50 Hz valore nominale110 V
Fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con AC
● a 50 Hz0,8 ... 1,2
Potenza di attrazione apparente della bobina magnetica con AC160 V·A
● a 50 Hz160 V·A
Fattore di potenza induttivo per potenza di attrazione della bobina0,95
● a 50 Hz0,95
Potenza di ritenuta apparente della bobina magnetica con AC160 V·A
● a 50 Hz160 V·A
Fattore di potenza induttivo con potenza di ritenuta della bobina0,95
● a 50 Hz0,95
Durata dell'arco40 ... 70 ms
Circuito elettrico ausiliario
Numero dei contatti NC per contatti ausiliari4
● con commutazione istantanea4
Numero dei contatti NO per contatti ausiliari4
● con commutazione istantanea4
Numero dei contatti CO
● per contatti ausiliari0
Numero e lettera di riconoscimento contatti44
Corrente di impiego con AC-12 max.10 A
Corrente di impiego con AC-15
● con 230 V valore nominale5,6 A
● con 400 V valore nominale3,6 A
● con 500 V valore nominale2,5 A
Corrente di impiego con DC-12
● con 24 V valore nominale10 A
● con 48 V valore nominale10 A
● con 60 V valore nominale10 A
● con 110 V valore nominale3,2 A
● con 125 V valore nominale2,5 A
● con 220 V valore nominale0,9 A
● con 600 V valore nominale0,22 A
Corrente di impiego con DC-13
● con 24 V valore nominale10 A
● con 48 V valore nominale5 A
● con 60 V valore nominale5 A
● con 110 V valore nominale1,14 A
● con 125 V valore nominale0,98 A
● con 220 V valore nominale0,48 A
● con 600 V valore nominale0,07 A
Affidabilità di contatto dei contatti ausiliariUn'inserzione errata ogni 100 mln. (17 V, 5 mA)
Protezione da cortocircuito
Esecuzione della cartuccia fusibile
● per protezione da cortocircuito del circuito principale
— con tipo di assegnazione 1 necessariogG: 630 A (690 V, 100 kA)
— con tipo di assegnazione 2 necessariogG: 500 A (690 V, 100 kA)
● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariogG: 16 A (500 V, 1 kA)
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioCon piano montaggio verticale ruotabile +/-22,5°, con piano di montaggio verticale inclinabile +/-22,5° in avanti a all'indietro; verticale, su superficie orizzontale
Tipo di fissaggiofissaggio a vite
● montaggio in filaSì
altezza375 mm
larghezza160 mm
profondità290 mm
Distanza da rispettare
● per il montaggio in fila
— in avanti20 mm
— indietro0 mm
— verso l'alto25 mm
— verso il basso10 mm
— di lato10 mm
● da componenti messi a terra
— in avanti50 mm
— indietro0 mm
— verso l'alto25 mm
— di lato10 mm
— verso il basso10 mm
● da componenti in tensione
— in avanti50 mm
— indietro0 mm
— verso l'alto25 mm
— verso il basso10 mm
— di lato10 mm
Connessioni /Morsetti
● esecuzione del collegamento elettricocollegamento a vite
● Esecuzione del collegamento elettrico per circuito principalemorsetti a vite
● Esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a vite
Tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido o multifilare2x (1 ... 2,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,75 ... 2,5 mm²)
Certificati/ Approvazioni
General Product ApprovalFunctional Safety/Safety of MachineryTest Certificatesother

CCC

EAC

Type Examination Certificate

Special Test Certificate

Miscellaneous

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:13/08/2020


Prodotto
Numero Articolo (MFN)3TC7814-1CF
Descrizionecontattore grandezza costruttiva 12, a 2 poli DC 3 e 5, 400 A blocchetto di contatti ausiliari 4 NO + 4 NC comando in AC, AC 110 V 50 Hz
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D5 / 41B
Metal FactorLDO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzioneA richiesta
Peso netto24,207 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo358,00 x 423,00 x 248,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209223196
UPC754554376523
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5807
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
