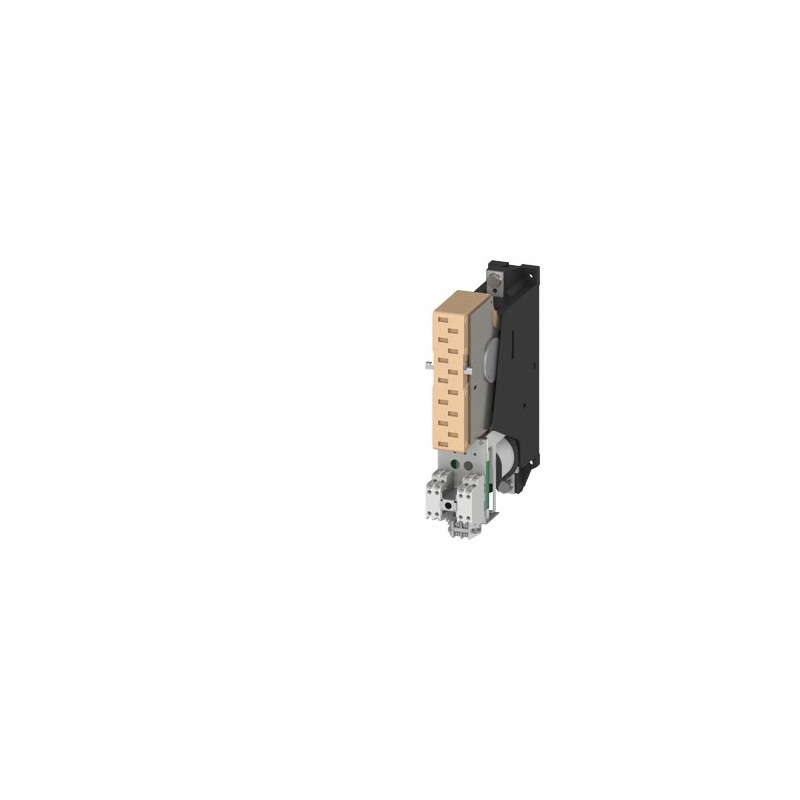

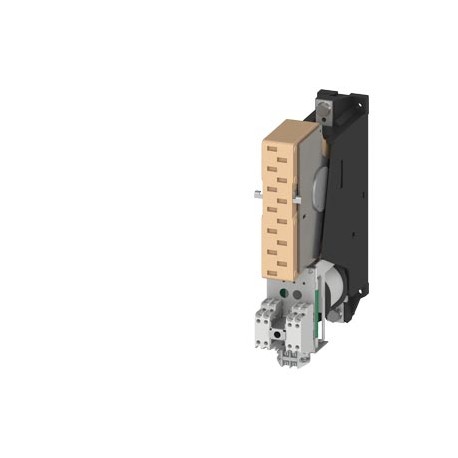

3TC7414-0EV SIEMENS contattore, Grandezza costruttiva 12, a 1 polo, DC 3 e 5, 400A blocchetto di contatti au.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3TC7414-0EV SIEMENS contattore, Grandezza costruttiva 12, a 1 polo, DC 3 e 5, 400A blocchetto di contatti au..

3TC7414-0EV

SIEMENS

contattore, Grandezza costruttiva 12, a 1 polo, DC 3 e 5, 400A blocchetto di contatti ausiliari 4NO+4NC DC 36V comando in DC campo di lavoro 0,7 ... 1,2xUS comando in DC

CONTATTO. DIMENSIONI 12, 1 POLO, DC-3 E 5, INTERRUTTORE 400A AUX.4NO+4NC ACCIONAM. DC 36V DC CAMPO DI LAVORO 0,7 ... 1.2 X Stati Uniti. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $2,907.11
Prezzo unitario: $2,907.11
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

contattore, Grandezza costruttiva 12, a 1 polo, DC 3 e 5, 400A blocchetto di contatti ausiliari 4NO+4NC DC 36V comando in DC campo di lavoro 0,7 ... 1,2xUS comando in DC
denominazione del prodottoContattore
designazione del tipo di prodotto3TC
Dati tecnici generali
grandezza costruttiva del contattore12
ampliamento del prodotto
● modulo funzionale per la comunicazioneNo
● blocchetto di contatti ausiliariNo
tensione di isolamento valore nominale1 500 V
tensione di tenuta a impulso valore nominale8 kV
tensione max. ammissibile per separazione sicura tra bobina e contatti principali secondo EN 60947-1630 V
durata di vita meccanica (cicli di manovra)
● del contattore tip.30 000 000
● del contattore con blocchetto di contatti ausiliari montato tip.30 000 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)03/01/2017
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +55 °C
● durante l'immagazzinaggio-50 ... +80 °C
umidità relativa min.10 %
umidità relativa a 55 °C secondo IEC 60068-2-30 max.95 %
Circuito elettrico principale
numero di poli1
numero di poli per circuito principale1
numero dei contatti nO per contatti principali1
numero dei contatti nC per contatti principali0
tipo di tensioneDC
corrente di impiego
● per 1 via di corrente con DC-1
— con 24 V valore nominale500 A
— con 110 V valore nominale500 A
— con 220 V valore nominale500 A
— con 440 V valore nominale500 A
— con 600 V valore nominale500 A
— con 750 V valore nominale500 A
● per 1 via di corrente con DC-3 con DC-5
— con 24 V valore nominale400 A
— con 110 V valore nominale400 A
— con 220 V valore nominale400 A
— con 440 V valore nominale400 A
— con 600 V valore nominale400 A
— con 750 V valore nominale400 A
potenza di impiego
● con DC-1
— con 110 V valore nominale55 kW
— con 220 V valore nominale110 kW
— con 440 V valore nominale220 kW
— con 750 V valore nominale375 kW
● con DC-3 con DC-5
— con 110 V valore nominale35 kW
— con 220 V valore nominale70 kW
— con 440 V valore nominale140 kW
— con 600 V valore nominale200 kW
— con 750 V valore nominale250 kW
frequenza di commutazione
● con DC-1 max.750 1/h
● con DC-3 max.500 1/h
● con DC-5 max.500 1/h
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC
● valore nominale36 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con AC
● a 50 Hz0,8 ... 1,2
potenza di attrazione della bobina magnetica con DC46 W
potenza di ritenuta della bobina magnetica con DC46 W
ritardo di chiusura con DC60 ... 100 ms
ritardo di apertura con DC20 ... 35 ms
durata dell'arco40 ... 70 ms
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari4
● con commutazione istantanea4
numero dei contatti nO per contatti ausiliari4
● con commutazione istantanea4
numero dei contatti CO per contatti ausiliari0
numero e lettera di riconoscimento contatti44
corrente di impiego con AC-12 max.10 A
corrente di impiego con AC-15
● con 230 V valore nominale5,6 A
● con 400 V valore nominale3,6 A
● con 500 V valore nominale2,5 A
corrente di impiego con DC-12
● con 24 V valore nominale10 A
● con 48 V valore nominale10 A
● con 60 V valore nominale10 A
● con 110 V valore nominale3,2 A
● con 125 V valore nominale2,5 A
● con 220 V valore nominale0,9 A
● con 600 V valore nominale0,22 A
corrente di impiego con DC-13
● con 24 V valore nominale10 A
● con 48 V valore nominale5 A
● con 60 V valore nominale5 A
● con 110 V valore nominale1,14 A
● con 125 V valore nominale0,98 A
● con 220 V valore nominale0,48 A
● con 600 V valore nominale0,07 A
Protezione da cortocircuito
esecuzione della cartuccia fusibile
● per protezione da cortocircuito del circuito principale
— con tipo di assegnazione 1 necessario2 x 3NE1330-4D (315 A) in parallelo (750 V, 12 kA)
— con tipo di assegnazione 2 necessario2 x 3NE1330-4D (315 A) in parallelo (750 V, 12 kA)
● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariogG: 16 A (500 V, 1 kA)
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioCon piano montaggio verticale ruotabile +/-22,5°, con piano di montaggio verticale inclinabile +/-22,5° in avanti a all'indietro; verticale, su superficie orizzontale
tipo di fissaggiofissaggio a vite
● montaggio in filaSi
altezza360 mm
larghezza78 mm
profondità276 mm
distanza da rispettare
● per il montaggio in fila
— in avanti20 mm
— indietro0 mm
— verso l'alto25 mm
— verso il basso10 mm
— di lato10 mm
● da componenti messi a terra
— in avanti50 mm
— indietro0 mm
— verso l'alto25 mm
— di lato10 mm
— verso il basso10 mm
● da componenti in tensione
— in avanti50 mm
— indietro0 mm
— verso l'alto25 mm
— verso il basso10 mm
— di lato10 mm
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido o multifilare2x (1 ... 2,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,75 ... 1,5 mm²)
Sicurezza
funzione del prodotto contatto speculare secondo IEC 60947-4-1Si
grado di protezione IP lato frontale secondo IEC 60529IP00
Certificati/ Approvazioni

Download e manuali

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

CCC

Confirmation

EAC

Type Examination Certificate

Type Examination Certificate

UK Declaration of Conformity

Declaration of ConformityTest CertificatesotherDangerous Good

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Miscellaneous

Confirmation

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:29/01/2022
Data
16/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3TC7414-0EV
Descrizionecontattore, Grandezza costruttiva 12, a 1 polo, DC 3 e 5, 400A blocchetto di contatti ausiliari 4NO+4NC DC 36V comando in DC campo di lavoro 0,7 ... 1,2xUS comando in DC
Famiglia ProdottoContattori 3TC per il comando di tensione continua, a 1 e 2 poli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D5 / 41B
Metal FactorLDP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzioneA richiesta
Peso netto10,660 Kg
Dimensioni dell'imballo376,00 x 384,00 x 130,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209891463
UPCNon disponibile
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5807
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-10-18
eClass7.127-37-10-18
eClass827-37-10-18
eClass927-37-10-18
eClass9.127-37-10-18
ETIM5EC002552
ETIM6EC002552
ETIM7EC002552
ETIM8EC002552
IDEA44755
UNSPSC1539-12-15-29

Dati ETIM

ETIM: EC002552 - Contattore di potenza, commutazione CC

Valore Unità
tensione di alimentazione pilota nominale Us per DC (EF003980) ['36', '36']V
tipo di tensione per l’azionamento (EF008242) DC
potenza d’esercizio nominale per DC-3 / DC-5 a 440 V (EF007026) 140.0kW
corrente d’esercizio nominale Ie per DC-3 / DC-5 a 440 V (EF007035) 400A
adatto per installazione in serie (EF001126) true
numero di contatti ausiliari, contatti di chiusura (EF001376) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 4
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 1
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
