3SU1852-0AC00-2AB1
SIEMENS
1

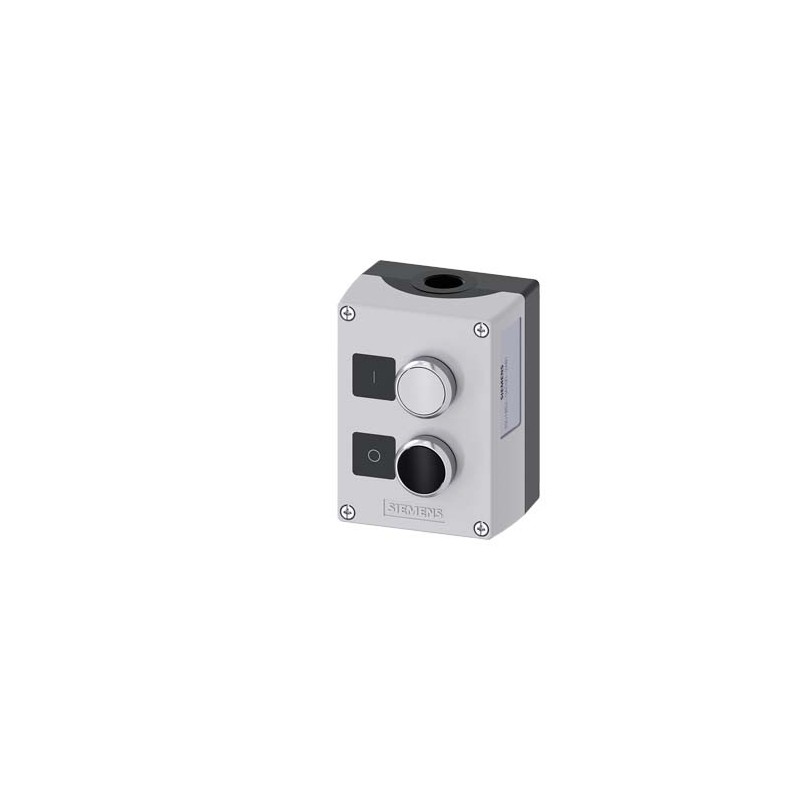

pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera metallo, parte superiore della pulsantiera grigia, 2 punti di comando in metallo, B=pulsante bianco, targhetta: I, 1 NO, morsetti a vite, A=pulsante nero,targhetta:O, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate
GEHAEUSE FUER BEFEHLSGERAETE, 22MM, RUND, GEHAEUSEMATERIAL METALL, GEHAEUSEOBERTEIL GRAU, 2 BEFEHLSSTELLEN METALL, B=DRUCKTASTER WEISS, SCHILD: I, 1S, SCHRAUBANSCHLUSS, A=DRUCKTASTER SCHWARZ,SCHILD:O, 1OE, SCHRAUBANSCHLUSS, BODENBEFESTIGUNG, OBEN UND UNTEN JE 1 X M20. Prodotto su ordinazione senza possibilità di restituzione o annullamento.
apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo
CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.

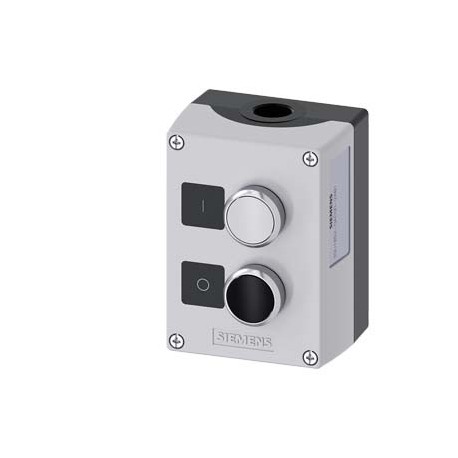

pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera metallo, parte superiore della pulsantiera grigia, 2 punti di comando in metallo, B=pulsante bianco, targhetta: I, 1 NO, morsetti a vite, A=pulsante nero,targhetta:O, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate | ||||||||||||||||||||||||||||||||||||||
marca del prodotto | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
denominazione del prodotto | Custodie | |||||||||||||||||||||||||||||||||||||
designazione del tipo di prodotto | 3SU1 | |||||||||||||||||||||||||||||||||||||
equipaggiamento del dispositivo di comando e segnalazione | A = pulsante / B = pulsante | |||||||||||||||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||||||||||||||
● del modulo di contatti fornito in dotazione | A1 = 3SU1400-2AA10-1CA0 / B2 = 3SU1400-2AA10-1BA0 | |||||||||||||||||||||||||||||||||||||
● del modulo di contatti fornito in dotazione al punto di comando A 1 | 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
● del modulo di contatti fornito in dotazione al punto di comando B 2 | 3SU1400-2AA10-1BA0 | |||||||||||||||||||||||||||||||||||||
● del supporto fornito in dotazione | A = 3SU1550-0AA10-0AA0, B = 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
● del supporto fornito in dotazione al punto di comando A | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
● del supporto fornito in dotazione al punto di comando B | 3SU1550-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
● dell'azionatore fornito in dotazione | A = 3SU1050-0AB10-0AA0 / B = 3SU1050-0AB60-0AA0 | |||||||||||||||||||||||||||||||||||||
● dell'azionatore fornito in dotazione al punto di comando A | 3SU1050-0AB10-0AA0 | |||||||||||||||||||||||||||||||||||||
● dell'azionatore fornito in dotazione al punto di comando B | 3SU1050-0AB60-0AA0 | |||||||||||||||||||||||||||||||||||||
● della custodia vuota fornita in dotazione | 3SU1852-0AA00-0AB1 | |||||||||||||||||||||||||||||||||||||
● dell'accessorio fornito in dotazione | A = 3SU1900-0AF16-0QA0, B = 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||||||||||||||
● dell’accessorio fornito in dotazione al punto di comando A | 3SU1900-0AF16-0QA0 | |||||||||||||||||||||||||||||||||||||
● dell’accessorio fornito in dotazione al punto di comando B | 3SU1900-0AF16-0QB0 | |||||||||||||||||||||||||||||||||||||
Custodia | ||||||||||||||||||||||||||||||||||||||
esecuzione della custodia | con incavo per targhetta di siglatura | |||||||||||||||||||||||||||||||||||||
forma del frontale della custodia | rettangolare | |||||||||||||||||||||||||||||||||||||
materiale della custodia | metallo | |||||||||||||||||||||||||||||||||||||
numero dei punti di comando | 2 | |||||||||||||||||||||||||||||||||||||
parte integrante del prodotto | ||||||||||||||||||||||||||||||||||||||
● dispositivo di ARRESTO DI EMERGENZA | No | |||||||||||||||||||||||||||||||||||||
● collare di protezione | No | |||||||||||||||||||||||||||||||||||||
colore della parte superiore della custodia | grigio | |||||||||||||||||||||||||||||||||||||
stato di fornitura | ||||||||||||||||||||||||||||||||||||||
● come kit | No | |||||||||||||||||||||||||||||||||||||
● precablato su morsettiera | No | |||||||||||||||||||||||||||||||||||||
tipo di fissaggio della custodia | verticale | |||||||||||||||||||||||||||||||||||||
Attuatore | ||||||||||||||||||||||||||||||||||||||
dell'elemento di comando | Pulsante / pulsante | |||||||||||||||||||||||||||||||||||||
idoneità all'impiego interruttore di OFF Di EMERGENZA | No | |||||||||||||||||||||||||||||||||||||
dotazione del prodotto blocco di commutazione | No | |||||||||||||||||||||||||||||||||||||
ampliamento del prodotto opzionale dispositivo di illuminazione | No | |||||||||||||||||||||||||||||||||||||
colore dell'elemento di azionamento | A = nero / B = bianco | |||||||||||||||||||||||||||||||||||||
materiale dell'elemento di azionamento | plastica | |||||||||||||||||||||||||||||||||||||
forma dell'elemento di azionamento | circolare | |||||||||||||||||||||||||||||||||||||
numero dei moduli di contatti | 2 | |||||||||||||||||||||||||||||||||||||
tipo di sbloccaggio | A = senza / B = senza | |||||||||||||||||||||||||||||||||||||
Ghiera | ||||||||||||||||||||||||||||||||||||||
parte integrante del prodotto anello frontale | Si | |||||||||||||||||||||||||||||||||||||
esecuzione della ghiera frontale | Standard | |||||||||||||||||||||||||||||||||||||
materiale della ghiera frontale | Metallo lucido | |||||||||||||||||||||||||||||||||||||
colore della ghiera frontale | Argento | |||||||||||||||||||||||||||||||||||||
Supporto | ||||||||||||||||||||||||||||||||||||||
materiale del supporto | Plastica | |||||||||||||||||||||||||||||||||||||
Indicatore | ||||||||||||||||||||||||||||||||||||||
numero dei moduli LED | 0 | |||||||||||||||||||||||||||||||||||||
Dati tecnici generali | ||||||||||||||||||||||||||||||||||||||
funzione del prodotto | ||||||||||||||||||||||||||||||||||||||
● apertura positiva | Si | |||||||||||||||||||||||||||||||||||||
● funzione di Off DI EMERGENZA | No | |||||||||||||||||||||||||||||||||||||
● funzione di ARRESTO DI EMERGENZA | No | |||||||||||||||||||||||||||||||||||||
grado di protezione IP | IP66, IP67, IP69 (IP69K) | |||||||||||||||||||||||||||||||||||||
grado di protezione NEMA | 1, 2, 3, 3R, 4, 4X, 12, 13 | |||||||||||||||||||||||||||||||||||||
resistenza agli urti | ||||||||||||||||||||||||||||||||||||||
● secondo IEC 60068-2-27 | semionda sinusoidale 15g/11 ms | |||||||||||||||||||||||||||||||||||||
resistenza a vibrazioni | ||||||||||||||||||||||||||||||||||||||
● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5 g | |||||||||||||||||||||||||||||||||||||
codice di riferimento secondo IEC 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
corrente permanente dell'interruttore magnetotermico caratteristica C | 10 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||||||||||||||
corrente permanente della cartuccia fusibile DIAZED rapida | 10 A | |||||||||||||||||||||||||||||||||||||
corrente permanente della cartuccia fusibile DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
Direttiva RoHS (data) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
tensione di impiego | ||||||||||||||||||||||||||||||||||||||
● con AC | ||||||||||||||||||||||||||||||||||||||
— a 50 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
— a 60 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
● con DC valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
Comunicazione/ Protocollo | ||||||||||||||||||||||||||||||||||||||
esecuzione dell'interfaccia per la comunicazione | senza | |||||||||||||||||||||||||||||||||||||
Circuito elettrico ausiliario | ||||||||||||||||||||||||||||||||||||||
esecuzione del contatto dei contatti ausiliari | Lega di argento | |||||||||||||||||||||||||||||||||||||
numero dei contatti nC per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
numero dei contatti nO per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
Connessioni /Morsetti | ||||||||||||||||||||||||||||||||||||||
esecuzione del collegamento elettrico dei moduli e degli accessori | Collegamento a vite | |||||||||||||||||||||||||||||||||||||
esecuzione del collegamento elettrico sulla custodia | Ingresso cavi da sopra e sotto con 1 x M20 | |||||||||||||||||||||||||||||||||||||
coppia di serraggio delle viti nel supporto | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
coppia di serraggio delle viti di fissaggio nel coperchio della custodia | 1,5 ... 1,7 N·m | |||||||||||||||||||||||||||||||||||||
coppia di serraggio con morsetti a vite | 0,8 ... 0,9 N·m | |||||||||||||||||||||||||||||||||||||
Condizioni ambientali | ||||||||||||||||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
● durante l'esercizio | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
● durante l'immagazzinaggio | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
categoria ambientale durante l'esercizio secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio per tutti gli apparecchi dietro il pannello frontale) | |||||||||||||||||||||||||||||||||||||
Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||||||||||||||
tipo di fissaggio dei moduli e degli accessori | fissaggio della base | |||||||||||||||||||||||||||||||||||||
altezza | 118,4 mm | |||||||||||||||||||||||||||||||||||||
larghezza | 85 mm | |||||||||||||||||||||||||||||||||||||
profondità | 75 mm | |||||||||||||||||||||||||||||||||||||
forma della finestra d'incasso | circolare | |||||||||||||||||||||||||||||||||||||
Accessori | ||||||||||||||||||||||||||||||||||||||
numero delle targhette identificative | 2 | |||||||||||||||||||||||||||||||||||||
marcatura della targhetta identificativa per dispositivi di comando | A = O / B = I | |||||||||||||||||||||||||||||||||||||
colore della targhetta identificativa | A = nero / B = nero | |||||||||||||||||||||||||||||||||||||
numero di inserti piatti | 0 | |||||||||||||||||||||||||||||||||||||
Certificati/ Approvazioni | ||||||||||||||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
Ulteriori informazioni | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||||||||||||||
Ultima modifica: | 22/01/2022 | |||||||||||||||||||||||||||||||||||||
Data 12/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
Prodotto | ||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 3SU1852-0AC00-2AB1 | |||||||||||||||||||||||||||||||||
Descrizione | pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera metallo, parte superiore della pulsantiera grigia, 2 punti di comando in metallo, B=pulsante bianco, targhetta: I, 1 NO, morsetti a vite, A=pulsante nero,targhetta:O, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate | |||||||||||||||||||||||||||||||||
Famiglia Prodotto | Dispositivi di comando e segnalazione nella pulsantiera per AS-Interface | |||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5PK / 41J | |||||||||||||||||||||||||||||||||
Metal Factor | LAO----- | |||||||||||||||||||||||||||||||||
Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 55 Giorno / Giorni | |||||||||||||||||||||||||||||||||
Peso netto | 0,729 Kg | |||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 128,00 x 132,00 x 98,00 | |||||||||||||||||||||||||||||||||
Package size unit of measure | MM | |||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
EAN | 4011209970182 | |||||||||||||||||||||||||||||||||
UPC | 804766075421 | |||||||||||||||||||||||||||||||||
Codice doganale | 85365080 | |||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||
Gruppo prodotti | 5452 | |||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||
Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.10.14 | |||||||||||||||||||||||||||||||||
Product class | C: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti. | |||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
Classificazioni | ||||||||||||||||||||||||||||||||||
|
Valore | Unità | |
---|---|---|
grado di protezione (IP) (EF005474) | - | |
numero di punti di comando (EF001372) | 2 | |
numero di pulsanti (EF005558) | 2 | |
numero di segnalatori luminosi (EF001965) | 0 | |
numero di interruttori a chiave (EF005590) | 0 | |
numero di selettori (EF005567) | 0 | |
numero di pulsanti a fungo (EF006670) | 0 | |
adatto per arresto d’emergenza (EF001433) | false | |
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) | ['5', '500'] | V |
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) | ['5', '500'] | V |
tensione di alimentazione pilota nominale Us per DC (EF003980) | ['5', '500'] | V |
colore parte superiore scatola (EF001373) | grigio | |
Materiale della custodia (EF001596) | metallo | |
numero di contatti di chiusura (EF008256) | 1 | |
numero di contatti di riposo (EF008255) | 1 | |
numero di contatti invertitori (EF008257) | 0 | |
tipo di protezione (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12, 13 |
