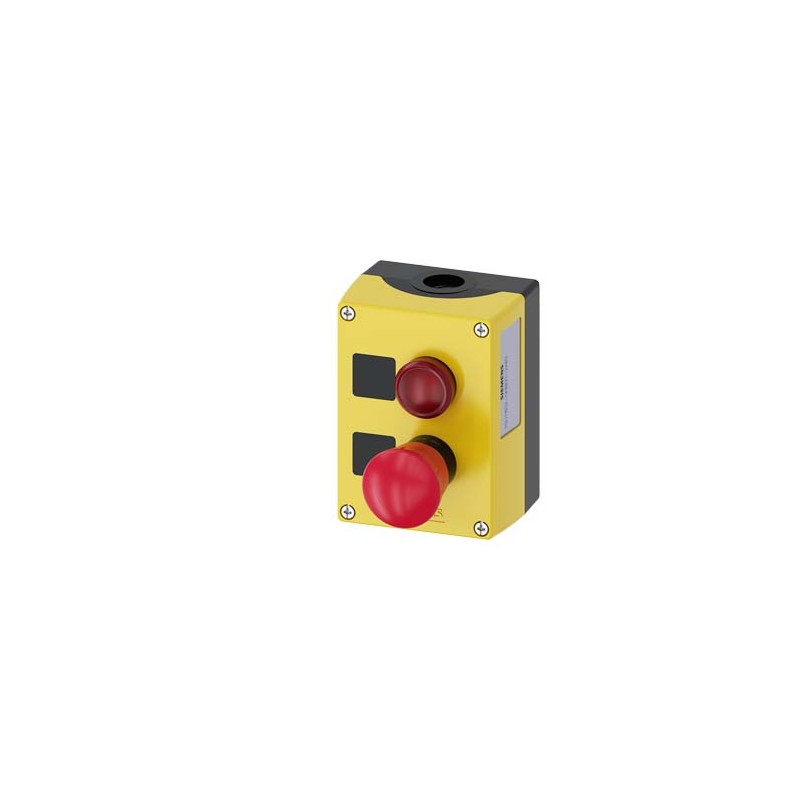

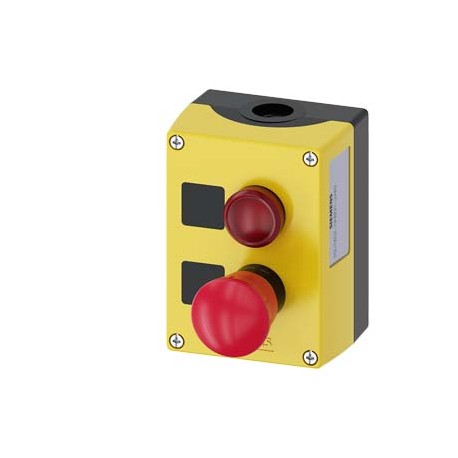

3SU1802-0NB00-2AB2 SIEMENS pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantie..
3SU1802-0NB00-2AB2
SIEMENS
pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera plastica, parte superiore della pulsantiera gialla, 2 punti di comando in plastica, B=indicatore luminoso rosso, LED 24 V, morsetti a vite, targhetta senza scritta, A=ARRESTO DI EMERGENZA 40 mm con sblocco a rotazione, targhetta senza scritta, 1 NO, 1 NC, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate
Apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo
CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
| pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera plastica, parte superiore della pulsantiera gialla, 2 punti di comando in plastica, B=indicatore luminoso rosso, LED 24 V, morsetti a vite, targhetta senza scritta, A=ARRESTO DI EMERGENZA 40 mm con sblocco a rotazione, targhetta senza scritta, 1 NO, 1 NC, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate | ||||||||||||||||||||||||||||||||||||||
| marca del prodotto | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| denominazione del prodotto | Custodie | |||||||||||||||||||||||||||||||||||||
| designazione del tipo di prodotto | 3SU1 | |||||||||||||||||||||||||||||||||||||
| equipaggiamento del dispositivo di comando e segnalazione | A = pulsante a fungo di ARRESTO DI EMERGENZA, 40 mm, con blocco positivo secondo ISO 13850 e sblocco a rotazione / B = indicatore luminoso 24 V AC/DC | |||||||||||||||||||||||||||||||||||||
| n. di articolo del produttore | ||||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione | A1 = 3SU1400-2AA10-1CA0, A2 = 3SU1400-2AA10-1BA0, A3 = 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione al punto di comando A 1 | 3SU1400-2AA10-1CA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione al punto di comando A 2 | 3SU1400-2AA10-1BA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione al punto di comando A 3 | 3SU1400-2AA10-1CA | |||||||||||||||||||||||||||||||||||||
| ● del modulo LED fornito in dotazione | B3 = 3SU1401-2BG20-1AA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo LED fornito in dotazione al punto di comando B | 3SU1401-2BB20-1AA0 | |||||||||||||||||||||||||||||||||||||
| ● del supporto fornito in dotazione | A = 3SU1500-0AA10-0AA0, B = 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del supporto fornito in dotazione al punto di comando A | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del supporto fornito in dotazione al punto di comando B | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell'azionatore fornito in dotazione | A = 3SU1000-1HB20-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell'azionatore fornito in dotazione al punto di comando A | 3SU1000-1HB20-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell'azionatore fornito in dotazione al punto di comando B | 3SU1001-6AA20-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● del segnalatore fornito in dotazione | B = 3SU1001-6AA20-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● della custodia vuota fornita in dotazione | 3SU1802-0AA00-0AB2 | |||||||||||||||||||||||||||||||||||||
| ● dell'accessorio fornito in dotazione | A = 3SU1900-0AF16-0AA0, B = 3SU1900-0AF16-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell’accessorio fornito in dotazione al punto di comando A | 3SU1900-0AF16-0AA0 | |||||||||||||||||||||||||||||||||||||
| ● dell’accessorio fornito in dotazione al punto di comando B | 3SU1900-0AF16-0AA0 | |||||||||||||||||||||||||||||||||||||
| Custodia | ||||||||||||||||||||||||||||||||||||||
| esecuzione della custodia | con incavo per targhetta di siglatura | |||||||||||||||||||||||||||||||||||||
| forma del frontale della custodia | rettangolare | |||||||||||||||||||||||||||||||||||||
| materiale della custodia | plastica | |||||||||||||||||||||||||||||||||||||
| numero dei punti di comando | 2 | |||||||||||||||||||||||||||||||||||||
| parte integrante del prodotto | ||||||||||||||||||||||||||||||||||||||
| ● dispositivo di ARRESTO DI EMERGENZA | Si | |||||||||||||||||||||||||||||||||||||
| ● collare di protezione | No | |||||||||||||||||||||||||||||||||||||
| colore della parte superiore della custodia | giallo | |||||||||||||||||||||||||||||||||||||
| stato di fornitura | ||||||||||||||||||||||||||||||||||||||
| ● come kit | No | |||||||||||||||||||||||||||||||||||||
| ● precablato su morsettiera | No | |||||||||||||||||||||||||||||||||||||
| tipo di fissaggio della custodia | verticale | |||||||||||||||||||||||||||||||||||||
| Attuatore | ||||||||||||||||||||||||||||||||||||||
| dell'elemento di comando | Indicatore luminoso / Pulsante a fungo di ARRESTO DI EMERGENZA | |||||||||||||||||||||||||||||||||||||
| idoneità all'impiego interruttore di OFF Di EMERGENZA | Si | |||||||||||||||||||||||||||||||||||||
| dotazione del prodotto blocco di commutazione | No | |||||||||||||||||||||||||||||||||||||
| ampliamento del prodotto opzionale dispositivo di illuminazione | Si | |||||||||||||||||||||||||||||||||||||
| colore dell'elemento di azionamento | A = rosso / B = rosso | |||||||||||||||||||||||||||||||||||||
| materiale dell'elemento di azionamento | plastica | |||||||||||||||||||||||||||||||||||||
| forma dell'elemento di azionamento | circolare | |||||||||||||||||||||||||||||||||||||
| numero dei moduli di contatti | 3 | |||||||||||||||||||||||||||||||||||||
| tipo di sbloccaggio | A = sblocco a rotazione / B = senza | |||||||||||||||||||||||||||||||||||||
| Ghiera | ||||||||||||||||||||||||||||||||||||||
| parte integrante del prodotto anello frontale | Si | |||||||||||||||||||||||||||||||||||||
| esecuzione della ghiera frontale | Standard | |||||||||||||||||||||||||||||||||||||
| materiale della ghiera frontale | plastica | |||||||||||||||||||||||||||||||||||||
| colore della ghiera frontale | Nero | |||||||||||||||||||||||||||||||||||||
| Supporto | ||||||||||||||||||||||||||||||||||||||
| materiale del supporto | Plastica | |||||||||||||||||||||||||||||||||||||
| Indicatore | ||||||||||||||||||||||||||||||||||||||
| numero dei moduli LED | 1 | |||||||||||||||||||||||||||||||||||||
| Dati tecnici generali | ||||||||||||||||||||||||||||||||||||||
| funzione del prodotto | ||||||||||||||||||||||||||||||||||||||
| ● apertura positiva | Si | |||||||||||||||||||||||||||||||||||||
| ● funzione di Off DI EMERGENZA | Si | |||||||||||||||||||||||||||||||||||||
| ● funzione di ARRESTO DI EMERGENZA | Si | |||||||||||||||||||||||||||||||||||||
| grado di protezione IP | IP66, IP67, IP69 (IP69K) | |||||||||||||||||||||||||||||||||||||
| grado di protezione NEMA | 1, 2, 3, 3R, 4, 4X, 12K, 13 | |||||||||||||||||||||||||||||||||||||
| resistenza agli urti | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-27 | semionda sinusoidale 15g/11 ms | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| resistenza a vibrazioni | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5 g | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| codice di riferimento secondo IEC 81346-2:2009 | S | |||||||||||||||||||||||||||||||||||||
| corrente permanente dell'interruttore magnetotermico caratteristica C | 10 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED rapida | 10 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Direttiva RoHS (data) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| tensione di impiego | ||||||||||||||||||||||||||||||||||||||
| ● con AC | ||||||||||||||||||||||||||||||||||||||
| — a 50 Hz valore nominale | 24 ... 24 V | |||||||||||||||||||||||||||||||||||||
| — a 60 Hz valore nominale | 24 ... 24 V | |||||||||||||||||||||||||||||||||||||
| ● con DC valore nominale | 24 ... 24 V | |||||||||||||||||||||||||||||||||||||
| Comunicazione/ Protocollo | ||||||||||||||||||||||||||||||||||||||
| esecuzione dell'interfaccia per la comunicazione | senza | |||||||||||||||||||||||||||||||||||||
| Circuito elettrico ausiliario | ||||||||||||||||||||||||||||||||||||||
| esecuzione del contatto dei contatti ausiliari | Lega di argento | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nC per contatti ausiliari | 2 | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nO per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
| Connessioni /Morsetti | ||||||||||||||||||||||||||||||||||||||
| esecuzione del collegamento elettrico dei moduli e degli accessori | Collegamento a vite | |||||||||||||||||||||||||||||||||||||
| esecuzione del collegamento elettrico sulla custodia | Ingresso cavi da sopra e sotto con 1 x M20 | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio delle viti nel supporto | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio delle viti di fissaggio nel coperchio della custodia | 1,5 ... 1,7 N·m | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio con morsetti a vite | 0,8 ... 0,9 N·m | |||||||||||||||||||||||||||||||||||||
| Lampada | ||||||||||||||||||||||||||||||||||||||
| intensità luminosa | 450 ... 1 120 mcd | |||||||||||||||||||||||||||||||||||||
| Condizioni ambientali | ||||||||||||||||||||||||||||||||||||||
| temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
| ● durante l'esercizio | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● durante l'immagazzinaggio | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| categoria ambientale durante l'esercizio secondo IEC 60721 | 3M6, 3S2, 3B2, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio per tutti gli apparecchi dietro il pannello frontale) | |||||||||||||||||||||||||||||||||||||
| Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||||||||||||||
| tipo di fissaggio dei moduli e degli accessori | fissaggio della base | |||||||||||||||||||||||||||||||||||||
| altezza | 114 mm | |||||||||||||||||||||||||||||||||||||
| larghezza | 85 mm | |||||||||||||||||||||||||||||||||||||
| profondità | 109 mm | |||||||||||||||||||||||||||||||||||||
| forma della finestra d'incasso | circolare | |||||||||||||||||||||||||||||||||||||
| Accessori | ||||||||||||||||||||||||||||||||||||||
| numero delle targhette identificative | 2 | |||||||||||||||||||||||||||||||||||||
| marcatura della targhetta identificativa per dispositivi di comando | A = senza dicitura B = senza dicitura | |||||||||||||||||||||||||||||||||||||
| colore della targhetta identificativa | A = nero / B = nero | |||||||||||||||||||||||||||||||||||||
| numero di inserti piatti | 0 | |||||||||||||||||||||||||||||||||||||
| Certificati/ Approvazioni | ||||||||||||||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Ulteriori informazioni | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||||||||||||||
| Ultima modifica: | 26/01/2022 | |||||||||||||||||||||||||||||||||||||
| Data 15/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Dati aggiuntivi
| Prodotto | ||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 3SU1802-0NB00-2AB2 | |||||||||||||||||||||||||||||||||
| Descrizione | pulsantiera per dispositivi di comando, 22 mm, rotondo, materiale della pulsantiera plastica, parte superiore della pulsantiera gialla, 2 punti di comando in plastica, B=indicatore luminoso rosso, LED 24 V, morsetti a vite, targhetta senza scritta, A=ARRESTO DI EMERGENZA 40 mm con sblocco a rotazione, targhetta senza scritta, 1 NO, 1 NC, 1 NC, morsetti a vite, fissaggio sulla base di fondo, in alto e in basso risp. 1xM20, targhette allegate | |||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Dispositivi di comando e segnalazione nella pulsantiera per AS-Interface | |||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PK / 41J | |||||||||||||||||||||||||||||||||
| Metal Factor | LAO----- | |||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 55 Giorno / Giorni | |||||||||||||||||||||||||||||||||
| Peso netto | 0,436 Kg | |||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 128,00 x 132,00 x 95,00 | |||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | |||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
| EAN | 4011209969377 | |||||||||||||||||||||||||||||||||
| UPC | 804766075162 | |||||||||||||||||||||||||||||||||
| Codice doganale | 85365080 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||
| Gruppo prodotti | 5454 | |||||||||||||||||||||||||||||||||
| Group Code | R711 | |||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.10.14 | |||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Dati ETIM
ETIM: EC000225 - Cassetta con circuiti di controllo
| Valore | Unità | |
|---|---|---|
| grado di protezione (IP) (EF005474) | - | |
| numero di punti di comando (EF001372) | 2 | |
| numero di pulsanti (EF005558) | 0 | |
| numero di segnalatori luminosi (EF001965) | 1 | |
| numero di interruttori a chiave (EF005590) | 0 | |
| numero di selettori (EF005567) | 0 | |
| numero di pulsanti a fungo (EF006670) | 1 | |
| adatto per arresto d’emergenza (EF001433) | true | |
| tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) | ['24', '24'] | V |
| tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) | ['24', '24'] | V |
| tensione di alimentazione pilota nominale Us per DC (EF003980) | ['24', '24'] | V |
| colore parte superiore scatola (EF001373) | giallo | |
| Materiale della custodia (EF001596) | plastica | |
| numero di contatti di chiusura (EF008256) | 1 | |
| numero di contatti di riposo (EF008255) | 2 | |
| numero di contatti invertitori (EF008257) | 0 | |
| tipo di protezione (NEMA) (EF011959) | NEMA 1, 2, 3, 3R, 4, 4X, 12K, 13 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 3SU1802-0NB00-2AB2 3SU1802-0NB00-2AB2 IT_3SU1802-0NB00-2AB2.pdf | 389 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
