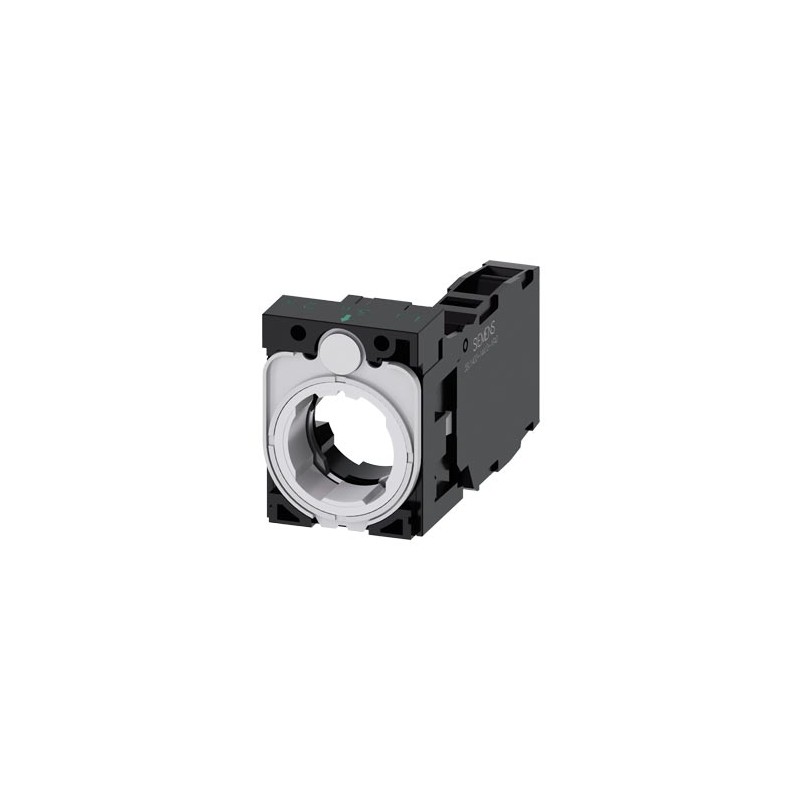

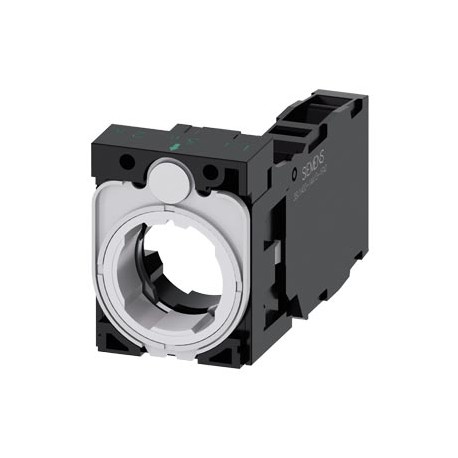

3SU1500-1AA10-1FA0 SIEMENS supporto, per 3 moduli, plastica, 1 NO+1 NC, morsetti a vite
3SU1500-1AA10-1FA0
SIEMENS
supporto, per 3 moduli, plastica, 1 NO+1 NC, morsetti a vite
SUPPORTO PER 3 MODULI, PLASTICA, 1NA+1NC, MORSETTI A VITE.
CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲Dati tecnici
| supporto, per 3 moduli, plastica, 1 NO+1 NC, morsetti a vite | ||||||||||||||||||||||||||||||||||||||
| marca del prodotto | SIRIUS ACT | |||||||||||||||||||||||||||||||||||||
| denominazione del prodotto | Supporto | |||||||||||||||||||||||||||||||||||||
| designazione del tipo di prodotto | 3SU1 | |||||||||||||||||||||||||||||||||||||
| n. di articolo del produttore | ||||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione | 3SU1400-1AA10-1FA0 | |||||||||||||||||||||||||||||||||||||
| ● del modulo di contatti fornito in dotazione in posizione 1 | 3SU1400-1AA10-1FA0 | |||||||||||||||||||||||||||||||||||||
| ● del supporto fornito in dotazione | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||
| Attuatore | ||||||||||||||||||||||||||||||||||||||
| dell'elemento di comando | 3x con modulo | |||||||||||||||||||||||||||||||||||||
| numero dei moduli di contatti | 1 | |||||||||||||||||||||||||||||||||||||
| Supporto | ||||||||||||||||||||||||||||||||||||||
| materiale del supporto | Plastica | |||||||||||||||||||||||||||||||||||||
| Indicatore | ||||||||||||||||||||||||||||||||||||||
| numero dei moduli LED | 0 | |||||||||||||||||||||||||||||||||||||
| Dati tecnici generali | ||||||||||||||||||||||||||||||||||||||
| funzione del prodotto apertura positiva | Si | |||||||||||||||||||||||||||||||||||||
| parte integrante del prodotto | ||||||||||||||||||||||||||||||||||||||
| ● diodo | No | |||||||||||||||||||||||||||||||||||||
| ● trasformatore lampada | No | |||||||||||||||||||||||||||||||||||||
| ● dispositivo di illuminazione | No | |||||||||||||||||||||||||||||||||||||
| ● resistenza addizionale | No | |||||||||||||||||||||||||||||||||||||
| tensione di isolamento valore nominale | 500 V | |||||||||||||||||||||||||||||||||||||
| grado di inquinamento | 3 | |||||||||||||||||||||||||||||||||||||
| tensione di tenuta a impulso valore nominale | 6 kV | |||||||||||||||||||||||||||||||||||||
| grado di protezione IP del morsetto di collegamento | IP20, vite di fissaggio serrato | |||||||||||||||||||||||||||||||||||||
| resistenza agli urti | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-27 | semionda sinusoidale 15g/11 ms | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| resistenza a vibrazioni | ||||||||||||||||||||||||||||||||||||||
| ● secondo IEC 60068-2-6 | 10 ... 500 Hz: 5 g | |||||||||||||||||||||||||||||||||||||
| ● per applicazioni ferrotranviarie secondo EN 61373 | categoria 1, classe B | |||||||||||||||||||||||||||||||||||||
| frequenza di commutazione max. | 3 600 1/h | |||||||||||||||||||||||||||||||||||||
| durata di vita meccanica (cicli di manovra) tip. | 10 000 000 | |||||||||||||||||||||||||||||||||||||
| corrente termica | 10 A | |||||||||||||||||||||||||||||||||||||
| codice di riferimento secondo IEC 81346-2:2009 | U | |||||||||||||||||||||||||||||||||||||
| corrente permanente dell'interruttore magnetotermico caratteristica C | 10 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED rapida | 10 A | |||||||||||||||||||||||||||||||||||||
| corrente permanente della cartuccia fusibile DIAZED gG | 10 A | |||||||||||||||||||||||||||||||||||||
| Direttiva RoHS (data) | 10/01/2014 | |||||||||||||||||||||||||||||||||||||
| tensione di impiego | ||||||||||||||||||||||||||||||||||||||
| ● con AC | ||||||||||||||||||||||||||||||||||||||
| — a 50 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| — a 60 Hz valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| ● con DC valore nominale | 5 ... 500 V | |||||||||||||||||||||||||||||||||||||
| Elettronica di potenza | ||||||||||||||||||||||||||||||||||||||
| affidabilità di contatto | Una operazione errata ogni 100 milioni (17 V, 5 mA), una operazione errata ogni 10 milioni (5 V, 1 mA) | |||||||||||||||||||||||||||||||||||||
| Circuito elettrico ausiliario | ||||||||||||||||||||||||||||||||||||||
| esecuzione del contatto dei contatti ausiliari | Lega di argento | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nC per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
| numero dei contatti nO per contatti ausiliari | 1 | |||||||||||||||||||||||||||||||||||||
| corrente di impiego con AC-15 con 230 V valore nominale | 6 A | |||||||||||||||||||||||||||||||||||||
| Connessioni /Morsetti | ||||||||||||||||||||||||||||||||||||||
| esecuzione del collegamento elettrico | ||||||||||||||||||||||||||||||||||||||
| ● dei moduli e degli accessori | Collegamento a vite | |||||||||||||||||||||||||||||||||||||
| tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||||||||||||||
| ● filo rigido con lavorazione dell'estremità del conduttore | 2x (0,5 ... 0,75 mm²) | |||||||||||||||||||||||||||||||||||||
| ● filo rigido senza lavorazione dell'estremità del conduttore | 2x (1,0 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● filo flessibile senza lavorazione dell'estremità del conduttore | 2x (1,0 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● con conduttori AWG | 2x (18 ... 14) | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio delle viti nel supporto | 1 ... 1,2 N·m | |||||||||||||||||||||||||||||||||||||
| coppia di serraggio | ||||||||||||||||||||||||||||||||||||||
| ● con morsetti a vite | 0,8 ... 0,9 N·m | |||||||||||||||||||||||||||||||||||||
| Condizioni ambientali | ||||||||||||||||||||||||||||||||||||||
| temperatura ambiente | ||||||||||||||||||||||||||||||||||||||
| ● durante l'esercizio | -25 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● durante l'immagazzinaggio | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| categoria ambientale durante l'esercizio secondo IEC 60721 | 3M6, 3S2, 3B2, 3C3, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio) | |||||||||||||||||||||||||||||||||||||
| Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||||||||||||||
| tipo di fissaggio | fissaggio su piastra frontale | |||||||||||||||||||||||||||||||||||||
| ● dei moduli e degli accessori | Fissaggio su piastra frontale | |||||||||||||||||||||||||||||||||||||
| altezza | 40 mm | |||||||||||||||||||||||||||||||||||||
| larghezza | 30 mm | |||||||||||||||||||||||||||||||||||||
| forma della finestra d'incasso | circolare | |||||||||||||||||||||||||||||||||||||
| larghezza di incasso | 30 mm | |||||||||||||||||||||||||||||||||||||
| profondità di incasso | 71,8 mm | |||||||||||||||||||||||||||||||||||||
| spessore della piastra frontale impiegabile | 1 ... 6 mm | |||||||||||||||||||||||||||||||||||||
| Certificati/ Approvazioni | ||||||||||||||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Ulteriori informazioni | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||||||||||||||
| Ultima modifica: | 27/01/2022 | |||||||||||||||||||||||||||||||||||||
| Data 17/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Dati aggiuntivi
| Prodotto | ||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 3SU1500-1AA10-1FA0 | |||||||||||||||||||||||||||||||||
| Descrizione | supporto, per 3 moduli, plastica, 1 NO+1 NC, morsetti a vite | |||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Supporti | |||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PK / 41J | |||||||||||||||||||||||||||||||||
| Metal Factor | LBO----- | |||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 55 Giorno / Giorni | |||||||||||||||||||||||||||||||||
| Peso netto | 0,040 Kg | |||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 100,00 x 100,00 x 40,00 | |||||||||||||||||||||||||||||||||
| Package size unit of measure | MM | |||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
| EAN | 4011209963580 | |||||||||||||||||||||||||||||||||
| UPC | 804766476365 | |||||||||||||||||||||||||||||||||
| Codice doganale | 85365080 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||
| Gruppo prodotti | 5452 | |||||||||||||||||||||||||||||||||
| Group Code | R711 | |||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.10.14 | |||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Dati ETIM
ETIM: EC000041 - Modulo contatti ausiliario
| Valore | Unità | |
|---|---|---|
| esecuzione del collegamento elettrico (EF003961) | - | |
| numero di commutatori di segnale (EF007613) | - | |
| numero di contatti invertitori (EF008257) | 1 | |
| numero di contatti di chiusura (EF008256) | 1 | |
| numero di contatti di riposo (EF008255) | 1 | |
| corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) | 6 | A |
| esecuzione (EF000010) | - | |
| tipo di montaggio (EF000003) | fissaggio frontale | |
| portalampada (EF000048) | senza |
