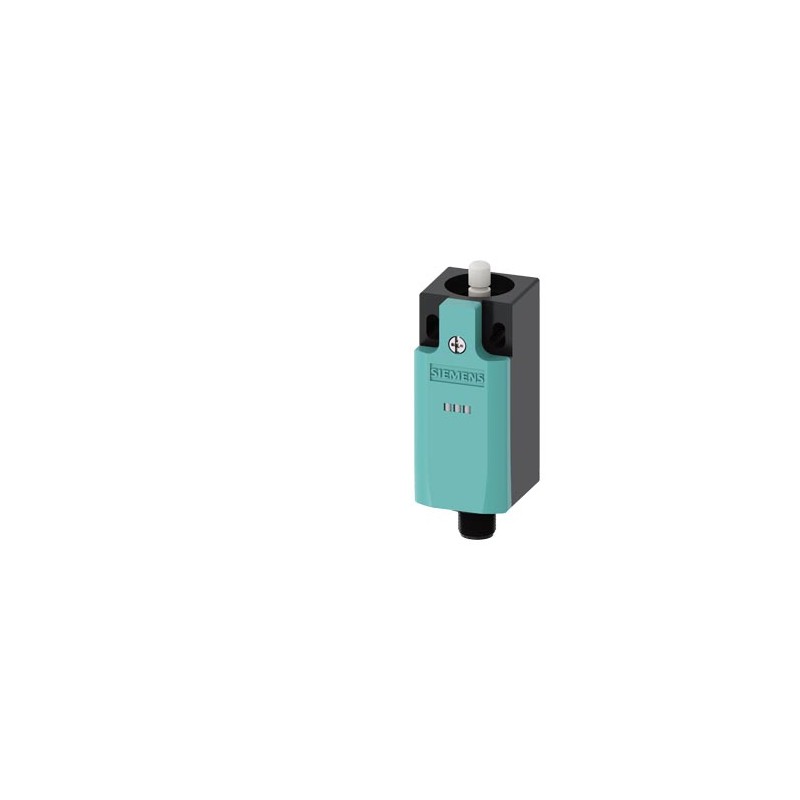

3SE5234-1LC05-1AD5 SIEMENS interruttore base/interruttore completo, custodia in plastica secondo EN 50047, 3.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SE5234-1LC05-1AD5 SIEMENS interruttore base/interruttore completo, custodia in plastica secondo EN 50047, 3..

3SE5234-1LC05-1AD5

SIEMENS

interruttore base/interruttore completo, custodia in plastica secondo EN 50047, 31 mm, contatti ad azione rapida 1NO/2NC, con connettore M12 a 8 poli, assegnazione dei pin: Pin1=21, Pin2=22 Pin3=13/LED verde, Pin4=14/ LED giallo, Pin5=31, Pin6=32, Pin7= LED terra, Pin8= non occupato

Corpo intero/interruttore, custodia in plastica secondo EN 50047, 31 mm, contatti ad azione affilata 1NA/2NC, con connettore M12 a 8 poli Assegnazione pin: Pin1=21, Pin2=22 Pin3=13/LED verde, Pin4=14/LED giallo, Pin5=31, Pin6=32, Pin7= led a terra, Pin8= non occupato. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $130.85
Prezzo unitario: $130.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore base/interruttore completo, custodia in plastica secondo EN 50047, 31 mm, contatti ad azione rapida 1NO/2NC, con connettore M12 a 8 poli, assegnazione dei pin: Pin1=21, Pin2=22 Pin3=13/LED verde, Pin4=14/ LED giallo, Pin5=31, Pin6=32, Pin7= LED terra, Pin8= non occupato
marca del prodottoSIRIUS
denominazione del prodottoInterruttori di posizione meccanici
designazione del tipo di prodotto3SE5
n. di articolo del produttore
● dei contatti di commutazione in dotazione3SE5000-0LA00
idoneità all'impiego interruttore di sicurezzaSi
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale125 V
grado di inquinamentoclasse 3
tensione di tenuta a impulso valore nominale1 kV
grado di protezione IPIP65
resistenza agli urti
● secondo IEC 60068-2-2730 g / 11 ms
resistenza a vibrazioni
● secondo IEC 60068-2-60,35 mm / 5 g
durata di vita meccanica (cicli di manovra) tip.15 000 000
numero di manovre elettriche in un'ora con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
corrente termica4 A
materiale della custodia della testina di comandoplastica
codice di riferimento secondo IEC 81346-2:2009B
corrente permanente dell'interruttore magnetotermico caratteristica C1 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida4 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED gG4 A
principio di funzionamentocomando meccanico
precisione di ripetibilità0,05 mm
Direttiva RoHS (data)07/01/2006
forza di azionamento minima in direzione di azionamento20 N
lunghezza del sensore75,7 mm
larghezza del sensore31 mm
esecuzione del contatto di commutazionecomando meccanico
frequenza di impiego valore nominale50 ... 60 Hz
numero dei contatti nC per contatti ausiliari2
numero dei contatti nO per contatti ausiliari1
corrente di impiego con DC-13
● con 24 V valore nominale3 A
esecuzione dell'interfaccia per la comunicazione di sicurezzasenza
Custodia
forma costruttiva della custodiaparallelepipedo, stretto
materiale della custodiaplastica
rivestimento della custodiaAltro
esecuzione della custodia secondo normaSi
Meccanismo di avanzamento
dell'elemento di comandoPulsante a calotta, pulsante in plastica,
designazione secondo norma della testina di comandoEN 50047, forma B
forma della testina di comandobombatura
esecuzione della funzione di commutazionecontatto di apertura forzata
principio di commutazioneelementi a scatto rapido
numero dei contatti di commutazione di sicurezza2
Connessioni /Morsetti
esecuzione del collegamento elettricospina M12, fissa
esecuzione del passacavospina M12
esecuzione del collegamento ad innestoConnettore M12, a 8 poli: pin 1= 21, pin 2= 22, pin 3= 14/LED giallo, pin 4= 13/LED verde, pin 5= 31, pin 6= 32, pin 7= LED Ground, pin 8= non occupato
Comunicazione/ Protocollo
esecuzione dell'interfacciasenza
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +90 °C
categoria di protezione antideflagrante per polveresenza
Tensione di alimentazione
tipo di tensione della tensione di alimentazione dell'indicatore a LED opzionaleDC
tensione di alimentazione
● dei LED24 V
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

EAC

EAC

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/03/2022
Data
09/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SE5234-1LC05-1AD5
Descrizioneinterruttore base/interruttore completo, custodia in plastica secondo EN 50047, 31 mm, contatti ad azione rapida 1NO/2NC, con connettore M12 a 8 poli, assegnazione dei pin: Pin1=21, Pin2=22 Pin3=13/LED verde, Pin4=14/ LED giallo, Pin5=31, Pin6=32, Pin7= LED terra, Pin8= non occupato
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D9 / 41K
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione15 Giorno / Giorni
Peso netto0,073 Kg
Dimensioni dell'imballo48,00 x 128,00 x 45,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621072081
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5317
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Imidazolidine-2-thione (2-imidazoline-2-thiol)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-06-01
eClass7.127-27-06-01
eClass827-27-06-01
eClass927-27-06-01
eClass9.127-27-06-01
ETIM5EC000030
ETIM6EC000030
ETIM7EC000030
ETIM8EC000030
IDEA45202
UNSPSC1539-12-22-13
