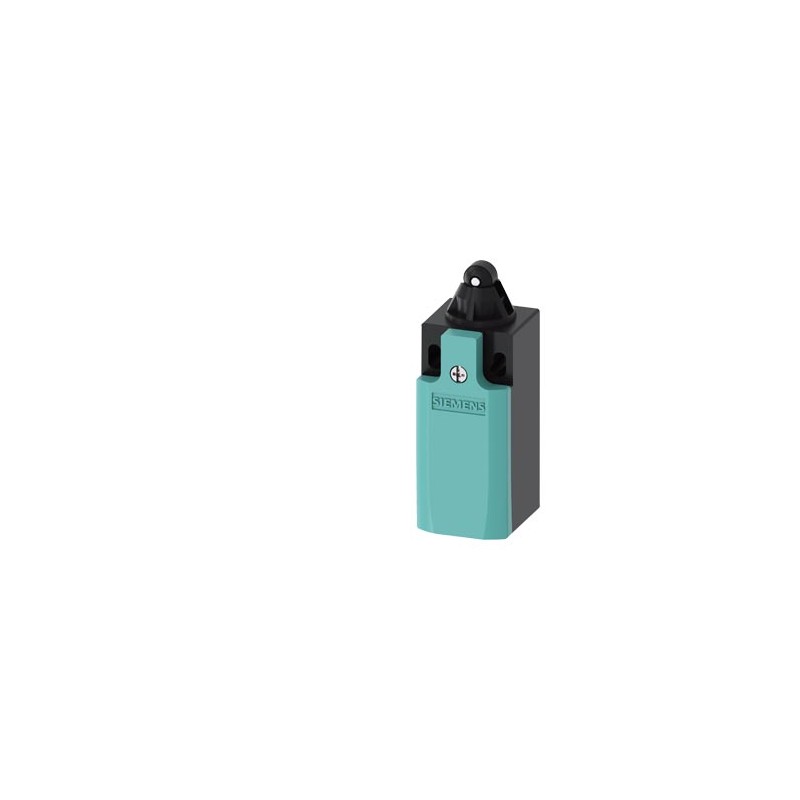

3SE5232-0LD03 SIEMENS interruttore di posizione custodia in plastica secondo DIN EN 50047, 31 mm collegament.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SE5232-0LD03 SIEMENS interruttore di posizione custodia in plastica secondo DIN EN 50047, 31 mm collegament..

3SE5232-0LD03

SIEMENS

interruttore di posizione custodia in plastica secondo DIN EN 50047, 31 mm collegamento apparecchio 1 x (M20 x 1,5) contatti ad azione rapida 1NO/2NC pulsante con rotella, Forma C con rotella in plastica 10 mm

Posizione interna SIRIUS, scatola di plastica 31mm, 1x connessione (M20X1,5), contatti a scatto 1NA/2NC, stelo a rulli, rullo in plastica.

Maggiori dettagli


sensori > Interruttore

CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $34.32
Prezzo unitario: $34.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore di posizione custodia in plastica secondo DIN EN 50047, 31 mm collegamento apparecchio 1 x (M20 x 1,5) contatti ad azione rapida 1NO/2NC pulsante con rotella, Forma C con rotella in plastica 10 mm
marca del prodottoSIRIUS
denominazione del prodottoInterruttori di posizione meccanici
designazione del tipo di prodotto3SE5
n. di articolo del produttore
● della testina di comando per interruttori di posizione fornita in dotazione3SE5000-0AD03
● dei contatti di commutazione in dotazione3SE5000-0LA00
● della custodia vuota con coperchio fornita in dotazione3SE5232-0AC05
idoneità all'impiego interruttore di sicurezzaSi
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale400 V
grado di inquinamentoclasse 3
tensione di tenuta a impulso valore nominale6 kV
grado di protezione IPIP65
resistenza agli urti
● secondo IEC 60068-2-2730 g / 11 ms
resistenza a vibrazioni
● secondo IEC 60068-2-60,35 mm / 5 g
durata di vita meccanica (cicli di manovra) tip.15 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
durata di vita elettrica (cicli di manovra) con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 tip.10 000 000
numero di manovre elettriche in un'ora con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
corrente termica10 A
materiale della custodia della testina di comandoplastica
codice di riferimento secondo IEC 81346-2:2009B
corrente permanente dell'interruttore magnetotermico caratteristica C1 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida10 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED gG6 A
principio di funzionamentocomando meccanico
precisione di ripetibilità0,05 mm
Direttiva RoHS (data)07/01/2006
forza di azionamento minima in direzione di azionamento20 N
lunghezza del sensore86 mm
larghezza del sensore31 mm
esecuzione del contatto di commutazionecomando meccanico
frequenza di impiego valore nominale50 ... 60 Hz
numero dei contatti nC per contatti ausiliari2
numero dei contatti nO per contatti ausiliari1
corrente di impiego con AC-15
● con 24 V valore nominale6 A
● con 120 V valore nominale6 A
● con 240 V valore nominale6 A
● con 400 V valore nominale4 A
corrente di impiego con DC-13
● con 24 V valore nominale3 A
● con 125 V valore nominale0,55 A
● con 250 V valore nominale0,27 A
● con 400 V valore nominale0,12 A
esecuzione dell'interfaccia per la comunicazione di sicurezzasenza
Custodia
forma costruttiva della custodiaparallelepipedo, stretto
materiale della custodiaplastica
rivestimento della custodiaAltro
esecuzione della custodia secondo normaSi
Meccanismo di avanzamento
dell'elemento di comandoPulsante con rotella, rotella in plastica
designazione secondo norma della testina di comandoEN 50047, forma C
forma della testina di comandorullo
esecuzione della funzione di commutazionecontatto di apertura forzata
principio di commutazioneelementi a scatto rapido
numero dei contatti di commutazione di sicurezza2
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● con conduttori AWG filo rigido1x (20 ... 16), 2x (20 ... 18)
● con conduttori AWG multifilare1x (20 ... 16), 2x (20 ... 18)
esecuzione del passacavo1x (M20 x 1,5)
Comunicazione/ Protocollo
esecuzione dell'interfacciasenza
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +85 °C
● durante l'immagazzinaggio-40 ... +90 °C
categoria di protezione antideflagrante per polveresenza
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

EAC

EAC

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/03/2022
Data
07/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SE5232-0LD03
Descrizioneinterruttore di posizione custodia in plastica secondo DIN EN 50047, 31 mm collegamento apparecchio 1 x (M20 x 1,5) contatti ad azione rapida 1NO/2NC pulsante con rotella, Forma C con rotella in plastica 10 mm
Famiglia ProdottoLarghezza custodia 31 mm secondo EN 50047
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D9 / 41K
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,079 Kg
Dimensioni dell'imballo45,00 x 42,00 x 97,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209694583
UPC754554955421
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5317
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Imidazolidine-2-thione (2-imidazoline-2-thiol)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-06-01
eClass7.127-27-06-01
eClass827-27-06-01
eClass927-27-06-01
eClass9.127-27-06-01
ETIM5EC000030
ETIM6EC000030
ETIM7EC000030
ETIM8EC000030
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Dati ETIM

ETIM: EC000030 - Interruttore

Valore Unità
tipo di protezione (NEMA) (EF011959) -
larghezza del sensore (EF007094) 31.0mm
altezza del sensore (EF007283) 33.0mm
lunghezza del sensore (EF007334) 86.0mm
corrente d’esercizio nominale Ie per AC-15, 24 V (EF007084) 6A
corrente d’esercizio nominale Ie per AC-15, 125 V (EF007082) -A
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) -A
corrente d’esercizio nominale Ie per DC-13, 24 V (EF007087) 3A
corrente d’esercizio nominale Ie per DC-13, 125 V (EF007085) 0.55A
corrente d’esercizio nominale Ie per DC-13, 230 V (EF001386) -A
funzione di commutazione (EF000189) organo di comando a scatto rapido
funzione di commutazione con bloccaggio a scatto (EF007447) false
uscita elettronica (EF006987) FALSE
apertura forzata (EF006694) true
numero di contatti ausiliari di sicurezza (EF006940) 2
numero di contatti di riposo (EF008255) 2
numero di contatti di chiusura (EF008256) 1
numero di contatti invertitori (EF008257) 1
tipo di interfaccia (EF006977) senza
esecuzione dell’interfaccia per comunicazione sicura (EF003956) senza
forma della scatola (EF004008) blocco
Materiale della custodia (EF001596) plastica
rivestimento scatola (EF001601) altri
esecuzione dell’elemento di azionamento (EF006976) pulsante a rotella
allineamento dell’elemento di azionamento (EF008793) punteria a rullo diritto
esecuzione del collegamento elettrico (EF003961) inserimento cavo metrico
con indicatore di stato (EF001602) false
adatto per funzioni di sicurezza (EF001597) true
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) ['-25', '85']°C
grado di protezione (IP) (EF005474) IP65
diametro del sensore (EF007111) -mm
