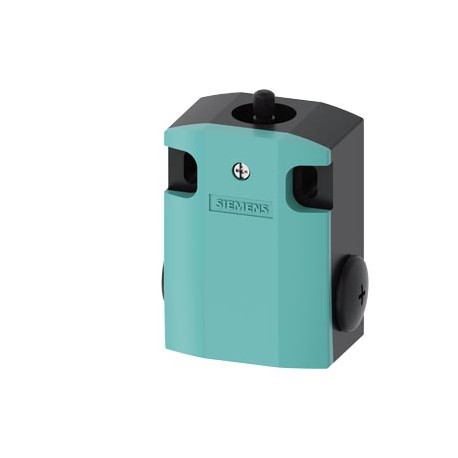

3SE5122-0CA00-1CA0 SIEMENS interruttore base con elevata protezione contro la corrosione per interruttore di.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SE5122-0CA00-1CA0 SIEMENS interruttore base con elevata protezione contro la corrosione per interruttore di..

3SE5122-0CA00-1CA0

SIEMENS

interruttore base con elevata protezione contro la corrosione per interruttore di posizione 3SE51 custodia in metallo 56 mm collegamento apparecchio 3x (M20x 1,5) contatti ad azione rapida 1NO/1NC senza testina di comando

Corpo SIRIUS con elevata protezione dalla corrosione per interruttore di posizione 3SE51 Scatola metallica 56 mm Collegamento del dispositivo 3x (M20x 1.5) 1NA/1NC contatti ad azione improvvisa senza testa di azionamento. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


sensori > Interruttore

CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $43.43
Prezzo unitario: $43.43
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore base con elevata protezione contro la corrosione per interruttore di posizione 3SE51 custodia in metallo 56 mm collegamento apparecchio 3x (M20x 1,5) contatti ad azione rapida 1NO/1NC senza testina di comando
marca del prodottoSIRIUS
denominazione del prodottoInterruttori di sicurezza meccanici
designazione del tipo di prodotto3SE5
n. di articolo del produttore
● dei contatti di commutazione in dotazione3SE5000-0CA00
● della custodia vuota con coperchio fornita in dotazione3SE5122-0AA00-1CA0
idoneità all'impiego interruttore di sicurezzaSi
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale400 V
grado di inquinamentoclasse 3
tensione di tenuta a impulso valore nominale6 kV
grado di protezione IPIP66/IP67
resistenza agli urti
● secondo IEC 60068-2-2730 g / 11 ms
resistenza a vibrazioni secondo IEC 60068-2-60,35 mm / 5 g
durata di vita meccanica (cicli di manovra) tip.15 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
durata di vita elettrica (cicli di manovra) con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 tip.10 000 000
numero di manovre elettriche in un'ora con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
corrente termica10 A
codice di riferimento secondo IEC 81346-2:2009B
corrente permanente dell'interruttore magnetotermico caratteristica C1 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida10 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED gG6 A
principio di funzionamentocomando meccanico
precisione di ripetibilità0,05 mm
Direttiva RoHS (data)07/01/2006
forza di azionamento minima in direzione di azionamento20 N
lunghezza del sensore85,7 mm
larghezza del sensore56 mm
esecuzione del contatto di commutazionecomando meccanico
frequenza di impiego valore nominale50 ... 60 Hz
numero dei contatti nC per contatti ausiliari1
numero dei contatti nO per contatti ausiliari1
corrente di impiego con AC-15
● con 24 V valore nominale6 A
● con 125 V valore nominale6 A
● con 240 V valore nominale6 A
● con 400 V valore nominale4 A
corrente di impiego con DC-13
● con 24 V valore nominale3 A
● con 125 V valore nominale0,55 A
● con 250 V valore nominale0,27 A
● con 400 V valore nominale0,12 A
esecuzione dell'interfaccia per la comunicazione di sicurezzasenza
Custodia
forma costruttiva della custodiaparallelepipedo, largo
materiale della custodiametallo
rivestimento della custodiaverniciatura per cataforesi
esecuzione della custodia secondo normaNo
Meccanismo di avanzamento
dell'elemento di comandoaltro, senza, interruttore base
esecuzione della funzione di commutazionecontatto di apertura forzata con relativo meccanismo di avanzamento ad apertura forzata
principio di commutazioneelementi a scatto rapido
numero dei contatti di commutazione di sicurezza1
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● con conduttori AWG filo rigido1x (20 ... 16), 2x (20 ... 18)
● con conduttori AWG multifilare1x (20 ... 16), 2x (20 ... 18)
esecuzione del passacavo3x (M20 x 1,5)
Comunicazione/ Protocollo
esecuzione dell'interfacciasenza
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +85 °C
● durante l'immagazzinaggio-40 ... +90 °C
categoria di protezione antideflagrante per polveresenza
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

Confirmation

CCC

UL

EAC

EAC

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:23/03/2022
Data
14/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SE5122-0CA00-1CA0
Descrizioneinterruttore base con elevata protezione contro la corrosione per interruttore di posizione 3SE51 custodia in metallo 56 mm collegamento apparecchio 3x (M20x 1,5) contatti ad azione rapida 1NO/1NC senza testina di comando
Famiglia ProdottoLarghezza custodia 56 mm
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D9 / 41K
Metal FactorLA------
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,380 Kg
Dimensioni dell'imballo43,00 x 67,00 x 118,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209693159
UPC754554954639
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5317
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Imidazolidine-2-thione (2-imidazoline-2-thiol)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-06-01
eClass7.127-27-06-01
eClass827-27-06-01
eClass927-27-06-01
eClass9.127-27-06-01
ETIM5EC000030
ETIM6EC000030
ETIM7EC000030
ETIM8EC000030
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Dati ETIM

ETIM: EC000030 - Interruttore

Valore Unità
tipo di protezione (NEMA) (EF011959) -
larghezza del sensore (EF007094) 56.0mm
altezza del sensore (EF007283) 37.8mm
lunghezza del sensore (EF007334) 85.7mm
corrente d’esercizio nominale Ie per AC-15, 24 V (EF007084) 6A
corrente d’esercizio nominale Ie per AC-15, 125 V (EF007082) 6A
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) -A
corrente d’esercizio nominale Ie per DC-13, 24 V (EF007087) 3A
corrente d’esercizio nominale Ie per DC-13, 125 V (EF007085) 0.55A
corrente d’esercizio nominale Ie per DC-13, 230 V (EF001386) -A
funzione di commutazione (EF000189) organo di comando a scatto rapido
funzione di commutazione con bloccaggio a scatto (EF007447) false
uscita elettronica (EF006987) FALSE
apertura forzata (EF006694) true
numero di contatti ausiliari di sicurezza (EF006940) 1
numero di contatti di riposo (EF008255) 1
numero di contatti di chiusura (EF008256) 1
numero di contatti invertitori (EF008257) 1
tipo di interfaccia (EF006977) senza
esecuzione dell’interfaccia per comunicazione sicura (EF003956) senza
forma della scatola (EF004008) blocco
Materiale della custodia (EF001596) metallo
rivestimento scatola (EF001601) verniciato
esecuzione dell’elemento di azionamento (EF006976) senza
allineamento dell’elemento di azionamento (EF008793) punteria a rullo diritto
esecuzione del collegamento elettrico (EF003961) inserimento cavo metrico
con indicatore di stato (EF001602) false
adatto per funzioni di sicurezza (EF001597) true
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) ['-25', '85']°C
grado di protezione (IP) (EF005474) IP66/IP67
diametro del sensore (EF007111) -mm
