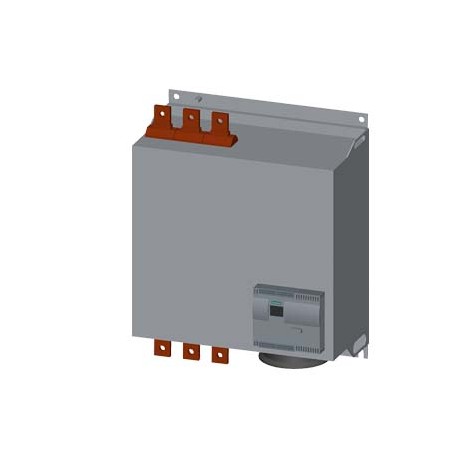

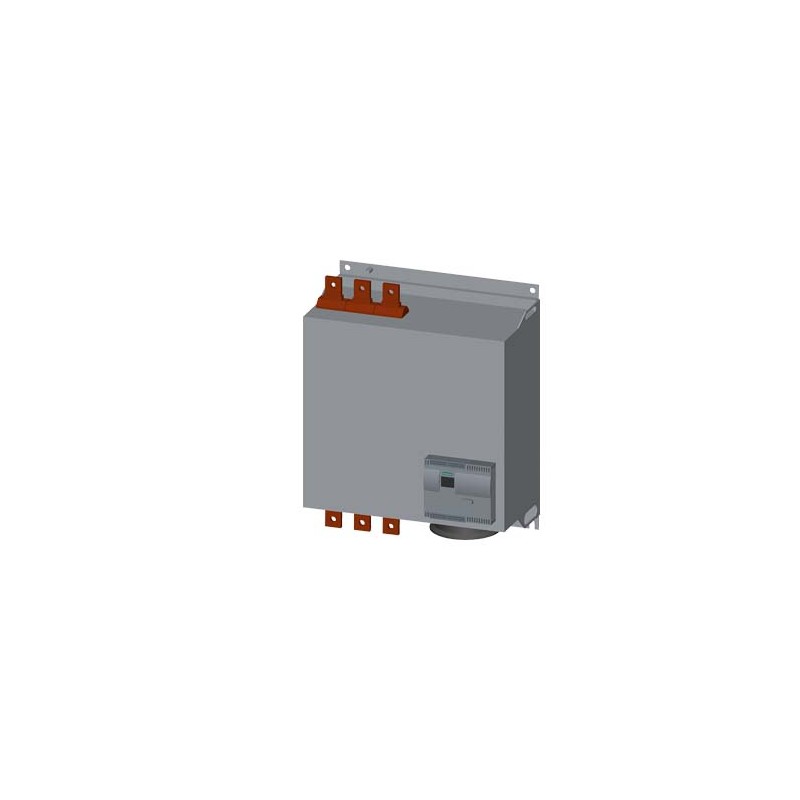

3RW4455-2BC34 SIEMENS SIRIUS softstarter valori a 460 V, 50 °C standard: 615 A, 500 hp circuito Inside Delta.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RW4455-2BC34 SIEMENS SIRIUS softstarter valori a 460 V, 50 °C standard: 615 A, 500 hp circuito Inside Delta..

3RW4455-2BC34

SIEMENS

SIRIUS softstarter valori a 460 V, 50 °C standard: 615 A, 500 hp circuito Inside Delta: 1065 A, 950 hp AC 200 ... 460 V, AC 115 V morsetti a molla !!! prodotto di fine serie !!! Il successore è SIRIUS 3RW5. Il tipo successore consigliato è >>3RW5553-2HA14<

SIRIUS Avviatore elettronico ad alte prestazioni 200 - 460 V AC/400 V, 40ºC, CLASS10 : (c. standard: 693A, 400KW, c. radice 3: 1200A, 710KW ) Vm: 115V AC, connessione a molla. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > starter progressivo

CONTROLLO E CONTATTORI > Softstarters per applicazioni High Feature

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

SIRIUS softstarter valori a 460 V, 50 °C standard: 615 A, 500 hp circuito Inside Delta: 1065 A, 950 hp AC 200 ... 460 V, AC 115 V morsetti a molla !!! prodotto di fine serie !!! Il successore è SIRIUS 3RW5. Il tipo successore consigliato è >>3RW5553-2HA14<<
Dati tecnici generali
marca del prodottoSIRIUS
dotazione del prodotto
● sistema di contatti di bypass integratoSi
● tiristoriSi
funzione del prodotto
● protezione intrinseca dell'apparecchioSi
● protezione da sovraccarico del motoreSi
● analisi protezione motore a termistoreSi
● reset esternoSi
● limitazione di corrente impostabileSi
● circuito dentro il triangolo motoreSi
parte integrante del prodotto uscita per freno motoreSi
tensione di isolamento valore nominaleV690
grado di inquinamento3, secondo IEC 60947-4-2
codice di riferimento secondo EN 61346-2Q
codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750G
Elettronica di potenza
denominazione del prodottoSoftstarter
corrente di impiego
● a 40 °C valore nominaleA693
● a 50 °C valore nominaleA615
● a 60 °C valore nominaleA551
corrente di impiego per motore trifase con circuito Inside Delta
● a 40 °C valore nominaleA1 200
● a 50 °C valore nominaleA1 065
● a 60 °C valore nominaleA954
potenza meccanica erogata per motore trifase
● con 230 V
— con circuito standard a 40 °C valore nominalekW200
— con circuito Inside Delta a 40 °C valore nominalekW400
● con 400 V
— con circuito standard a 40 °C valore nominalekW400
— con circuito Inside Delta a 40 °C valore nominalekW710
potenza meccanica erogata [hp] per motore trifase con 200/208 V con circuito standard a 50 °C valore nominalehp200
frequenza di impiego valore nominaleHz50 ... 60
tolleranza negativa relativa della frequenza di impiego%-10
tolleranza positiva relativa della frequenza di impiego%10
tensione di impiego con circuito standard valore nominaleV200 ... 460
tolleranza negativa relativa della tensione di impiego con circuito standard%-15
tolleranza positiva relativa della tensione di impiego con circuito standard%10
tensione di impiego con circuito Inside Delta valore nominaleV200 ... 460
tolleranza negativa relativa della tensione di impiego con circuito Inside Delta%-15
tolleranza positiva relativa della tensione di impiego con circuito Inside Delta%10
carico minimo [%]%8
corrente nominale del motore impostabile per protezione da sovraccarico del motore valore nominale min.A138
corrente di impiego permanente [% di Ie] a 40 °C%115
potenza dissipata [W] con corrente di impiego a 40 °C durante l'esercizio tip.W220
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoAC
frequenza della tensione di alimentazione comando 1 valore nominaleHz50
frequenza della tensione di alimentazione comando 2 valore nominaleHz60
tolleranza negativa relativa della frequenza della tensione di alimentazione di comando%-10
tolleranza positiva relativa della frequenza della tensione di alimentazione di comando%10
tensione di alimentazione di comando 1 con AC
● a 50 Hz valore nominaleV115
● a 60 Hz valore nominaleV115
tolleranza negativa relativa della tensione di alimentazione di comando con AC a 50 Hz%-15
tolleranza positiva relativa della tensione di alimentazione di comando con AC a 50 Hz%10
tolleranza negativa relativa della tensione di alimentazione di comando con AC a 60 Hz%-15
tolleranza positiva relativa della tensione di alimentazione di comando con AC a 60 Hz%10
esecuzione della visualizzazione per segnale di erroreDisplay
Dati meccanici
larghezzamm510
altezzamm640
profonditàmm290
tipo di fissaggiofissaggio a vite
posizione di montaggiocon piano di montaggio verticale ruotabile a +/-90°, con piano di montaggio verticale inclinabile a +/- 22.5° in avanti e indietro
distanza da rispettare per il montaggio in fila
● verso l'altomm100
● di latomm5
● verso il bassomm75
lunghezza cavo max.m500
numero di poli per circuito principale3
Connessioni /Morsetti
esecuzione del collegamento elettrico
● per circuito principaleconnessione per sbarre
● per circuito ausiliario e di comandomorsetti a molla
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari3
numero dei contatti CO per contatti ausiliari1
tipo di sezioni di conduttore collegabili per capocorda DIN per contatti principali
● filo flessibile50 ... 240 mm²
● multifilare70 ... 240 mm²
tipo di sezioni di conduttore collegabili per contatti ausiliari
● filo rigido2x (0,25 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore2x (0,25 ... 1,5 mm²)
tipo di sezioni di conduttore collegabili con conduttori AWG
● per contatti principali2/0 ... 500 kcmil
● per contatti ausiliari2x (24 ... 16)
Condizioni ambientali
altitudine di installazione per altitudine s.l.m.m5 000
categoria ambientale
● durante il trasporto secondo IEC 607212K2, 2C1, 2S1, 2M2 (max. altezza di caduta 0,3 m)
● durante l'immagazzinaggio secondo IEC 607211K6 (condensa solo occasionale), 1C2 (nessuna nebbia salina), 1S2 (la sabbia non deve penetrare negli apparecchi), 1M4
● durante l'esercizio secondo IEC 607213K6 (nessuna formazione di ghiaccio, nessuna condensa), 3C3 (nessuna nebbia salina), 3S2 (la sabbia non deve penetrare negli apparecchi), 3M6
temperatura ambiente
● durante l'esercizio°C60
● durante l'immagazzinaggio°C-25 ... +80
temperatura di derating°C40
grado di protezione IP lato frontale secondo IEC 60529IP00
Certificati/ Approvazioni
General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shippingother

EC/EU-Declaration of Conformity

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

Confirmation

Dati nominali UL/CSA
potenza meccanica erogata [hp] per motore trifase
● con 200/208 V
— con circuito Inside Delta a 50 °C valore nominalehp350
● con 220/230 V
— con circuito standard a 50 °C valore nominalehp250
— con circuito Inside Delta a 50 °C valore nominalehp450
● con 460/480 V
— con circuito standard a 50 °C valore nominalehp500
— con circuito Inside Delta a 50 °C valore nominalehp950

Download e manuali

caricabilità dei contatti dei contatti ausiliari secondo ULB300 / R300
Ulteriori informazioni
Simulation Tool for Soft Starters (STS)
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:16/01/2022
Data
13/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RW4455-2BC34
DescrizioneSIRIUS softstarter valori a 460 V, 50 °C standard: 615 A, 500 hp circuito Inside Delta: 1065 A, 950 hp AC 200 ... 460 V, AC 115 V morsetti a molla !!! prodotto di fine serie !!! Il successore è SIRIUS 3RW5. Il tipo successore consigliato è >>3RW5553-2HA14<<
Famiglia ProdottoSoftstarter 3RW44
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 01.10.19
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DW / 42H
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione50 Giorno / Giorni
Peso netto63,000 Kg
Dimensioni dell'imballo570,00 x 770,00 x 480,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209659278
UPC754554931937
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3728
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

N,N-dimethylacetamide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-09-07
eClass7.127-37-09-07
eClass827-37-09-07
eClass927-37-09-07
eClass9.127-37-09-07
ETIM5EC000640
ETIM6EC000640
ETIM7EC000640
ETIM8EC000640
IDEA44740
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC000640 - starter progressivo

Valore Unità
classe di intervento (EF006668) -
con display (EF000458) -
tipo di protezione (NEMA) (EF011959) -
regolazione della coppia (EF009215) -
cavallottamento interno (EF009214) -
corrente d’esercizio nominale Ie a 40°C Tu (EF007039) 693A
tensione d’esercizio nominale Ue (EF002418) ['200', '460']V
potenza nominale motore trifase, circuito standard, a 230 V (EF007053) 200.0kW
potenza nominale motore trifase, circuito standard, a 400 V (EF007054) 400.0kW
potenza nominale motore trifase, circuito a radice di 3, a 230 V (EF007055) 400.0kW
potenza nominale motore trifase, circuito a radice di 3, a 400 V (EF007056) 710.0kW
funzione (EF000030) una direzione di rotazione
temperatura ambiente nominale senza derating (EF007074) 40°C
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['-', '115']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['-', '115']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) AC
protezione integrata contro il sovraccarico del motore (EF007297) true
grado di protezione (IP) (EF005474) IP00
