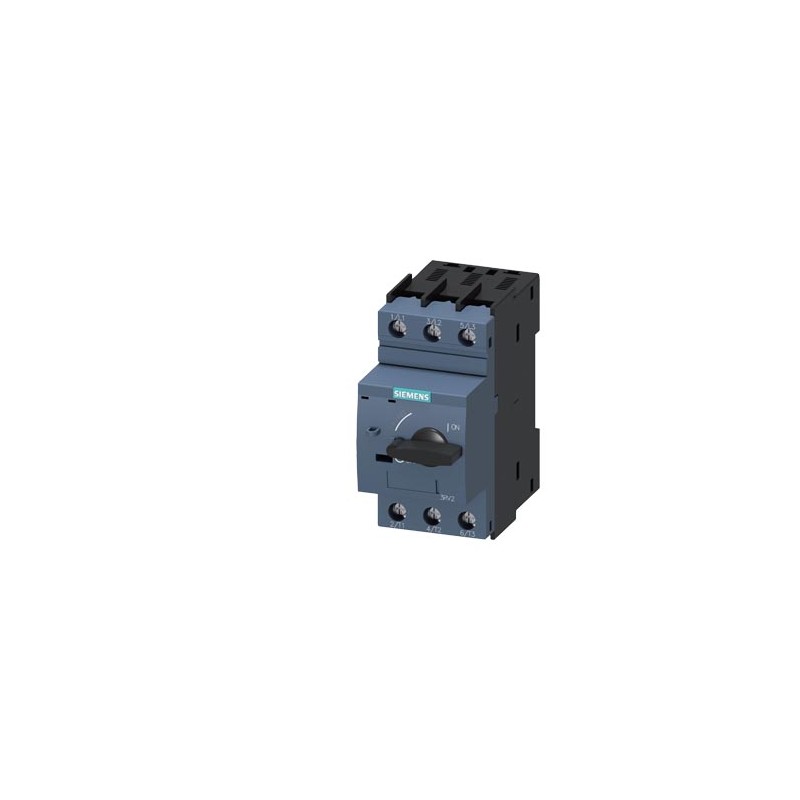

3RV2321-4PC10 SIEMENS interruttore automatico grandezza costruttiva S0 per avviatore combinato corrente nomi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

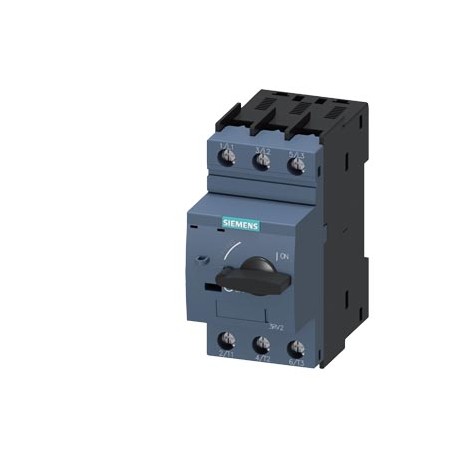

3RV2321-4PC10 SIEMENS interruttore automatico grandezza costruttiva S0 per avviatore combinato corrente nomi..

3RV2321-4PC10

SIEMENS

interruttore automatico grandezza costruttiva S0 per avviatore combinato corrente nominale 36 A sganciatore N 432 A morsetto a vite potere di manovra standard

SIRIUS Innovations Interruttore automatico S0, protezione magnetica 32A, Protezione I 400A, connessione a vite, Potenza di taglio standard

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

CONTROLLO E CONTATTORI > Interruttori di protezione del motore

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $209.13
Prezzo unitario: $209.13
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

interruttore automatico grandezza costruttiva S0 per avviatore combinato corrente nominale 36 A sganciatore N 432 A morsetto a vite potere di manovra standard
marca del prodottoSIRIUS
denominazione del prodottoInterruttore automatico
esecuzione del prodottoPer avviatori combinati
designazione del tipo di prodotto3RV2
Dati tecnici generali
grandezza costruttiva dell'interruttore automaticoS0
grandezza costruttiva del contattore combinabile specifica di aziendaS00, S0
ampliamento del prodotto blocchetto di contatti ausiliariSi
potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo16,25 W
● con AC in stato di funzionamento caldo per ogni polo5,4 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
tensione max. ammissibile per separazione sicura
● in reti con centro stella non collegato a terra tra circuito principale e circuito ausiliario400 V
● in reti con centro stella collegato a terra tra circuito principale e circuito ausiliario400 V
resistenza agli urti secondo IEC 60068-2-2725g / 11 ms
durata di vita meccanica (cicli di manovra)
● dei contatti principali tip.100 000
● dei contatti ausiliari tip.100 000
durata di vita elettrica (cicli di manovra) tip.100 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)10/01/2009
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-20 ... +40 °C
● durante l'immagazzinaggio-50 ... +80 °C
● durante il trasporto-50 ... +80 °C
umidità relativa durante l'esercizio10 ... 95 %
Circuito elettrico principale
numero di poli per circuito principale3
tensione di impiego
● valore nominale690 V
● valore nominale20 ... 690 V
● con AC-3 valore nominale max.690 V
frequenza di impiego valore nominale50 ... 60 Hz
corrente di impiego valore nominale36 A
corrente di impiego
● con AC-3 con 400 V valore nominale36 A
potenza di impiego
● con AC-3
— con 230 V valore nominale7,5 kW
— con 400 V valore nominale18,5 kW
— con 500 V valore nominale22 kW
— con 690 V valore nominale30 kW
frequenza di commutazione
● con AC-3 max.15 1/h
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento di guasto verso terraNo
● rilevamento di mancanza faseNo
potere di interruzione di servizio in cortocircuito (Ics) con AC
● con 240 V valore nominale100 kA
● con 400 V valore nominale10 kA
● con 500 V valore nominale3 kA
● con 690 V valore nominale2 kA
potere di interruzione estremo in cortocircuito (Icu)
● con AC con 240 V valore nominale100 kA
● con AC con 400 V valore nominale20 kA
● con AC con 500 V valore nominale6 kA
● con AC con 690 V valore nominale3 kA
valore di intervento corrente dello sganciatore di cortocircuito istantaneo468 A
Dati nominali UL/CSA
corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale36 A
● con 600 V valore nominale36 A
potenza meccanica erogata [hp]
● per motore monofase in corrente alternata
— con 110/120 V valore nominale3 hp
— con 230 V valore nominale5 hp
● per motore trifase
— con 200/208 V valore nominale10 hp
— con 220/230 V valore nominale10 hp
— con 460/480 V valore nominale25 hp
Protezione da cortocircuito
funzione del prodotto protezione da cortocircuitoSi
esecuzione dello sganciatore di cortocircuitomagnetico
esecuzione della cartuccia fusibile con rete IT per protezione da cortocircuito del circuito principale
● con 400 VgG 63 A
● con 500 VgG 63 A
● con 690 VgG 63 A
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715
altezza97 mm
larghezza45 mm
profondità97 mm
distanza da rispettare
● da componenti messi a terra con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
● da componenti in tensione con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoNo
esecuzione del collegamento elettrico
● per circuito principalemorsetti a vite
disposizione della connessione elettrica per circuito principalesopra e sotto
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido o multifilare2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● con conduttori AWG per contatti principali2x (16 ... 12), 2x (14 ... 8)
coppia di serraggio
● per contatti principali con morsetti a vite2 ... 2,5 N·m
esecuzione del codolo del cacciaviteDiametro 5 ... 6 mm
dimensioni della punta del cacciavitePozidriv gr. 2
esecuzione del filetto della vite di collegamento
● per contatti principaliM4
Sicurezza
valore B10
● per alto tasso di richiesta secondo SN 319205 000
quota di guasti pericolosi
● per basso tasso di richiesta secondo SN 3192050 %
● per alto tasso di richiesta secondo SN 3192050 %
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
esecuzione della visualizzazione per stato di commutazioneSelettore
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

KC

EAC

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

otherRailway

Household and similar appliances

Vibration and Shock

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:27/01/2022
Data
03/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RV2321-4PC10
Descrizioneinterruttore automatico grandezza costruttiva S0 per avviatore combinato corrente nominale 36 A sganciatore N 432 A morsetto a vite potere di manovra standard
Famiglia ProdottoInterruttori automatici SIRIUS 3RV2
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PJ / 41E
Metal FactorLBP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione70 Giorno / Giorni
Peso netto0,400 Kg
Dimensioni dell'imballo49,00 x 102,00 x 102,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209716353
UPC662643923766
Codice doganale85362090
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5333
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-01
eClass7.127-37-04-01
eClass827-37-04-01
eClass927-37-04-01
eClass9.127-37-04-01
ETIM5EC000074
ETIM6EC000074
ETIM7EC000074
ETIM8EC000074
IDEA44845
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000074 - Interruttore automatico salva motore

Valore Unità
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['-', '-']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['468', '468']A
con protezione termica (EF006233) -
sensibile a guasto di fase (EF007400) false
tecnica di intervento (EF007007) magnetico
tensione d’esercizio nominale (EF001435) ['690', '690']V
corrente nominale permanente Iu (EF001389) 36.0A
potenza d’esercizio nominale per AC-3, 230 V (EF007025) 7.5kW
potenza d’esercizio nominale per AC-3, 400 V (EF001364) 18.5kW
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
esecuzione dell’elemento di azionamento (EF006976) manopola
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
con interruttore ausiliario integrato (EF001387) false
con sganciatore di minima tensione integrato (EF001390) false
numero di poli (EF001391) 3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) 20.0kA
grado di protezione (IP) (EF005474) IP20
Altezza (EF000040) 97.0mm
Larghezza (EF000008) 45.0mm
profondità (EF000049) 97.0mm
