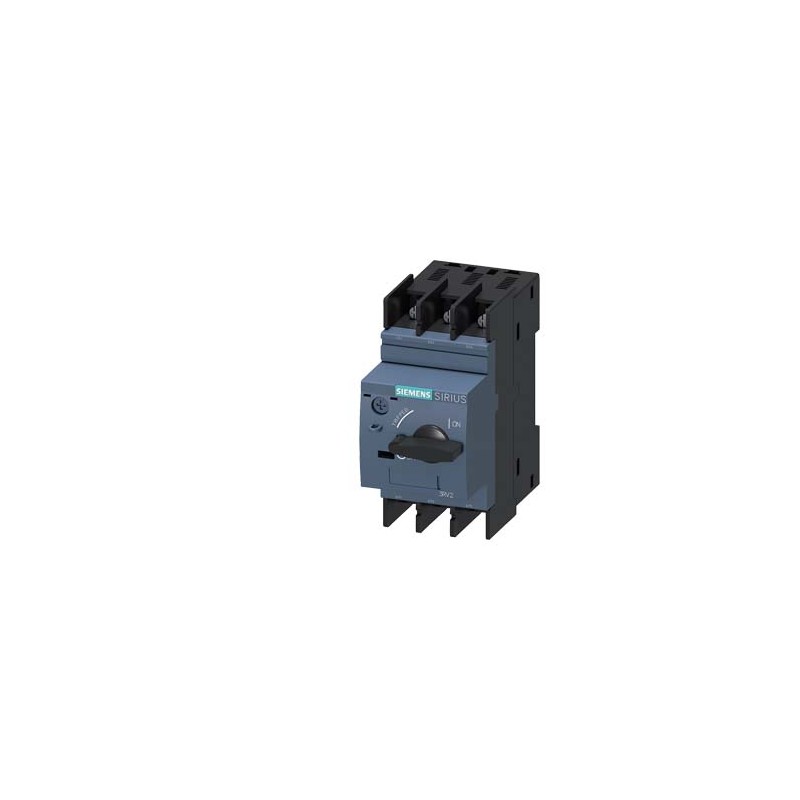

3RV2011-0EA40 SIEMENS interruttore automatico grandezza costruttiva S00 per protezione motore, CLASS 10 sgan.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RV2011-0EA40 SIEMENS interruttore automatico grandezza costruttiva S00 per protezione motore, CLASS 10 sgan..

3RV2011-0EA40

SIEMENS

interruttore automatico grandezza costruttiva S00 per protezione motore, CLASS 10 sganciatore A 0,28...0,4 A sganciatore N 5,2 A collegamento con capocorda ad occhiello potere di manovra standard

SIRIUS Innovations Interruttore automatico S00, Protezione motore, Classe 10, Protezione L0, 28...0, 4A, Protezione I5, Collegamento ad anello 2A Potenza di taglio standard. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


apparecchi elettrici a bassa tensione > Interruttore automatico salva motore

CONTROLLO E CONTATTORI > Interruttori di protezione del motore

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $87.94
Prezzo unitario: $87.94

Quantità Prezzo
1+$87.94
2+$74.86
3+$69.53
4+$68.26
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Dettagli

▲


Dati tecnici

interruttore automatico grandezza costruttiva S00 per protezione motore, CLASS 10 sganciatore A 0,28...0,4 A sganciatore N 5,2 A collegamento con capocorda ad occhiello potere di manovra standard
marca del prodottoSIRIUS
denominazione del prodottoInterruttore automatico
esecuzione del prodottoPer protezione motore
designazione del tipo di prodotto3RV2
Dati tecnici generali
grandezza costruttiva dell'interruttore automaticoS00
grandezza costruttiva del contattore combinabile specifica di aziendaS00, S0
ampliamento del prodotto blocchetto di contatti ausiliariSi
potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo5,5 W
● con AC in stato di funzionamento caldo per ogni polo1,8 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
tensione max. ammissibile per separazione sicura
● in reti con centro stella non collegato a terra tra circuito principale e circuito ausiliario400 V
● in reti con centro stella collegato a terra tra circuito principale e circuito ausiliario400 V
resistenza agli urti secondo IEC 60068-2-2725g / 11 ms
durata di vita meccanica (cicli di manovra)
● dei contatti principali tip.100 000
● dei contatti ausiliari tip.100 000
durata di vita elettrica (cicli di manovra) tip.100 000
tipo di protezione antideflagrante secondo la Direttiva di prodotto ATEX 2014/34/UEEx II (2) GD
certificato di idoneità secondo la Direttiva di prodotto ATEX 2014/34/UEDMT 02 ATEX F 001
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)10/01/2009
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-20 ... +60 °C
● durante l'immagazzinaggio-50 ... +80 °C
● durante il trasporto-50 ... +80 °C
compensazione di temperatura-20 ... +60 °C
umidità relativa durante l'esercizio10 ... 95 %
Circuito elettrico principale
numero di poli per circuito principale3
valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente0,28 ... 0,4 A
tensione di impiego
● valore nominale690 V
● valore nominale20 ... 690 V
● con AC-3 valore nominale max.690 V
frequenza di impiego valore nominale50 ... 60 Hz
corrente di impiego valore nominale0,4 A
corrente di impiego
● con AC-3 con 400 V valore nominale0,4 A
potenza di impiego
● con AC-3
— con 230 V valore nominale0,1 kW
— con 400 V valore nominale0,1 kW
— con 500 V valore nominale0,1 kW
— con 690 V valore nominale0,2 kW
frequenza di commutazione
● con AC-3 max.15 1/h
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari0
numero dei contatti nO per contatti ausiliari0
numero dei contatti CO per contatti ausiliari0
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento di guasto verso terraNo
● rilevamento di mancanza faseSi
classe di interventoCLASS 10
esecuzione dello sganciatore di sovraccaricotermico
potere di interruzione di servizio in cortocircuito (Ics) con AC
● con 240 V valore nominale100 kA
● con 400 V valore nominale100 kA
● con 500 V valore nominale100 kA
● con 690 V valore nominale100 kA
potere di interruzione estremo in cortocircuito (Icu)
● con AC con 240 V valore nominale100 kA
● con AC con 400 V valore nominale100 kA
● con AC con 500 V valore nominale100 kA
● con AC con 690 V valore nominale100 kA
valore di intervento corrente dello sganciatore di cortocircuito istantaneo5,2 A
Dati nominali UL/CSA
corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale0,4 A
● con 600 V valore nominale0,4 A
Protezione da cortocircuito
funzione del prodotto protezione da cortocircuitoSi
esecuzione dello sganciatore di cortocircuitomagnetico
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715
altezza97 mm
larghezza45 mm
profondità97 mm
distanza da rispettare
● da componenti messi a terra con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 400 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti in tensione con 500 V
— verso il basso30 mm
— verso l'alto30 mm
— di lato9 mm
● da componenti messi a terra con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
● da componenti in tensione con 690 V
— verso il basso50 mm
— verso l'alto50 mm
— indietro0 mm
— di lato30 mm
— in avanti0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoNo
esecuzione del collegamento elettrico
● per circuito principaleCollegamento per capocorda ad occhiello
● per circuito ausiliario e di comandocollegamento con capocorda ad occhiello
disposizione della connessione elettrica per circuito principalesopra e sotto
coppia di serraggio
● per contatti principali con capocorda ad occhiello0,8 ... 1,2 N·m
● per contatti ausiliari con capocorda ad occhiello1,2 ... 0,8 N·m
diametro esterno del capocorda ad occhiello impiegabile max.7,5 mm
esecuzione del codolo del cacciaviteDiametro 5 ... 6 mm
dimensioni della punta del cacciavitedimensioni 2 e Pozidriv 2
esecuzione del filetto della vite di collegamento
● per contatti principaliM3
● dei contatti ausiliari e di comandoM3
Sicurezza
valore B10
● per alto tasso di richiesta secondo SN 319205 000
quota di guasti pericolosi
● per basso tasso di richiesta secondo SN 3192050 %
● per alto tasso di richiesta secondo SN 3192050 %
tasso di guasto [FIT]
● per basso tasso di richiesta secondo SN 3192050 FIT
grado di protezione IP lato frontale secondo IEC 60529IP00
esecuzione della visualizzazione per stato di commutazioneSelettore
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

Confirmation

CCC

UL

KC

EAC

For use in hazardous locationsDeclaration of ConformityTest Certificates

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / ShippingotherRailway

RMRS / Russian Maritime Register

Confirmation

Household and similar appliances

Confirmation

Vibration and Shock

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:27/01/2022
Data
17/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RV2011-0EA40
Descrizioneinterruttore automatico grandezza costruttiva S00 per protezione motore, CLASS 10 sganciatore A 0,28...0,4 A sganciatore N 5,2 A collegamento con capocorda ad occhiello potere di manovra standard
Famiglia ProdottoInterruttori automatici SIRIUS 3RV2
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PJ / 41E
Metal FactorLAP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione70 Giorno / Giorni
Peso netto0,290 Kg
Dimensioni dell'imballo49,00 x 102,00 x 102,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209766969
UPC662643921526
Codice doganale85362010
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5332
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.09
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-04-01
eClass7.127-37-04-01
eClass827-37-04-01
eClass927-37-04-01
eClass9.127-37-04-01
ETIM5EC000074
ETIM6EC000074
ETIM7EC000074
ETIM8EC000074
IDEA44845
UNSPSC1439-12-15-21
UNSPSC1539-12-16-01

Dati ETIM

ETIM: EC000074 - Interruttore automatico salva motore

Valore Unità
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['0.28', '0.4']A
intervallo di regolazione dell’attivatore di corto circuito non ritardato (EF007131) ['5.2', '5.2']A
con protezione termica (EF006233) thermal
sensibile a guasto di fase (EF007400) true
tecnica di intervento (EF007007) magnetico
tensione d’esercizio nominale (EF001435) ['690', '690']V
corrente nominale permanente Iu (EF001389) 0.4A
potenza d’esercizio nominale per AC-3, 230 V (EF007025) 0.06kW
potenza d’esercizio nominale per AC-3, 400 V (EF001364) 0.09kW
tipo di collegamento circuito elettrico principale (EF006819) altri
esecuzione dell’elemento di azionamento (EF006976) manopola
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
con interruttore ausiliario integrato (EF001387) false
con sganciatore di minima tensione integrato (EF001390) false
numero di poli (EF001391) 3
corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) 100.0kA
grado di protezione (IP) (EF005474) IP00
Altezza (EF000040) 97.0mm
Larghezza (EF000008) 45.0mm
profondità (EF000049) 97.0mm
