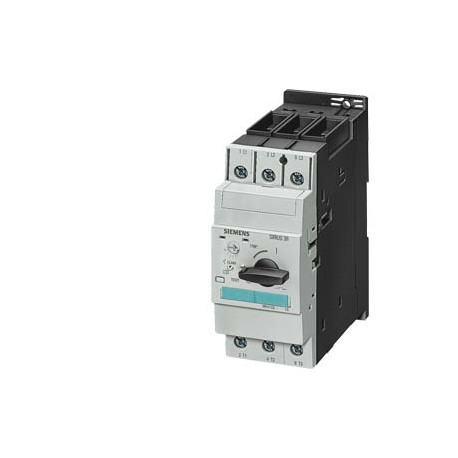

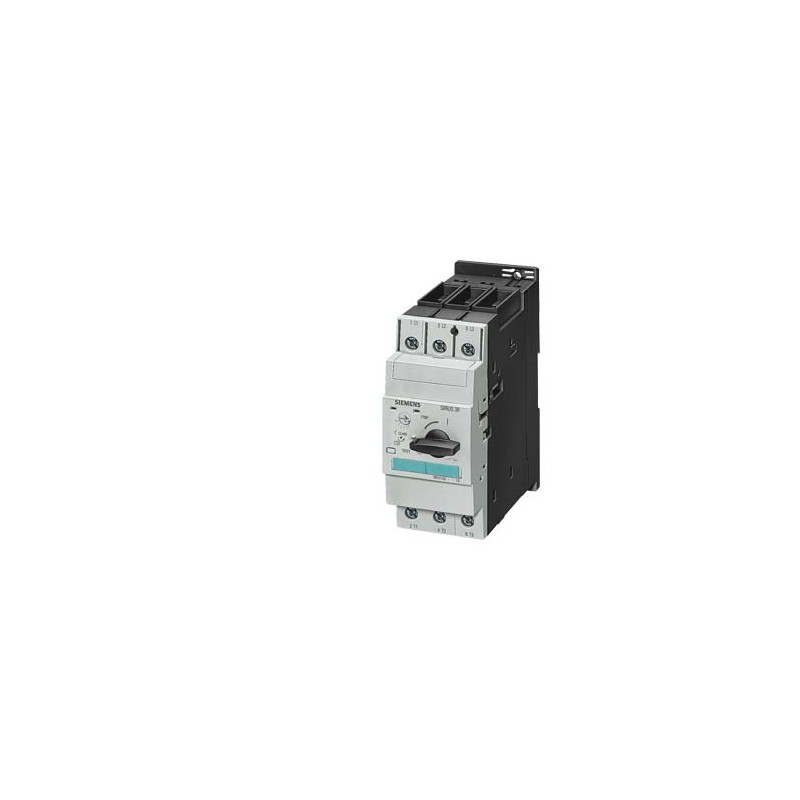

3RV1431-4FA10-0BA0 SIEMENS SPECIALI TIPO INTERRUTTORE DIMENSIONE S2, PER LA PROTEZIONE TRASFORMATORE, A-REL..
3RV1431-4FA10-0BA0
SIEMENS
SPECIAL TYPE CIRCUIT BREAKER SIZE S2, FOR TRANSFORMER PROTECTION, A-RELEASE 28...40A, SHORT-CIRCUIT RELEASE 836A, SCREW TERMINAL, STANDARD SWITCHING CAPACITY AMBIENT TEMPERATURE -50 DEGREES C 500 SWITCHING CYCLES
CONTROLLO E CONTATTORI > Interruttori di protezione del motore
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲| Marca del prodotto | SIRIUS | |
| Denominazione del prodotto | interruttore automatico | |
| Esecuzione del prodotto | per protezione trasformatore | |
| Dati tecnici generali: | ||
| Ampliamento del prodotto | ||
| ● Blocchetto di contatti ausiliari | Sì | |
| Potenza dissipata [W] totale tip. | 20 W | |
| Resistenza di tenuta ad impulso di tensione valore nominale | 6 000 V | |
| Grado di protezione IP | ||
| ● lato frontale | IP20 | |
| Resistenza agli urti | 25g / 11 ms | |
| Durata di vita meccanica (numero di cici di manovra) | ||
| ● dei contatti principali tip. | 500 | |
| Condizioni ambientali: | ||
| Altitudine di installazione per altitudine s.l.m. max. | 2 000 m | |
| Temperatura ambiente | ||
| ● durante l'esercizio | -50 ... +60 °C | |
| ● durante l'immagazzinaggio | -50 ... +80 °C | |
| ● durante il trasporto | -50 ... +80 °C | |
| Circuito elettrico principale: | ||
| Valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente | 28 ... 40 A | |
| Tensione di impiego | ||
| ● valore nominale | 690 V | |
| ● con AC-3 valore nominale max. | 690 V | |
| Corrente di impiego | ||
| ● con AC-3 | ||
| — con 400 V valore nominale | 40 A | |
| Frequenza di commutazione | ||
| ● con AC-3 max. | 15 1/h | |
| Circuito elettrico ausiliario: | ||
| Numero dei contatti CO | ||
| ● per contatti ausiliari | 0 | |
| Funzione di protezione/ monitoraggio: | ||
| Classe di intervento | CLASS 10 | |
| Potere di interruzione estremo in cortocircuito (Icu) | ||
| ● con AC con 240 V valore nominale | 100 kA | |
| ● con AC con 400 V valore nominale | 50 kA | |
| ● con AC con 500 V valore nominale | 10 kA | |
| ● con AC con 690 V valore nominale | 4 kA | |
| Protezione da cortocircuito | ||
| Esecuzione dello sganciatore di sovracorrente e di cortocircuito | termomagnetico | |
| Montaggio/ Fissaggio/ Dimensioni: | ||
| Posizione di incasso | a piacere | |
| Tipo di fissaggio | fissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 50022 | |
| Altezza | 140 mm | |
| Larghezza | 55 mm | |
| Profondità | 149 mm | |
| Distanza da rispettare | ||
| ● per il montaggio in fila | ||
| — indietro | 0 mm | |
| — di lato | 0 mm | |
| Connessioni/Morsetti: | ||
| Funzione del prodotto | ||
| ● Morsetto rimovibile per circuito ausiliario e di comando | No | |
| Numero delle connessioni elettriche | ||
| ● per circuito principale | collegamento a vite con morsetto serracavo | |
| ● per circuito ausiliario e di comando | morsetti a vite | |
| Disposizione della connessione elettrica per circuito principale | frontale | |
| Tipi di sezioni di conduttore collegabili | ||
| ● per contatti principali | ||
| — monofilare | 2x (0,75 ... 16 mm²) | |
| — multifilare | 2x (0,75 ... 25 mm²), 1x (0,75 ... 35 mm²) | |
| — filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,75 ... 16 mm²), 0,75 ... 25 mm² | |
| ● con conduttori AWG per contatti principali | 2x (18 ... 2), 1x (18 ... 2) | |
