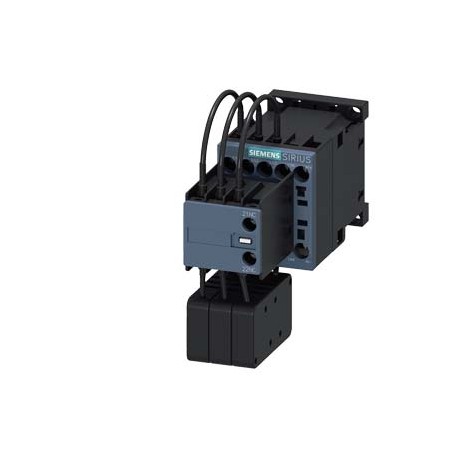

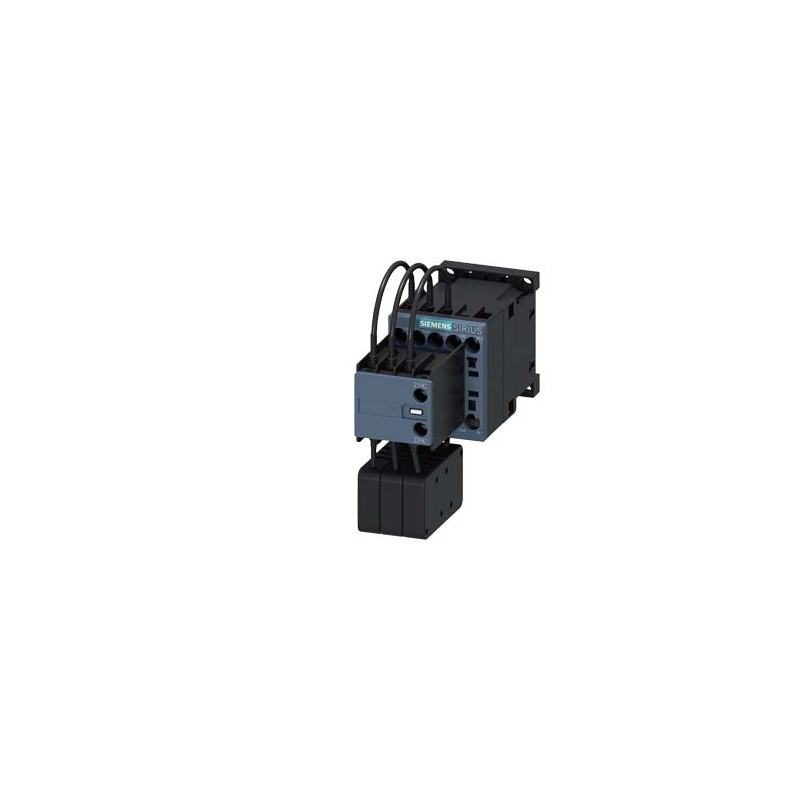

3RT2617-1BF45 SIEMENS contattore per condensatore, AC-6b 12,5 kVAr, / 400 V 2 NC, DC 110 V a 3 poli, grandez.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RT2617-1BF45 SIEMENS contattore per condensatore, AC-6b 12,5 kVAr, / 400 V 2 NC, DC 110 V a 3 poli, grandez..

3RT2617-1BF45

SIEMENS

contattore per condensatore, AC-6b 12,5 kVAr, / 400 V 2 NC, DC 110 V a 3 poli, grandezza costruttiva S00 morsetto a vite

CONTATTO., AC-6B, 12,5KVAR/400V, 2NC, DC 110V 3POLOS, TAM. TERMINALI A VITE S00. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $149.96
Prezzo unitario: $149.96

Quantità Prezzo
1+$149.96
2+$136.74
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

contattore per condensatore, AC-6b 12,5 kVAr, / 400 V 2 NC, DC 110 V a 3 poli, grandezza costruttiva S00 morsetto a vite
marca del prodottoSIRIUS
denominazione del prodottoContattori per condensatori
designazione del tipo di prodotto3RT26
Dati tecnici generali
grandezza costruttiva del contattoreS00
ampliamento del prodotto blocchetto di contatti ausiliariNo
tensione di isolamento
● del circuito principale con grado di inquinamento 3 valore nominale690 V
● del circuito ausiliario con grado di inquinamento 3 valore nominale690 V
tensione di tenuta a impulso
● del circuito principale valore nominale6 kV
● del circuito ausiliario valore nominale6 kV
tensione max. ammissibile per separazione sicura tra bobina e contatti principali secondo EN 60947-1400 V
resistenza agli urti con colpo ad onda rettangolare
● con DC7,3g / 5 ms, 4,7g / 10 ms
resistenza agli urti con colpo ad onda sinusoidale
● con DC11,4g / 5 ms, 7,3g / 10 ms
durata di vita meccanica (cicli di manovra)
● del contattore con blocchetto di contatti ausiliari montato tip.3 000 000
durata di vita elettrica (cicli di manovra)300 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)05/01/2014
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-55 ... +80 °C
umidità relativa min.10 %
umidità relativa a 55 °C secondo IEC 60068-2-30 max.95 %
Circuito elettrico principale
numero dei contatti nO per contatti principali3
numero dei contatti nC per contatti principali0
corrente di impiego con AC-6b con 690 V con temperatura ambiente di 60 °C valore nominale18 A
potenza reattiva di esercizio con AC-6b
● con 230 V a 50/60 Hz con temperatura ambiente di 60 °C valore nominale0 ... 7,2 kvar
● con 400 V a 50/60 Hz con temperatura ambiente di 60 °C valore nominale0 ... 12,5 kvar
● con 500 V a 50/60 Hz con temperatura ambiente di 60 °C valore nominale0 ... 15 kvar
● con 690 V a 50/60 Hz con temperatura ambiente di 60 °C valore nominale0 ... 21 kvar
frequenza di manovra a vuoto
● con DC500 1/h
frequenza di commutazione con AC-6b
● con 230 V max.180 1/h
● con 240 V max.180 1/h
● con 400 V max.180 1/h
● con 480 V max.180 1/h
● con 500 V max.180 1/h
● con 600 V max.180 1/h
● con 690 V max.180 1/h
Circuito di comando/ Comando
tipo di tensioneDC
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC
● valore nominale110 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando della bobina magnetica con DC
● valore iniziale0,85
● valore finale1,1
potenza di attrazione della bobina magnetica con DC4 W
potenza di ritenuta della bobina magnetica con DC4 W
ritardo di chiusura
● con DC30 ... 100 ms
ritardo di apertura
● con DC7 ... 13 ms
durata dell'arco10 ... 15 ms
esecuzione del comando del comando di commutazioneStandard A1 - A2
Circuito elettrico ausiliario
numero dei contatti nC per contatti ausiliari2
● montabile0
● con commutazione istantanea2
numero dei contatti nO per contatti ausiliari0
● montabile0
● con commutazione istantanea0
corrente di impiego dei contatti ausiliari con AC-12 max.10 A
corrente di impiego dei contatti ausiliari con AC-15
● con 230 V6 A
● con 400 V3 A
corrente di impiego dei contatti ausiliari con DC-13
● con 24 V6 A
● con 60 V2 A
● con 110 V1 A
● con 125 V0,9 A
● con 220 V0,3 A
affidabilità di contatto dei contatti ausiliari0,00000001
Dati nominali UL/CSA
caricabilità dei contatti dei contatti ausiliari secondo ULA600 / Q600
Protezione da cortocircuito
esecuzione della cartuccia fusibile
● per protezione da cortocircuito del circuito principale con tipo di assegnazione 1 necessariogG: 40 A (690 V, 50 kA)
● per protezione da cortocircuito dei blocchetti di contatti ausiliari necessariogG: 10 A (500 V, 1 kA)
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggiocon piano di montaggio verticale ruotabile a +/-180°, con piano di montaggio verticale inclinabile a +/- 22,5° in avanti e indietro
tipo di fissaggiofissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 50022
altezza125 mm
larghezza45 mm
profondità120 mm
distanza da rispettare
● per il montaggio in fila di lato10 mm
● da componenti messi a terra di lato10 mm
Connessioni /Morsetti
esecuzione del collegamento elettrico
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a vite
● sul contattore per contatti ausiliariMorsetti a vite
● della bobina magneticaMorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— multifilare2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— filo rigido o multifilare2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● con conduttori AWG per contatti principali2x (20 ... 16), 2x (18 ... 14), 2x 12
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— filo rigido o multifilare2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● con conduttori AWG per contatti ausiliari2x (20 ... 16), 2x (18 ... 14), 2x 12
tipo di sezioni minime collegabili per contatti principali con AC-6b
● a 40 °C1 x 4 mm², 2 x 2,5 mm²
● a 60 °C2 x 4 mm²
numero AWG come sezione di conduttore collegabile codificata per contatti principali20 ... 12
Sicurezza
funzione del prodotto
● contatto speculare secondo IEC 60947-4-1No
● guida forzata secondo IEC 60947-5-1No
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito per contatto verticale dal davanti
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

BV / Bureau Veritas

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

otherDangerous Good

Confirmation

Household and similar appliances

Transport Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata
Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra)
Ultima modifica:08/12/2021
Data
05/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RT2617-1BF45
Descrizionecontattore per condensatore, AC-6b 12,5 kVAr, / 400 V 2 NC, DC 110 V a 3 poli, grandezza costruttiva S00 morsetto a vite
Famiglia ProdottoContattori SIRIUS 3RT26 per carichi capacitivi (AC-6b), a 3 poli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PG / 41B
Metal FactorLBP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione60 Giorno / Giorni
Peso netto0,415 Kg
Dimensioni dell'imballo131,00 x 129,00 x 55,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209948426
UPC804766160226
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5330
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.14
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-10-06
eClass7.127-37-10-06
eClass827-37-10-06
eClass927-37-10-06
eClass9.127-37-10-06
ETIM5EC001079
ETIM6EC001079
ETIM7EC001079
ETIM8EC001079
IDEA44764
UNSPSC1539-12-15-29

Dati ETIM

ETIM: EC001079 - Contattore capacitivo

Valore Unità
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) DC
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 2
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di chiusura, contatti principali (EF001374) 3
numero di contatti di apertura, contatti principali (EF001375) 0
potenza reattiva nominale a 400 V, 50 Hz (EF007044) 12.5kvar
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V
