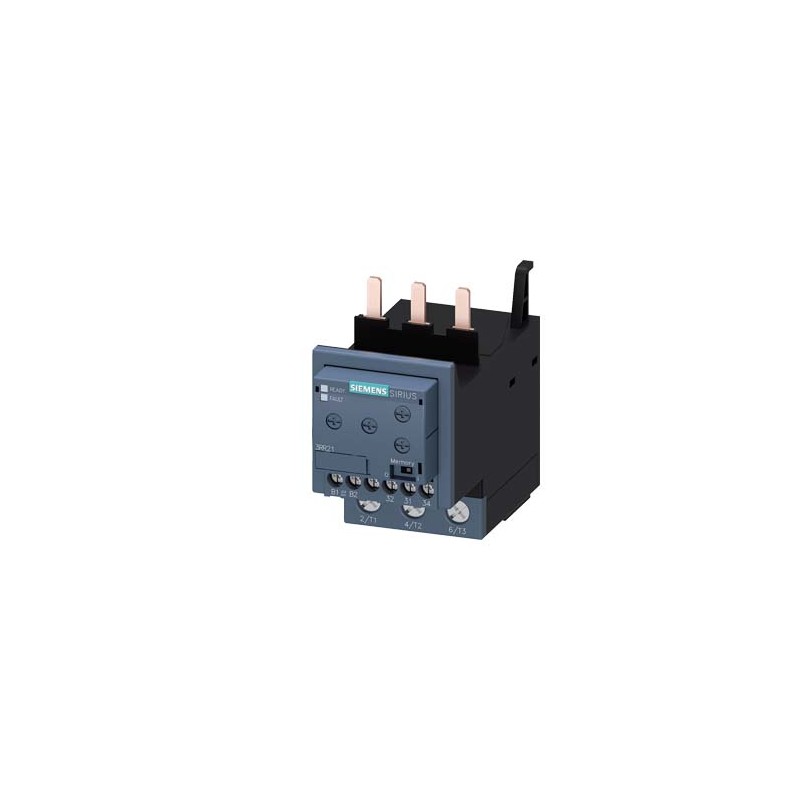

3RR2143-1AA30 SIEMENS relè di controllo, applicabile al contattore 3RT2, grandezza costruttiva S2 Basic, a i.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RR2143-1AA30 SIEMENS relè di controllo, applicabile al contattore 3RT2, grandezza costruttiva S2 Basic, a i..

3RR2143-1AA30

SIEMENS

relè di controllo, applicabile al contattore 3RT2, grandezza costruttiva S2 Basic, a impostazione analogica sorveglianza di corrente apparente 8...80 A, 50...60 Hz, Bifase alimentazione AC/DC 24 V 1 contatto CO controllo di superamento in positivo e in negativo della corrente mancanza di fase, rottura conduttore con o senza memorizzazione errore ritardo all'avvio 0-60 s soppressione picchi di interferenze 0-30 s isteresi di commutazione 6% tecnica di collegamento a vite

Maggiori dettagli


relè > relè di monitoraggio corrente

CONTROLLO E CONTATTORI > Relè termici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $192.04
Prezzo unitario: $192.04

Quantità Prezzo
1+$192.04
2+$181.35
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati tecnici

relè di controllo, applicabile al contattore 3RT2, grandezza costruttiva S2 Basic, a impostazione analogica sorveglianza di corrente apparente 8...80 A, 50...60 Hz, Bifase alimentazione AC/DC 24 V 1 contatto CO controllo di superamento in positivo e in negativo della corrente mancanza di fase, rottura conduttore con o senza memorizzazione errore ritardo all'avvio 0-60 s soppressione picchi di interferenze 0-30 s isteresi di commutazione 6% tecnica di collegamento a vite
marca del prodottoSIRIUS
denominazione del prodottoRelè di controllo
esecuzione del prodottoimpostabile analogicamente, controllo corrente bifase
designazione del tipo di prodotto3RR2
Dati tecnici generali
grandezza costruttiva del contattore combinabile specifica di aziendaS2
potenza apparente di impiego valore nominale4 VA
tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664
● con grado di inquinamento 3 valore nominale690 V
tensione di tenuta a impulso valore nominale6 kV
grado di protezione IP
● lato frontaleIP20
● del morsetto di collegamentoIP00
resistenza agli urti10g / 11 ms
resistenza a vibrazioni10 ... 55 Hz / 0,35 mm
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.100 000
codice di riferimento secondo IEC 81346-2:2009K
precisione di ripetibilità relativa2 %
Direttiva RoHS (data)03/01/2017
Tensione di alimentazione
tipo di tensione della tensione di alimentazioneAC/DC
tensione di alimentazione 1 con AC
● a 50 Hz valore nominale24 V
● a 60 Hz valore nominale24 V
tensione di alimentazione 1 con DC valore nominale24 V
frequenza della tensione di alimentazione 150 ... 60 Hz
Circuito di misura
tipo di corrente per il monitoraggioAC
valore di intervento impostabile per corrente
● 18 ... 80 A
● 28 ... 80 A
ritardo di intervento impostabile
● all'avviamento0 ... 60 s
● al superamento in positivo o in negativo del valore limite0 ... 30 s
Precisione
deriva di temperatura per ogni grado °C0,1 %/°C
Comunicazione/ Protocollo
protocollo viene supportato protocollo IO-LinkNo
tipo di tensione di alimentazione tramite IO-Link MasterNo
Circuito elettrico ausiliario
numero dei contatti CO
● per contatti ausiliari1
corrente di impiego dei contatti ausiliari con AC-15
● con 24 V3 A
● con 230 V3 A
● con 400 V3 A
corrente di impiego dei contatti ausiliari con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
caricabilità dei contatti dei contatti ausiliari secondo ULB300 / R300
Circuito elettrico principale
potenza di impiego valore nominale2,5 W
caricabilità in corrente dell'uscita statica nella modalità SIO200 mA
corrente di impiego con 17 V min.5 mA
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1ambiente A (ambiente industriale)
immunità ai disturbi EMC secondo IEC 60947-1ambiente A (ambiente industriale)
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito principaleNo
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
esecuzione del collegamento elettrico
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a vite
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— multifilare2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● con conduttori AWG per contatti principali2x (18 ... 2), 1x (18 ... 1)
sezione di conduttore collegabile per contatti principali
● filo rigido o multifilare1 ... 50 mm²
● filo flessibile con lavorazione dell'estremità del conduttore1 ... 35 mm²
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con conduttori AWG per contatti ausiliari2x (20 ... 14)
numero AWG come sezione di conduttore collegabile codificata per contatti principali18 ... 1
coppia di serraggio con morsetti a vite0,8 ... 1,2 N·m
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiomontaggio diretto
altezza99 mm
larghezza55 mm
profondità112 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso10 mm
— di lato0 mm
● da componenti messi a terra
— in avanti10 mm
— indietro0 mm
— verso l'alto10 mm
— di lato10 mm
— verso il basso10 mm
● da componenti in tensione
— in avanti10 mm
— indietro0 mm
— verso l'alto10 mm
— verso il basso10 mm
— di lato10 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

DNV-GL

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:18/01/2021
Data
13/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RR2143-1AA30
Descrizionerelè di controllo, applicabile al contattore 3RT2, grandezza costruttiva S2 Basic, a impostazione analogica sorveglianza di corrente apparente 8...80 A, 50...60 Hz, Bifase alimentazione AC/DC 24 V 1 contatto CO controllo di superamento in positivo e in negativo della corrente mancanza di fase, rottura conduttore con o senza memorizzazione errore ritardo all'avvio 0-60 s soppressione picchi di interferenze 0-30 s isteresi di commutazione 6% tecnica di collegamento a vite
Famiglia ProdottoControllo di corrente e di corrente attiva
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5A4 / 41H
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione60 Giorno / Giorni
Peso netto0,200 Kg
Dimensioni dell'imballo121,00 x 124,00 x 65,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209936225
UPC887621915261
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5343
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-18-02
eClass7.127-37-18-02
eClass827-37-18-02
eClass927-37-18-02
eClass9.127-37-18-02
ETIM5EC001440
ETIM6EC001440
ETIM7EC001440
ETIM8EC001440
IDEA44727
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC001440 - relè di monitoraggio corrente

Valore Unità
trasformatore di corrente esterno (EF001923) -
esecuzione del collegamento elettrico (EF003961) raccordo a vite
con morsetti amovibili (EF003340) true
sottocorrente monofase possibile (EF003405) false
sottocorrente trifase possibile (EF003406) false
sovracorrente monofase possibile (EF003407) false
sovracorrente trifase possibile (EF003408) false
finestra monofase possibile (EF003394) false
finestra trifase possibile (EF003395) false
contiene funzione sottocorrente di tensione continua (EF003409) false
contiene funzione sovracorrente di tensione continua (EF003410) false
funzione finestra di corrente continua (EF003411) false
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['-', '24']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['-', '24']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '24']V
tipo di tensione per l’azionamento (EF008242) AC/DC
intervallo di misura corrente (EF000417) ['8.0', '80.0']A
min. ritardo all’eccitazione impostabile (EF008190) 0s
max. ritardo all’eccitazione ammesso (EF008189) 60s
min. ritardo alla diseccitazione impostabile (EF008192) 0s
max. ritardo alla diseccitazione ammesso (EF008191) 30s
numero di contatti di riposo (EF008255) -
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) -
Larghezza (EF000008) 55.0mm
Altezza (EF000040) 99.0mm
profondità (EF000049) 112.0mm


Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf 279 Mbytes
3RR2143-1AA30 3RR2143-1AA30 IT_3RR2143-1AA30.pdf 249 Kbytes 3RR2143-1AA30 3RR2143-1AA30 IT_3RR2143-1AA30.pdf
