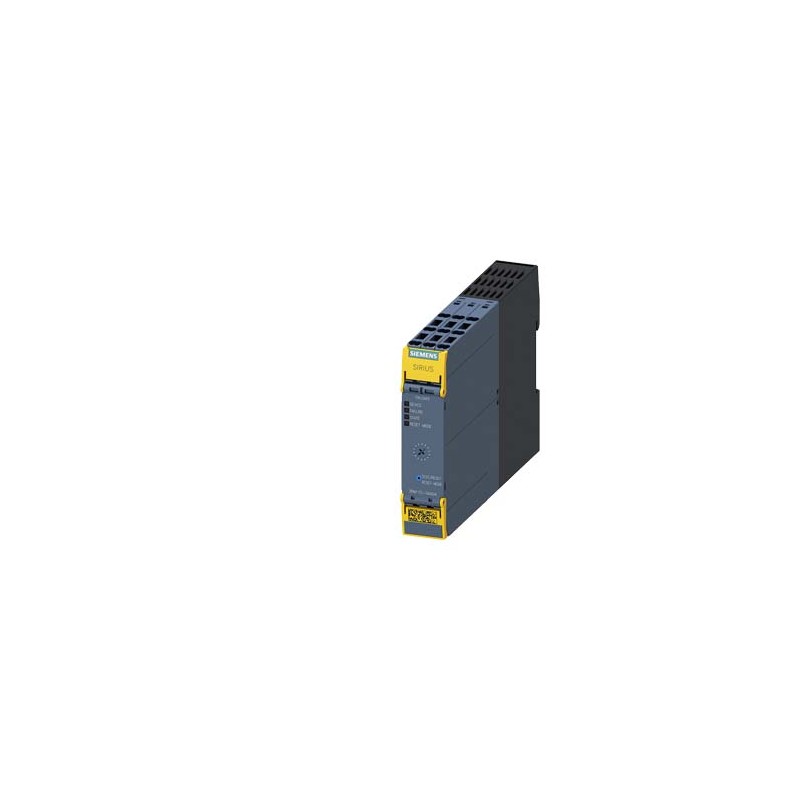

3RM1102-3AA04 SIEMENS avviatore diretto failsafe, 3RM1, 500 V, 0,09 ... 0,75 kW, 0,4 ... 2 A, DC 24 V, morse.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RM1102-3AA04 SIEMENS avviatore diretto failsafe, 3RM1, 500 V, 0,09 ... 0,75 kW, 0,4 ... 2 A, DC 24 V, morse..

3RM1102-3AA04

SIEMENS

avviatore diretto failsafe, 3RM1, 500 V, 0,09 ... 0,75 kW, 0,4 ... 2 A, DC 24 V, morsetti a vite/molla

Maggiori dettagli


Apparecchi elettrici a bassa tensione > combinazione starter motore

CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $350.86
Prezzo unitario: $350.86
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

avviatore diretto failsafe, 3RM1, 500 V, 0,09 ... 0,75 kW, 0,4 ... 2 A, DC 24 V, morsetti a vite/molla
marca del prodottoSIRIUS
categoria del prodottoAvviatori motore
denominazione del prodottoAvviatore diretto failsafe
esecuzione del prodottoCon protezione elettronica da sovraccarico e disinserzione di sicurezza
designazione del tipo di prodotto3RM1
Dati tecnici generali
classe di interventoCLASS 10A
variante di apparecchio secondo IEC 60947-4-23
funzione del prodottoavviatore diretto fail-safe
● protezione intrinseca dell'apparecchioSi
● per alimentazione di tensione protezione dall'inversione di polaritàSi
idoneità all'impiego connettore di apparecchiatura 3ZY12Si
tensione di isolamento valore nominale500 V
categoria di sovratensioneIII
tensione di tenuta a impulso valore nominale6 kV
tensione max. ammissibile per separazione sicura
● tra circuito principale e circuito ausiliario500 V
● tra circuito di comando e circuito ausiliario250 V
resistenza agli urti6 g / 11 ms
resistenza a vibrazioni1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz
frequenza di commutazione max.1 1/s
durata di vita meccanica (cicli di manovra) tip.15 000 000
codice di riferimento secondo IEC 81346-2:2009Q
Direttiva RoHS (data)03/01/2017
funzione del prodotto
● avviamento direttoSi
● avviamento reversibileNo
funzione del prodotto protezione da cortocircuitoNo
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1classe A
immunità ai disturbi EMC secondo IEC 60947-1Classe A
disturbi condotti
● di tipo burst secondo IEC 61000-4-43 kV / 5 kHz
● conduttore-terra di tipo surge secondo IEC 61000-4-54 kV sui cavi di segnale 2 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-52 kV
● per radiazione ad alta frequenza secondo IEC 61000-4-610 V
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
emissione di disturbi HF condotti secondo CISPR11Classe B per impiego in ambiente domestico, commerciale e industriale leggero
emissione di disturbi HF indotti dal campo secondo CISPR11Classe B per impiego in ambiente domestico, commerciale e industriale leggero
Sicurezza
tipo di dispositivo di sicurezza secondo IEC 61508-2Tipo B
livello di integrità di sicurezza (SIL) secondo IEC 615083
limite SIL richiesto (sistema parziale) secondo EN 62061SIL CL 3
performance Level (pL) secondo EN ISO 13849-1e
categoria secondo EN ISO 13849-14
categoria di arresto secondo EN 60204-10
quota di guasti non pericolosi (SFF)99,4 %
grado medio di copertura diagnostica (DCavg)99 %
intervallo di test diagnostico mediante funzione di test interna max.600 s
intervallo di test funzionale max.1 y
tasso di guasto [FIT]
● per la quota di guasti potenzialmente pericolosi riconoscibili (λdd)1 400 FIT
● per la quota di guasti potenzialmente pericolosi non riconoscibili (λdu)16 FIT
PFHD per alto tasso di richiesta secondo EN 620610,00000002 1/h
PFDavg per basso tasso di richiesta secondo IEC 615080,000018
MTTFd75 y
HFT secondo IEC 615081
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 6150820 y
stato sicuroCircuito di carico aperto
grado di protezione IP lato frontale secondo IEC 60529IP20
protezione contro i contatti accidentali lato frontale secondo IEC 60529sicuro a prova di dito
ritardo alla disinserzione con richiesta relativa alla sicurezza
● con disinserzione tramite ingressi di comando max.43 ms
● con disinserzione tramite tensione di alimentazione max.120 ms
HFT secondo IEC 61508 riferito ad ATEX0
PFDavg per basso tasso di richiesta secondo IEC 61508 riferito ad ATEX0,0005
PFHD per alto tasso di richiesta secondo EN 62061 riferito ad ATEX0,00000005 1/h
livello di integrità di sicurezza (SIL) secondo IEC 61508 riferito ad ATEXSIL2
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 61508 riferito ad ATEX3 y
Circuito elettrico principale
numero di poli per circuito principale3
esecuzione del contatto di commutazioneIbrido
valore di intervento impostabile per corrente dello sganciatore di sovraccarico dipendente dalla corrente0,4 ... 2 A
carico minimo [%]20 %; della corrente nominale impostata
esecuzione della protezione motorecomando elettronico
tensione di impiego valore nominale48 ... 500 V
tolleranza simmetrica relativa della tensione di impiego10 %
frequenza di impiego 1 valore nominale50 Hz
frequenza di impiego 2 valore nominale60 Hz
tolleranza simmetrica relativa della frequenza di impiego10 %
corrente di impiego
● con AC con 400 V valore nominale2 A
● con AC-3 con 400 V valore nominale2 A
● con AC-53a con 400 V con temperatura ambiente di 40 °C valore nominale2 A
caricabilità in corrente all'avviamento max.16 A
potenza di impiego per motore trifase con 400 V a 50 Hz0,09 ... 0,75 kW
Ingressi/ Uscite
tensione di ingresso sull'ingresso digitale
● con DC valore nominale24 V
● per segnale <0> con DC0 ... 5 V
● per segnale <1> con DC15 ... 30
corrente di ingresso sull'ingresso digitale
● per segnale <1> con DC8 mA
● per segnale <0> con DC1 mA
numero dei contatti CO per contatti ausiliari1
corrente di impiego dei contatti ausiliari con AC-15 con 230 V max.3 A
corrente di impiego dei contatti ausiliari con DC-13 con 24 V max.1 A
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC valore nominale19,2 ... 30 V
tolleranza negativa relativa della tensione di alimentazione di comando con DC20 %
tolleranza positiva relativa della tensione di alimentazione di comando con DC25 %
tensione di alimentazione di comando 1 con DC valore nominale24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,8
● valore finale1,25
corrente di comando con DC
● con modo di funzionamento standby13 mA
● all'inserzione150 mA
● durante l'esercizio57 mA
durata del picco della corrente di inserzione con 24 V85 ms
potenza dissipata [W] nel circuito ausiliario e di comando
● in stato di commutazione OFF
— con circuito di bypass0,35 W
● in stato di commutazione ON
— con circuito di bypass1,37 W
Tempi di reazione
ritardo all'inserzione65 ... 76 ms
ritardo alla disinserzione30 ... 43 ms
Elettronica di potenza
corrente di impiego
● a 40 °C valore nominale2 A
● a 50 °C valore nominale2 A
● a 55 °C valore nominale2 A
● a 60 °C valore nominale2 A
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioverticale, orizzontale, in piedi (attenzione al derating)
tipo di fissaggiofissaggio a vite e a scatto su guida profilata 35 mm
altezza100 mm
larghezza22,5 mm
profondità141,6 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto50 mm
— verso il basso50 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto50 mm
— di lato3,5 mm
— verso il basso50 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.4 000 m; Per il derating vedi il manuale
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +70 °C
● durante il trasporto-40 ... +70 °C
categoria ambientale durante l'esercizio secondo IEC 607213K6 (nessuna formazione di ghiaccio, condensa solo occasionale), 3C3 (nessuna nebbia salina), 3S2 (la sabbia non deve penetrare negli apparecchi), 3M6
umidità relativa durante l'esercizio10 ... 95 %
pressione atmosferica secondo SN 31205900 ... 1 060 hPa
Comunicazione/ Protocollo
protocollo viene supportato
● protocollo PROFINET IONo
● protocollo PROFIsafeNo
funzione del prodotto comunicazione di busNo
protocollo viene supportato protocollo AS-InterfaceNo
Connessioni /Morsetti
esecuzione del collegamento elettricomorsetti a vite per circuito principale, morsetti a molla (push-in) per circuito di comando
● per circuito principalemorsetti a vite
● per circuito ausiliario e di comandomorsetti a molla (push-in)
lunghezza cavo per motore non schermato max.100 m
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 … 4 mm²), 2x (0,5 … 1,5 mm²)
● con conduttori AWG per contatti principali1x (20 ... 12), 2x (20 ... 14)
sezione di conduttore collegabile per contatti principali
● filo rigido o multifilare0,5 ... 4 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 4 mm²
sezione di conduttore collegabile per contatti ausiliari
● filo rigido o multifilare0,5 ... 1,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 1 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,5 ... 1,5 mm²
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²)
— filo flessibile senza lavorazione dell'estremità del conduttore1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● con conduttori AWG per contatti ausiliari1x (20 ... 16), 2x (20 ... 16)
numero AWG come sezione di conduttore collegabile codificata
● per contatti principali20 ... 12
● per contatti ausiliari20 ... 16
Dati nominali UL/CSA
potenza meccanica erogata [hp]
● per motore monofase in corrente alternata
— con 230 V valore nominale0,125 hp
● per motore trifase
— con 200/208 V valore nominale0,333 hp
— con 220/230 V valore nominale0,333 hp
— con 460/480 V valore nominale0,75 hp
tensione di impiego con AC
● secondo UL valore nominale480 V
● secondo CSA valore nominale400 V
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

For use in hazardous locationsFunctional Safety/Safety of MachineryDeclaration of Conformityother

ATEX-EC-Type-Examination-Certificate

Type Examination Certificate

EC/EU-Declaration of Conformity

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:26/01/2022
Data
14/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RM1102-3AA04
Descrizioneavviatore diretto failsafe, 3RM1, 500 V, 0,09 ... 0,75 kW, 0,4 ... 2 A, DC 24 V, morsetti a vite/molla
Famiglia ProdottoAvviatori motore SIRIUS 3RM1
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AL / 41D
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione120 Giorno / Giorni
Peso netto0,308 Kg
Dimensioni dell'imballo36,00 x 109,00 x 167,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209935945
UPC887621775575
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3762
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.03.17
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1539-12-15-21

Dati ETIM

ETIM: EC001037 - combinazione starter motore

Valore Unità
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (EF009607) -A
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (EF009608) -A
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (EF009606) -A
tipo di avviatore motore (EF009598) -
supporta il protocollo per altri sistemi bus (EF003062) -
reset esterno possibile (EF003426) -
supporta protocollo SUCONET (EF003060) -
tipo di protezione (NEMA) (EF011959) -
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (EF009605) -A
supporta il protocollo per DeviceNet Safety (EF007520) -
protocollo INTERBUS per Safety (EF006662) -
montaggio su guida portante possibile (EF003972) -
potenza d’esercizio nominale per AC-3, 230 V, 3 fasi (EF009599) -kW
temperatura ambiente, limite superiore senza limitazione (EF009603) -°C
corrente d’esercizio nominale per AC-3, 400 V (EF009602) -A
supporta il protocollo per PROFINET IO (EF007525) -
supporta il protocollo per EtherNet/IP (EF007521) -
supporta protocollo CAN (EF003053) -
supporta protocollo TCP/IP (EF003050) -
numero di contatti ausiliari, contatti di riposo (EF001377) -
protezione da sovraccarico a compensazione termica (EF009604) -
supporta protocollo Data-Highway (EF003058) -
supporta il protocollo per SERCOS (EF006657) -
supporta il protocollo per Foundation Fieldbus (EF007522) -
supporta il protocollo per PROFINET CBA (EF007524) -
supporta il protocollo per SafetyBUS p (EF007527) -
numero di segnalatori luminosi (EF001965) -
supporta protocollo PROFIBUS (EF003052) -
supporta protocollo DeviceNet (EF003059) -
tipo coordinamento secondo IEC 60947-4-3 (EF012390) -
supporta il protocollo per LON (EF003017) -
supporta protocollo ASI (EF003051) -
supporta protocollo INTERBUS (EF003054) -
supporta il protocollo per PROFIsafe (EF007526) -
potenza nominale, 575 V, 60 Hz, 3 fase (EF009601) -kW
supporta protocollo Modbus (EF003057) -
supporta il protocollo per AS-Interface Safety at Work (EF007519) -
numero di contatti ausiliari, contatti di chiusura (EF001376) -
adatto per arresto d’emergenza (EF001433) -
con attivatore di corto circuito (EF006691) false
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) ['-', '-']V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) ['-', '-']V
tensione di alimentazione pilota nominale Us per DC (EF003980) ['24', '24']V
tipo di tensione per l’azionamento (EF008242) DC
potenza d’esercizio nominale per AC-3, 400 V (EF001364) 0.75kW
potenza nominale, 460 V, 60 Hz, 3 fase (EF009600) 0.551624063kW
corrente d’esercizio nominale Ie (EF001443) 2A
intervallo di regolazione sganciatore di sovraccarico (EF002336) ['2', '2']A
classe di intervento (EF006668) classe 10 A
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando (EF006979) altri
con trasformatore (EF000278) false
numero di punti di comando (EF001372) 0
con fusibile (EF006693) false
grado di protezione (IP) (EF005474) IP20
Larghezza (EF000008) 22.5mm
Altezza (EF000040) 100.0mm
profondità (EF000049) 141.6mm



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RM1102-3AA04 3RM1102-3AA04 IT_3RM1102-3AA04.pdf 379 Kbytes 3RM1102-3AA04 3RM1102-3AA04 IT_3RM1102-3AA04.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
