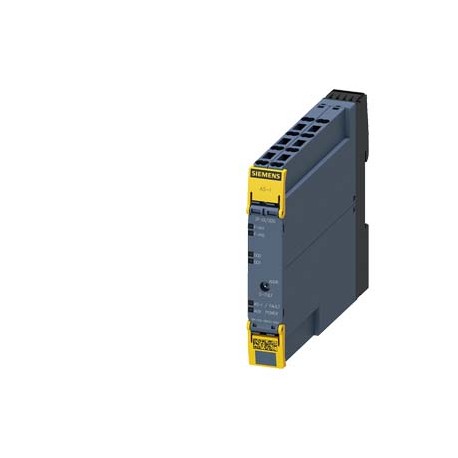

3RK1405-2BG00-2AA2 SIEMENS modulo ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x ingres.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1405-2BG00-2AA2 SIEMENS modulo ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x ingres..

3RK1405-2BG00-2AA2

SIEMENS

modulo ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita commutabile morsetti a molla larghezza costruttiva 17,5 mm

MODULO COMP. ASISAFE SLIMLINE IP20, SLAVE SEC., 2F-DI/2DQ MORSETTI A MOLLA, 17,5 MM PER SENSORI MECCANICI 2 USCITE STANDARD.

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $301.93
Prezzo unitario: $301.93
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita commutabile morsetti a molla larghezza costruttiva 17,5 mm
denominazione del prodottoModuli I/O Slimline Compact per l'impiego nel quadro elettrico
esecuzione del prodottoAS-i SC17.5F, 2F-DI/2DQ
Dati tecnici generali
grado di protezione IPIP20
esecuzione del tipo di slaveslave standard
il profilo slave AS-interfaceS-7.B.F
ID1-CodeF; Impostazione di fabbrica, modificabile
tensione di impiego secondo specifica AS-Interface18 ... 31,6 V
funzione del prodotto idoneità per AS-i Power24VSi
protocollo viene supportato protocollo AS-InterfaceSi
corrente assorbita da cavi profilati dell'AS-Interface
● con 30 V max.270 mA
● con 24 V con AS-i Power24V max.270 mA
tipo di impostazione indirizzo degli slave AS-itramite presa di indirizzamento frontale
esecuzione della visualizzazione
● come visualizzazione di stato degli ingressi/delle usciteLED giallo/rosso
● per AS-InterfaceLED verde/rosso
codice di riferimento
● secondo EN 61346-2K
● secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
resistenza agli urti15 g / 11 ms (moduli) o 10 g / 11 ms (moduli con connettore di apparecchiatura)
altre avvertenzePer l'alimentazione dei circuiti di uscita è necessaria una alimentazione addizionale esterna (AUX-POWER) con da 20 a 30 V DC L'alimentazione addizionale deve essere conforme alla IEC 60990 (PELV), classe di protezione III.
Ingressi digitali
numero di ingressi digitali0
numero di ingressi digitali di sicurezza2
tipo di caratteristica di ingressomechanical contacts
uscitas digitales
numero delle uscite digitali2
esecuzione dell'uscita di commutazionetransistor (PNP)
funzione del prodotto per alimentazione di tensione protezione dall'inversione di polaritàSi
caratteristica dell'uscita resistente a cortocircuitoSi
funzione del prodottoProtezione da induzione integrata
corrente totale delle uscite digitali per ogni modulo max.0,5 A
● nota0,2 A con alimentazione tramite AS-Interface / 0,5 A con alimentazione mediante Uaux
tipo di tensione di alimentazione sulle usciteAS-Interface / U_AUX commutabile
caricabilità in corrente dell'uscita statica con DC-13 con 24 V0,5 A; 0,15 A con alimentazione tramite AS-Interface / 0,5 A con alimentazione mediante Uaux
Ingressi analogici
numero degli ingressi analogici0
Uscite analogiche
numero delle uscite analogiche0
Sicurezza
livello di integrità di sicurezza (SIL) secondo IEC 615083
performance Level (pL) secondo EN ISO 13849-1e
categoria secondo EN ISO 13849-1fino a categoria 4
quota di guasti non pericolosi (SFF)99 %
PFHD per alto tasso di richiesta secondo EN 620610,0000000045 1/h
PFDavg per basso tasso di richiesta secondo IEC 615080,000005
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 6150820 y
Connettore di apparecchiatura
caricabilità in corrente dell'interfaccia verso il connettore di apparecchiatura
● per AS-Interface2 A
● per tensione ausiliaria esterna4 A
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite e a scatto
altezza100 mm
larghezza17,5 mm
profondità120 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +85 °C
Connessioni /Morsetti
esecuzione del collegamento elettrico degli ingressi e delle usciteMorsetti a molla
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttore1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● con conduttori AWG filo rigido1x (20 ... 16), 2x (20 ... 16)
● con conduttori AWG multifilare1x (20 ... 16), 2x (20 ... 16)
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

ASI-Certification

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:09/10/2021
Data
11/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK1405-2BG00-2AA2
Descrizionemodulo ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI/2DQ, IP20 2 x ingressi per sensori meccanici 2 x uscite standard DC 24 V alimentazione di uscita commutabile morsetti a molla larghezza costruttiva 17,5 mm
Famiglia ProdottoSlimLine Compact
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,183 Kg
Dimensioni dell'imballo111,00 x 159,00 x 38,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209974579
UPC804766359804
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1532-15-17-05
