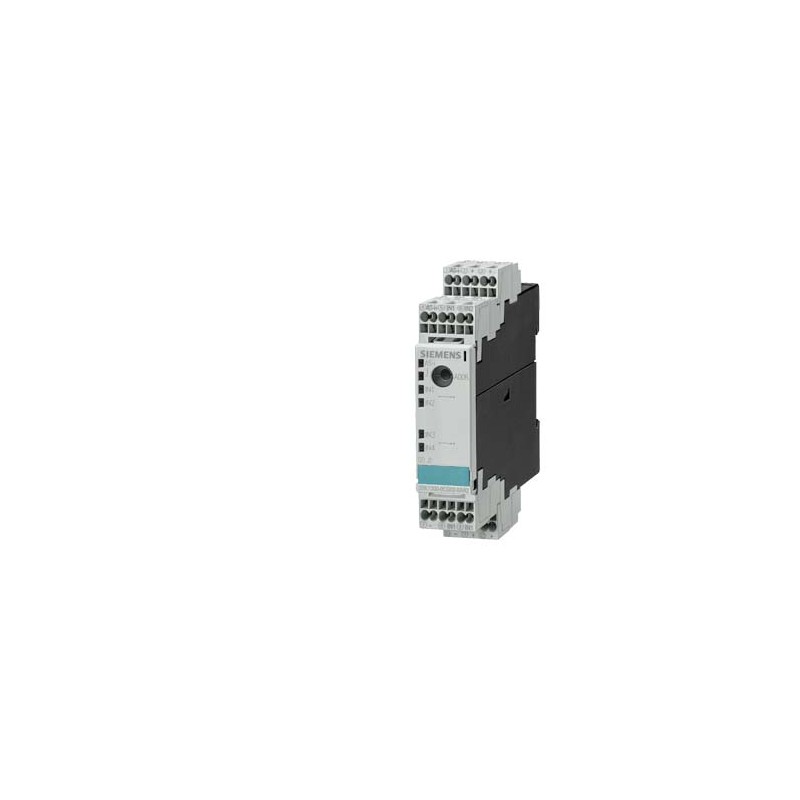

3RK1200-0CG00-0AA2 SIEMENS modulo AS-i SlimLine Prodotto di fine serie !!! S22.5 digital 4DI, IP20 4 x ingre.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1200-0CG00-0AA2 SIEMENS modulo AS-i SlimLine Prodotto di fine serie !!! S22.5 digital 4DI, IP20 4 x ingre..

3RK1200-0CG00-0AA2

SIEMENS

modulo AS-i SlimLine Prodotto di fine serie !!! S22.5 digital 4DI, IP20 4 x ingressi per sensore a 2 fili morsetti a molla larghezza costruttiva 22,5 mm

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale

CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tensione di alimentazione per DC (EF007534) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 4
numero di uscite digitali (EF001993) 0
ingressi digitali configurabili (EF008516) FALSE
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 5.0mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) DC / DC
tipo di uscita digitale (EF003601) senza
tensione ammessa nell’uscita (EF007553) ['-', '-']V
tipo di tensione d’uscita (EF008222) #NO_DATA# / DC
protezione da corto circuito, uscite presenti (EF003203) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
esecuzione del collegamento elettrico (EF003961) raccordo a molla
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) -
risorsa corrispondente (Ex ib) (EF004142) -
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 22.5mm
Altezza (EF000040) 103.0mm
profondità (EF000049) 86.0mm
corrente d’uscita (EF003202) -A


modulo AS-i SlimLine Prodotto di fine serie !!! S22.5 digital 4DI, IP20 4 x ingressi per sensore a 2 fili morsetti a molla larghezza costruttiva 22,5 mm
Dati tecnici generali
esecuzione del prodottoSlimLine S22,5 - moduli I/O per utilizzo in quadro elettrico IP20
Esecuzione del tipo di slaveslave standard
Tipo4 ingressi
Configurazione I/O0
Codice ID/ID20/F
Protocollo viene supportato protocollo AS-InterfaceSì
AS-Interface potenza assorbita totale max.mA50
tensione di funzionamento secondo specifica AS-InterfaceV26,5 ... 31,6
Indirizzamentopresa di indirizzamento frontale
esecuzione del collegamento elettrico degli ingressi e delle uscitemorsetti a molla
Codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
Codice di riferimento secondo EN 61346-2K
notaPer l'alimentazione dei circuiti di uscita è necessaria un'alimentazione aggiuntiva esterna (AUX POWER) da 20 a 30 V DC. L'alimentazione aggiuntiva deve essere conforme alla norma VDE 0106 (PELV), classe di protezione III.
Nota 1utensile allentamento morsetti a molla: vedere accessori
Alimentazione sensore
Tipo di tensione di alimentazione per alimentazione sensoremediante AS-Interface
Tensione di ingressoV20 ... 30
Caratteristica dell'alimentazione sensori resistente a cortocircuito e sovraccaricoSì
Ingressi
numero di ingressi digitali4
Tipo di tecnica di collegamentotecnica a 2 conduttori
Circuitazione ingressotransistor PNP
Tipo di tensione delle tensioni di ingressoDC
Ingressi livello commutazione high minV10
Corrente di ingresso sull'ingresso digitale
● per segnale <1> min.mA5
● per segnale <0> max.mA1,5
Ingressi alimentazione sensori mediante AS-Interfaceresistente a cortocircuito e sovraccarico
Uscite
numero delle uscite digitali0
Tensione di uscita con DC con 24 VV22 ... 24
Visualizzazione di stato
● indicatore I/OLED giallo
● AS-InterfaceLED verde
● FAULTLED rosso
Assegnazione dei bit di dati
● D0IN1
● D1IN2
● D2IN3
● D3IN4
Condizioni ambientali
temperatura ambiente
● durante l'esercizio°C-25 ... +70
● durante l'immagazzinaggio°C-40 ... +85
grado di protezione IPIP20
Dati meccanici
larghezzamm22,5
altezzamm103
profonditàmm86
Tipo di fissaggiomontaggio su guida profilata da 35 mm oppure montaggio a parete mediante linguette a incastro
Sezione di allacciamento
● monofilare2 x (0,25 - 1,5) mm²
● a filo capillare
— con manicotto terminale2 x (0,25 - 1) mm²
— senza manicotto terminale2 x (0,25 - 1,5) mm²
● AWG mono- o multifilariAWG 2 x (24 - 16) mm²
Certificati/ Approvazioni
General Product ApprovalEMCDeclaration of Conformity

CSA

UL

EAC

RCM

EC/EU-Declaration of Conformity

Miscellaneous

Shipping Approval

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

other

ASI-Certification

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:15/05/2020


Prodotto
Numero Articolo (MFN)3RK1200-0CG00-0AA2
Descrizionemodulo AS-i SlimLine Prodotto di fine serie !!! S22.5 digital 4DI, IP20 4 x ingressi per sensore a 2 fili morsetti a molla larghezza costruttiva 22,5 mm
Famiglia ProdottoPanoramica dati per l'ordinazione
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 01.12.16
Note
per il successore vedi https://support.industry.siemens.com/cs/ww/it/view/109743
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,130 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo29,00 x 99,00 x 107,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209447806
UPC754554735184
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
