3RF3416-1BB04
SIEMENS
1

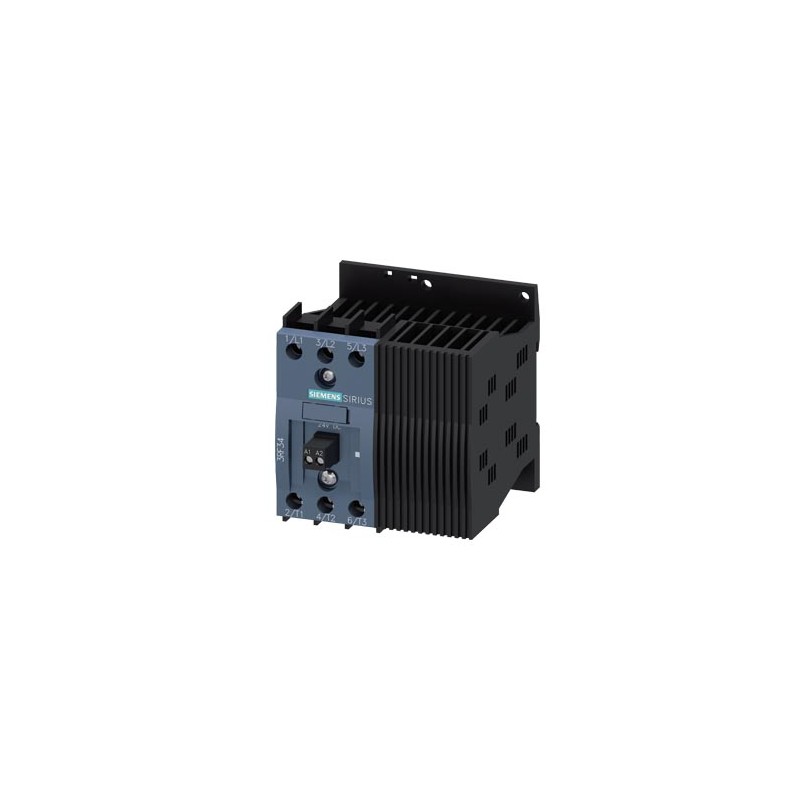

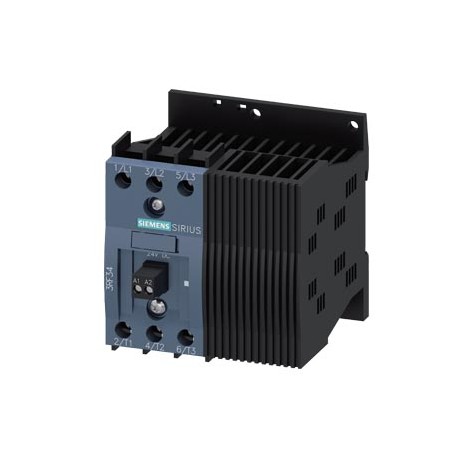

Contattore statico trifase 3RF3 AC 53 / 16 A / 40 °C 48-480 V / DC 24 V a comando bifase con commutazione istantanea morsetto a vite
SIRIUS Innovations Contattore statico trifase AC53 16A 40 GRADI C 48-480V / 24V DC collegamento a vite. Prodotto su ordinazione senza possibilità di restituzione o annullamento.
CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Contattore statico trifase 3RF3 AC 53 / 16 A / 40 °C 48-480 V / DC 24 V a comando bifase con commutazione istantanea morsetto a vite | ||||||||||||||||||||||||||
marca del prodotto | SIRIUS | |||||||||||||||||||||||||
denominazione del prodotto | contattore statico | |||||||||||||||||||||||||
esecuzione del prodotto | con controllo a 2 fasi | |||||||||||||||||||||||||
designazione del tipo di prodotto | 3RF34 | |||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● _1 degli accessori ordinabili | 3RA2921-1BA00 | |||||||||||||||||||||||||
● _2 degli accessori ordinabili | 3RF3900-0QA88 | |||||||||||||||||||||||||
denominazione del prodotto | ||||||||||||||||||||||||||
● _1 degli accessori ordinabili | Modulo di collegamento | |||||||||||||||||||||||||
● _2 degli accessori ordinabili | Adattatore di collegamento | |||||||||||||||||||||||||
Dati tecnici generali | ||||||||||||||||||||||||||
funzione del prodotto | inserzione istantanea | |||||||||||||||||||||||||
potenza dissipata [W] con valore nominale di corrente senza il valore della corrente di carico tip. | 0,4 W | |||||||||||||||||||||||||
tensione di isolamento valore nominale | 600 V | |||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | DC | |||||||||||||||||||||||||
tensione di tenuta a impulso del circuito principale valore nominale | 6 kV | |||||||||||||||||||||||||
resistenza agli urti secondo IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
resistenza a vibrazioni secondo IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
certificato di idoneità | CE / UL / CSA / CCC / C-Tick (RCM) | |||||||||||||||||||||||||
codice di riferimento secondo IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
Direttiva RoHS (data) | 05/28/2009 | |||||||||||||||||||||||||
Circuito elettrico principale | ||||||||||||||||||||||||||
numero di poli per circuito principale | 3 | |||||||||||||||||||||||||
numero dei contatti nO per contatti principali | 2 | |||||||||||||||||||||||||
numero dei contatti nC per contatti principali | 0 | |||||||||||||||||||||||||
tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz valore nominale | 48 ... 480 V | |||||||||||||||||||||||||
● a 60 Hz valore nominale | 48 ... 480 V | |||||||||||||||||||||||||
frequenza di impiego valore nominale | 50 ... 60 Hz | |||||||||||||||||||||||||
tolleranza simmetrica relativa della frequenza di impiego | 10 % | |||||||||||||||||||||||||
campo di lavoro riferito alla tensione di impiego con AC | ||||||||||||||||||||||||||
● a 50 Hz | 40 ... 506 V | |||||||||||||||||||||||||
● a 60 Hz | 40 ... 506 V | |||||||||||||||||||||||||
corrente di impiego | ||||||||||||||||||||||||||
● con AC-3 con 400 V valore nominale | 16 A | |||||||||||||||||||||||||
● con AC-53a con 400 V con temperatura ambiente di 40 °C valore nominale | 16 A | |||||||||||||||||||||||||
corrente di impiego min. | 500 mA | |||||||||||||||||||||||||
potenza di impiego | ||||||||||||||||||||||||||
● con AC-3 con 400 V valore nominale | 7,5 kW | |||||||||||||||||||||||||
velocità di salita tensione sul tiristore per contatti principali max. ammissibile | 1 000 V/µs | |||||||||||||||||||||||||
tensione di interdizione sul tiristore per contatti principali max. ammissibile | 1 200 V | |||||||||||||||||||||||||
corrente di blocco del tiristore | 10 mA | |||||||||||||||||||||||||
temperatura di derating | 40 °C | |||||||||||||||||||||||||
resistenza di tenuta ad impulso di corrente valore nominale | 1 150 A | |||||||||||||||||||||||||
valore I2t max. | 6 600 A²·s | |||||||||||||||||||||||||
Circuito di comando/ Comando | ||||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione di comando | DC | |||||||||||||||||||||||||
tensione di alimentazione di comando 1 | ||||||||||||||||||||||||||
● con DC valore nominale | 24 V | |||||||||||||||||||||||||
tensione di alimentazione di comando | ||||||||||||||||||||||||||
● con DC valore iniziale per riconoscimento del segnale <1> | 15 V | |||||||||||||||||||||||||
● con DC valore finale per riconoscimento di segnale<0> | 5 V | |||||||||||||||||||||||||
tolleranza simmetrica della frequenza di rete | 5 Hz | |||||||||||||||||||||||||
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC | ||||||||||||||||||||||||||
● valore iniziale | 0,63 | |||||||||||||||||||||||||
● valore finale | 1,25 | |||||||||||||||||||||||||
corrente di comando con tensione di alimentazione di comando minima | ||||||||||||||||||||||||||
● con DC | 2 mA | |||||||||||||||||||||||||
corrente di comando con DC valore nominale | 15 mA | |||||||||||||||||||||||||
ritardo all'inserzione | 1 ms | |||||||||||||||||||||||||
ritardo alla disinserzione | 1 ms; max. una semionda in più | |||||||||||||||||||||||||
Circuito elettrico ausiliario | ||||||||||||||||||||||||||
numero dei contatti nC per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti nO per contatti ausiliari | 0 | |||||||||||||||||||||||||
numero dei contatti CO per contatti ausiliari | 0 | |||||||||||||||||||||||||
Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||
posizione di montaggio | verticale | |||||||||||||||||||||||||
tipo di fissaggio | fissaggio a vite e a scatto su guida profilata 35 mm | |||||||||||||||||||||||||
● montaggio in fila | Si | |||||||||||||||||||||||||
altezza | 95 mm | |||||||||||||||||||||||||
larghezza | 90 mm | |||||||||||||||||||||||||
profondità | 100,8 mm | |||||||||||||||||||||||||
distanza da rispettare per il montaggio in fila | ||||||||||||||||||||||||||
● verso l'alto | 70 mm | |||||||||||||||||||||||||
● verso il basso | 50 mm | |||||||||||||||||||||||||
Connessioni /Morsetti | ||||||||||||||||||||||||||
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comando | Si | |||||||||||||||||||||||||
esecuzione del collegamento elettrico | ||||||||||||||||||||||||||
● per circuito principale | morsetti a vite | |||||||||||||||||||||||||
● per circuito ausiliario e di comando | morsetti a vite | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti principali | ||||||||||||||||||||||||||
— filo rigido | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
● con conduttori AWG per contatti principali | 2x (18 ... 14) | |||||||||||||||||||||||||
sezione di conduttore collegabile per contatti principali | ||||||||||||||||||||||||||
● filo rigido o multifilare | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
● filo flessibile con lavorazione dell'estremità del conduttore | 0,5 ... 1,5 mm² | |||||||||||||||||||||||||
● filo flessibile senza lavorazione dell'estremità del conduttore | 0,5 ... 2,5 mm² | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● per contatti ausiliari e di comando | ||||||||||||||||||||||||||
— filo rigido | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— filo flessibile con lavorazione dell'estremità del conduttore | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
— filo flessibile senza lavorazione dell'estremità del conduttore | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) | |||||||||||||||||||||||||
● con conduttori AWG per contatti ausiliari e di comando | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
numero AWG come sezione di conduttore collegabile codificata per contatti principali | 14 ... 10 | |||||||||||||||||||||||||
coppia di serraggio | ||||||||||||||||||||||||||
● per contatti principali con morsetti a vite | 2 ... 2,5 N·m | |||||||||||||||||||||||||
● per contatti ausiliari e di comando con morsetti a vite | 0,5 ... 0,6 N·m | |||||||||||||||||||||||||
coppia di serraggio [lbf·in] | ||||||||||||||||||||||||||
● per contatti principali con morsetti a vite | 18 ... 22 lbf·in | |||||||||||||||||||||||||
● per contatti ausiliari e di comando con morsetti a vite | 7,5 ... 5,3 lbf·in | |||||||||||||||||||||||||
esecuzione del filetto della vite di collegamento | ||||||||||||||||||||||||||
● per contatti principali | M4 | |||||||||||||||||||||||||
● dei contatti ausiliari e di comando | M3 | |||||||||||||||||||||||||
lunghezza di spelatura del cavo | ||||||||||||||||||||||||||
● per contatti principali | 7 mm | |||||||||||||||||||||||||
● per contatti ausiliari e di comando | 7 mm | |||||||||||||||||||||||||
Dati nominali UL/CSA | ||||||||||||||||||||||||||
corrente a pieno carico (FLA) per motore trifase | ||||||||||||||||||||||||||
● con 480 V valore nominale | 7,6 A | |||||||||||||||||||||||||
potenza meccanica erogata [hp] per motore trifase | ||||||||||||||||||||||||||
● con 200/208 V valore nominale | 2 hp | |||||||||||||||||||||||||
● con 220/230 V valore nominale | 2 hp | |||||||||||||||||||||||||
● con 460/480 V valore nominale | 5 hp | |||||||||||||||||||||||||
Sicurezza | ||||||||||||||||||||||||||
quota di guasti pericolosi per alto tasso di richiesta secondo SN 31920 | 50 % | |||||||||||||||||||||||||
MTTF per alto tasso di richiesta | 76 y | |||||||||||||||||||||||||
valore T1 per intervallo di proof test o durata di utilizzo secondo IEC 61508 | 20 y | |||||||||||||||||||||||||
grado di protezione IP lato frontale secondo IEC 60529 | IP20 | |||||||||||||||||||||||||
protezione contro i contatti accidentali lato frontale secondo IEC 60529 | sicuro a prova di dito per contatto verticale dal davanti | |||||||||||||||||||||||||
Condizioni ambientali | ||||||||||||||||||||||||||
altitudine di installazione per altitudine s.l.m. max. | 1 000 m | |||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||
● durante l'esercizio | -25 ... +60 °C | |||||||||||||||||||||||||
● durante l'immagazzinaggio | -55 ... +80 °C | |||||||||||||||||||||||||
Compatibilità elettromagnetica | ||||||||||||||||||||||||||
disturbi condotti | ||||||||||||||||||||||||||
● di tipo burst secondo IEC 61000-4-4 | 2 kV / 5 kHz criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-terra di tipo surge secondo IEC 61000-4-5 | 2 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● conduttore-conduttore di tipo surge secondo IEC 61000-4-5 | 1 kV criterio di prestazione 2 | |||||||||||||||||||||||||
● per radiazione ad alta frequenza secondo IEC 61000-4-6 | 140 dBuV nel campo di frequenza 0,15 ... 80 MHz, criterio di prestazione 1 | |||||||||||||||||||||||||
scarica elettrostatica secondo IEC 61000-4-2 | 4 kV per scarica a contatto / 8 kV per scarica in aria, criterio di prestazione 2 | |||||||||||||||||||||||||
emissione di disturbi HF condotti secondo CISPR11 | Classe A per settore industriale | |||||||||||||||||||||||||
emissione di disturbi HF indotti dal campo secondo CISPR11 | Classe A per settore industriale | |||||||||||||||||||||||||
Protezione da corto, esecuzione della cartuccia fusibile | ||||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● del fusibile gR per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE1818-0 | |||||||||||||||||||||||||
● del fusibile gR per protezione semiconduttori con forma costruttiva cilindrica impiegabile | 5SE1363 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva NH impiegabile | 3NE8022-1 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 10 x 38 mm impiegabile | 3NC1032 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 14 x 51 mm impiegabile | 3NC1450 | |||||||||||||||||||||||||
● del fusibile aR per protezione semiconduttori con forma costruttiva cilindrica 22 x 58 mm impiegabile | 3NC2280 | |||||||||||||||||||||||||
n. di articolo del produttore del fusibile gG | ||||||||||||||||||||||||||
● con forma costruttiva NH impiegabile | 3NA3812-6 | |||||||||||||||||||||||||
● con forma costruttiva cilindrica 10 x 38 mm impiegabile | 3NW6010-1 | |||||||||||||||||||||||||
● con forma costruttiva cilindrica 22 x 58 mm impiegabile | 3NW6210-1 | |||||||||||||||||||||||||
Certificati/ Approvazioni | ||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Ulteriori informazioni | ||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||
Ultima modifica: | 11/01/2022 | |||||||||||||||||||||||||
Data 16/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
Prodotto | |||||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 3RF3416-1BB04 | ||||||||||||||||||||||||||||||||||||
Descrizione | Contattore statico trifase 3RF3 AC 53 / 16 A / 40 °C 48-480 V / DC 24 V a comando bifase con commutazione istantanea morsetto a vite | ||||||||||||||||||||||||||||||||||||
Famiglia Prodotto | Apparecchi di manovra statici SIRIUS 3RF34 per il comando di motori | ||||||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5DA / 41C | ||||||||||||||||||||||||||||||||||||
Metal Factor | None | ||||||||||||||||||||||||||||||||||||
Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 40 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
Peso netto | 0,495 Kg | ||||||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 97,00 x 109,00 x 112,00 | ||||||||||||||||||||||||||||||||||||
Package size unit of measure | MM | ||||||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
EAN | 4011209863569 | ||||||||||||||||||||||||||||||||||||
UPC | 040892594591 | ||||||||||||||||||||||||||||||||||||
Codice doganale | 85364900 | ||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Gruppo prodotti | 3725 | ||||||||||||||||||||||||||||||||||||
Group Code | R711 | ||||||||||||||||||||||||||||||||||||
Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 28.05.09 | ||||||||||||||||||||||||||||||||||||
Product class | C: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti. | ||||||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
Classificazioni | |||||||||||||||||||||||||||||||||||||
|
Valore | Unità | |
---|---|---|
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) | ['-', '-'] | V |
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) | ['-', '-'] | V |
tensione di alimentazione pilota nominale Us per DC (EF003980) | ['-', '-'] | V |
tipo di tensione per l’azionamento (EF008242) | DC | |
corrente d’esercizio nominale Ie per AC-1, 400 V (EF001393) | - | A |
corrente d’esercizio nominale Ie per AC-3, 400 V (EF001392) | 16 | A |
potenza d’esercizio nominale per AC-3, 400 V (EF001364) | 7.5 | kW |
corrente d’esercizio nominale Ie per AC-4, 400 V (EF008495) | - | A |
potenza di esercizio nominale NEMA (EF011960) | 3.67749375 | kW |
adatto per installazione in serie (EF001126) | true | |
numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 | |
numero di contatti ausiliari, contatti di riposo (EF001377) | 0 | |
tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite | |
numero di contatti di apertura, contatti principali (EF001375) | 0 | |
numero di contatti di chiusura, contatti principali (EF001374) | 2 | |
potenza d’esercizio nominale per AC-4, 400 V (EF008496) | - | kW |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes | |
3RF3416-1BB04 3RF3416-1BB04 IT_3RF3416-1BB04.pdf | 369 Kbytes |
Nessun commento per il momento.
Valutazione: | |
Nome: | |
Email: | |
Titolo: | |
Testo: | |
Mi consiglia questo prodotto da acquistare? | |
Inserisci recensione |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
