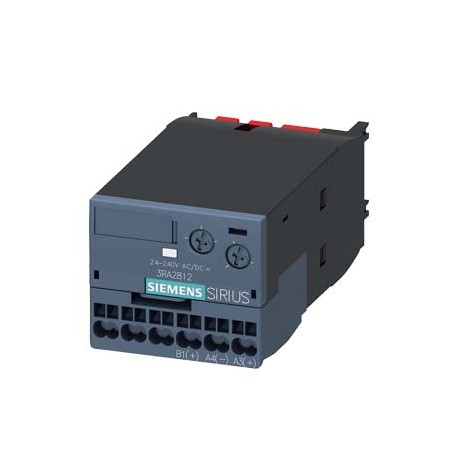

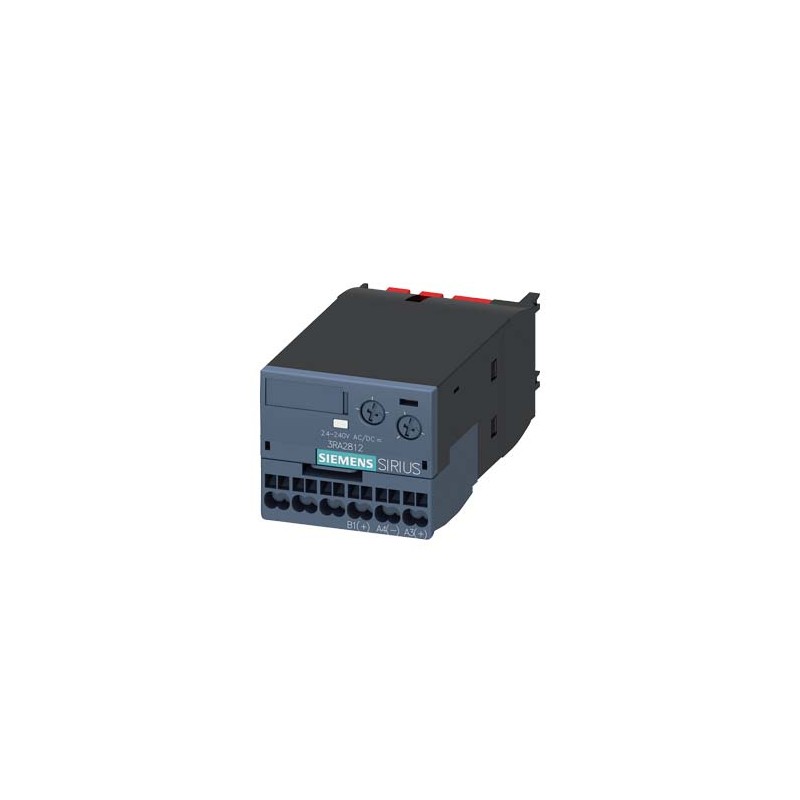

3RA2812-2DW10 SIEMENS relè a tempo elettronico ritardato alla diseccitazione con segnale di comando e uscita.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RA2812-2DW10 SIEMENS relè a tempo elettronico ritardato alla diseccitazione con segnale di comando e uscita..

3RA2812-2DW10

SIEMENS

relè a tempo elettronico ritardato alla diseccitazione con segnale di comando e uscita statica AC/DC 24 ... 240 V campo di temporizzazione 0,05 ... 100 s innestabile a scatto sul lato frontale per contattori 3RT2 S00/S0 e contattori ausiliari 3RH2 S00 morsetti a molla varistore per l'attenuazione delle bobine del contattore integrate

Maggiori dettagli


relè > blocco temporizzato

CONTROLLO E CONTATTORI > Contattori di potenza per il comando di motori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $117.04
Prezzo unitario: $117.04
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

relè a tempo elettronico ritardato alla diseccitazione con segnale di comando e uscita statica AC/DC 24 ... 240 V campo di temporizzazione 0,05 ... 100 s innestabile a scatto sul lato frontale per contattori 3RT2 S00/S0 e contattori ausiliari 3RH2 S00 morsetti a molla varistore per l'attenuazione delle bobine del contattore integrate
marca del prodottoSIRIUS
denominazione del prodottomodulo funzionale
designazione del tipo di prodotto3RA28
Dati tecnici generali
grandezza costruttiva del contattore combinabile specifica di aziendaS00, S0
parte integrante del prodotto uscita staticaSi
ampliamento del prodotto necessario comando a distanzaNo
ampliamento del prodotto opzionale comando a distanzaNo
tensione di isolamento per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 3 valore nominale300 V
tensione di prova per prova d'isolamento1,5 kV
grado di inquinamento3
tensione di tenuta a impulso valore nominale4 kV
tensione di prova per prova di tensione impulsiva4 800 V
grado di protezione IP del morsetto di collegamentoIP20
resistenza agli urti secondo IEC 60068-2-2715g / 11 ms
resistenza a vibrazioni secondo IEC 60068-2-610 ... 59 Hz: 0,35 mm, 60 ... 150 Hz: 2g
durata di vita meccanica (cicli di manovra) tip.100 000 000
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip.10 000 000
durata di vita elettrica (cicli di manovra)
● con contattore 3R.2 della grandezza costruttiva S0010 000 000
● con contattore 3R.2 della grandezza costruttiva S010 000 000
tempo impostabile0,05 ... 100 s
precisione di taratura relativa riferita al valore di fondo scala15 %
durata d'inserzione minima35 ms
tempo di ripristino50 ms
codice di riferimento secondo IEC 81346-2:2009K
precisione di ripetibilità relativa1 %
influenza della temperatura ambiente±1 %
influenza della tensione di alimentazione±1 %
Direttiva RoHS (data)10/01/2009
Funzione del prodotto
funzione del prodotto circuito stella-triangoloNo
Circuito di comando/ Comando
tipo di tensione della tensione di alimentazione di comandoAC/DC
tensione di alimentazione di comando 1 con AC
● a 50 Hz24 ... 240 V
● a 60 Hz24 ... 240 V
frequenza della tensione di alimentazione comando 150 ... 60 Hz
tensione di alimentazione di comando 1
● con DC24 ... 240 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 50 Hz
● valore iniziale0,85
● valore finale1,1
fattore campo di lavoro valore nominale tensione di alimentazione di comando con AC a 60 Hz
● valore iniziale0,85
● valore finale1,1
esecuzione del limitatore di sovratensionecon varistore
Funzione di commutazione
funzione di commutazione
● ritardato all'eccitazioneNo
● ritardato all'eccitazione/contatto istantaneoNo
● passante all'inserzioneNo
● passante all'inserzione/contatto istantaneoNo
● ritardato alla diseccitazioneSi
funzione di commutazione
● intermittente in modo simmetrico inizio con pausa/contatto istantaneoNo
● intermittente in modo simmetrico inizio con pausaNo
● intermittente in modo simmetrico inizio con impulso/contatto istantaneoNo
● intermittente in modo simmetrico inizio con impulsoNo
● intermittente in modo asimmetrico inizio con pausaNo
● intermittente in modo asimmetrico inizio con impulsoNo
funzione di commutazione
● a ciclo fisso inizio con impulsoNo
● a ciclo fisso inizio con pausaNo
funzione di commutazione
● inizio a ciclo variabile con impulsoNo
● inizio a ciclo variabile con pausaNo
funzione di commutazione
● collegamento stella-triangolo con idlingNo
● circuito stella-triangoloNo
funzione di commutazione con segnale di comando
● addizionalmente ritardato all'eccitazioneNo
● passante alla disinserzioneNo
● passante alla disinserzione/contatto istantaneoNo
● ritardato alla diseccitazioneSi
● ritardato alla diseccitazione/contatto istantaneoNo
● ad impulso ritardatoNo
● ad impulso ritardato/contatto istantaneoNo
● generazione di impulsiNo
● ad impulso/contatto istantaneoNo
● addizionalmente ritardato all'eccitazione/con commutazione immediataNo
● ritardato all'eccitazione/ritardato alla diseccitazioneNo
● ritardato all'eccitazione/ritardato alla diseccitazione/contatto istantaneoNo
● passante all'inserzioneNo
● passante all'inserzione/contatto istantaneoNo
funzione di commutazione del relè ad impulso con segnale di comando
● riattivabile con segnale di comando disinserito/contatto istantaneoNo
● riattivabile con segnale di comando inseritoNo
● riattivabile con segnale di comando inserito/contatto istantaneoNo
● riattivabile con segnale di comando disinseritoNo
esecuzione della connessione di comando senza separazione di potenzialeSi
Circuito elettrico ausiliario
numero dei contatti nO
● con commutazione ritardata1
frequenza di commutazione con contattore 3RT2 max.2 500 1/h
Circuito elettrico principale
tipo di tensioneAC/DC
Ingressi/ Uscite
funzione del prodotto
● sicurezza da caduta di tensioneNo
Compatibilità elettromagnetica
immunità ai disturbi EMC secondo IEC 61812-1Ambiente A (settore industriale)
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV collegamento di rete / 1 kV connettore di controllo
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-28 kV
Sicurezza
grado di protezione IP lato frontale secondo IEC 60529IP20
tipo di isolamentoIsolamento base
categoria secondo EN 954-1nessuna
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
esecuzione del collegamento elettrico per circuito ausiliario e di comandomorsetti a molla
tipo di sezioni di conduttore collegabili
● filo rigido0,5 ... 4 mm², 2x (0,5 ... 2,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²)
● con conduttori AWG filo rigido2x (20 ... 14)
● con conduttori AWG multifilare2x (20 ... 14)
sezione di conduttore collegabile
● filo rigido0,5 ... 4 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,5 ... 2,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,25 ... 1,5 mm²
numero AWG come sezione di conduttore collegabile codificata
● filo rigido20 ... 14
● multifilare20 ... 14
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa scelta (come contattore)
tipo di fissaggioattaccabile
altezza38 mm
larghezza45 mm
profondità74 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— di lato0 mm
— verso il basso0 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto0 mm
— verso il basso0 mm
— di lato0 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +85 °C
● durante il trasporto-40 ... +85 °C
umidità relativa durante l'esercizio0 ... 95 %
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / ShippingotherRailway

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Vibration and Shock

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:19/12/2020
Data
10/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RA2812-2DW10
Descrizionerelè a tempo elettronico ritardato alla diseccitazione con segnale di comando e uscita statica AC/DC 24 ... 240 V campo di temporizzazione 0,05 ... 100 s innestabile a scatto sul lato frontale per contattori 3RT2 S00/S0 e contattori ausiliari 3RH2 S00 morsetti a molla varistore per l'attenuazione delle bobine del contattore integrate
Famiglia ProdottoModuli funzionali 3RA28
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PG / 41B
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione60 Giorno / Giorni
Peso netto0,075 Kg
Dimensioni dell'imballo47,00 x 106,00 x 57,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209789876
UPC040892635225
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5347
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-13-08
eClass7.127-37-13-08
eClass827-37-13-08
eClass927-37-13-08
eClass9.127-37-13-08
ETIM5EC002060
ETIM6EC002060
ETIM7EC002060
ETIM8EC002060
IDEA45363
UNSPSC1439-12-15-21
UNSPSC1539-12-23-29

Dati ETIM

ETIM: EC002060 - blocco temporizzato

Valore Unità
funzione di commutazione (EF000189) -
tempo di regolazione (EF005922) ['0.05', '100.0']s
principio attivo (EF004139) elettronico
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) -
numero di contatti di riposo (EF008255) -
