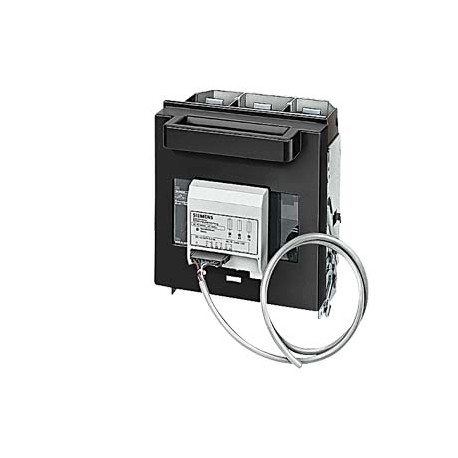

3NP5360-0HA13 SIEMENS SENTRON, sezionatore sottocarico a fusibili 3NP5, a 3 poli, NH2, 400 A, per montaggio .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NP5360-0HA13 SIEMENS SENTRON, sezionatore sottocarico a fusibili 3NP5, a 3 poli, NH2, 400 A, per montaggio ..

3NP5360-0HA13

SIEMENS

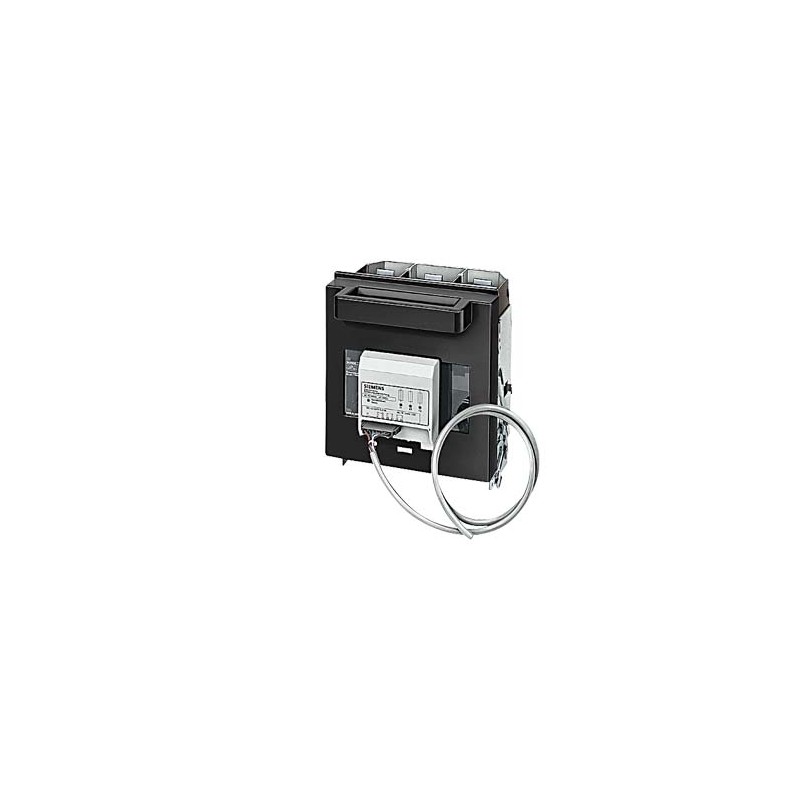

SENTRON, sezionatore sottocarico a fusibili 3NP5, a 3 poli, NH2, 400 A, per montaggio e installazione su piastra di montaggio, con inserzione rapida, morsetto a vite, controllo fusibili: elettronico, Blocchetto di contatti ausiliari su sezionatore sottocarico: 1 NO+1 NC, Blocchetto di contatti ausiliari su controllo fusibili: 2NO+1NC

SEZIONATORI CON FUSIBILI SOTTO CARICO PER MONTAGGIO IN USCITA E DA INCASSO 3 POLI, I=400A, U=400/500V AC INTERRUTTORE AUSILIARIO 1NA+1NC NF DIMENSIONI NH1 E NH2 CON CONNESSIONE PIATTA CON MONTAGGIO CEF, CON ALIMENTATORE PROPRIO (INCL. CAVO DI CONTROLLO 1M) BLOCCO DI CONTATTI AUSILIARI 2NA+1NC. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

SENTRON, sezionatore sottocarico a fusibili 3NP5, a 3 poli, NH2, 400 A, per montaggio e installazione su piastra di montaggio, con inserzione rapida, morsetto a vite, controllo fusibili: elettronico, Blocchetto di contatti ausiliari su sezionatore sottocarico: 1 NO+1 NC, Blocchetto di contatti ausiliari su controllo fusibili: 2NO+1NC
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3NP5
esecuzione del prodottoBlocchetto di contatti ausiliari sul sezionatore sottocarico: 1NO+1NC, blocchetto di contatti ausiliari sul monitoraggio fusibili: 2NO+1NC
esecuzione del controllo fusibilielettronico
dell'elemento di comandoManiglia coperchio
esecuzione dell'interruttore sottocarico / forma verticaleNo
Dati tecnici generali
numero di poli3
grandezza costruttiva del coltello sezionatoreNH1, NH2
grandezza costruttiva della cartuccia fusibileNH1, NH2
tipo di montaggioInstallazione fissa
sistema di fusibilifusibile NH
Tensione
tensione di isolamento / valore nominale690 V
tensione di tenuta a impulso / valore nominale6 kV
tensione di impiego
● con AC / valore nominale / max.690 V
● con DC / valore nominale440 V
Classe di protezione
grado di protezione IP / lato frontaleIP00
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo5 W
Elettricità
corrente di impiego
● a 35 °C / valore nominale400 A
● a 40 °C / valore nominale400 A
● a 45 °C / valore nominale400 A
● a 50 °C / valore nominale400 A
● a 55 °C / valore nominale380 A
● a 60 °C / valore nominale360 A
● a 65 °C / valore nominale340 A
● a 70 °C / valore nominale320 A
Circuito principale
corrente di impiego / valore nominale400 A
Opportunità
idoneità all'impiego
● interruttore principaleNo
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaSi
Funzione del prodotto
funzione del prodotto / monitoraggio fusibiliSi
Cortocircuito
potere di interruzione estremo in cortocircuito (Icu) / con 400 V / valore nominale4 kA
Connessioni
esecuzione del collegamento elettrico6 ... 240 mm²
● per circuito principalemorsetti a vite
Progettazione meccanica
altezza300 mm
larghezza231 mm
profondità192 mm
numero delle unità modulari di larghezza1
tipo di fissaggioPiastra di montaggio
tipo di fissaggio
● montaggio su base di fondoSi
● montaggio su sbarreNo
peso netto6 937 g
Condizioni ambientali
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

other

Miscellaneous

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
10/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NP5360-0HA13
DescrizioneSENTRON, sezionatore sottocarico a fusibili 3NP5, a 3 poli, NH2, 400 A, per montaggio e installazione su piastra di montaggio, con inserzione rapida, morsetto a vite, controllo fusibili: elettronico, Blocchetto di contatti ausiliari su sezionatore sottocarico: 1 NO+1 NC, Blocchetto di contatti ausiliari su controllo fusibili: 2NO+1NC
Famiglia ProdottoFissaggio su piastra di fondo
Product Lifecycle (PLM)PM400:Phase Out Started / Unlimited Spare Supply
PLM Effective DateProdotto obsoleto a partire dal: 18.03.22
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLCP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione40 Giorno / Giorni
Peso netto6,937 Kg
Dimensioni dell'imballo258,00 x 306,00 x 245,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209477919
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5851
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Prodotto conforme alla normativa RoHS
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-14-01
eClass7.127-37-14-01
eClass827-37-14-01
eClass927-37-14-01
eClass9.127-37-14-01
ETIM5EC001040
ETIM6EC001040
ETIM7EC001040
ETIM8EC001040
UNSPSC1439-12-16-26
UNSPSC1539-12-22-33

Dati ETIM

ETIM: EC001040 - Fusibile sezionatore

Valore Unità
ingresso del cavo (EF000537) -
esecuzione come interruttore principale (EF006981) false
esecuzione come interruttore di sicurezza (EF006985) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 400.0A
adatto per fusibili (EF006692) HPC1, HPC2
numero di poli (EF001391) 3
con monitoraggio fusibili (EF007384) true
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
dotato di connettori (EF011696) false
adatto per fissaggio a terra (EF007243) true
adatto per fissaggio frontale (EF007246) false
adatto per installazione con sbarra collettrice (EF007259) false
esecuzione dell’elemento di azionamento (EF006976) impugnatura coperchio
posizione dell\'elemento di azionamento (EF009410) davanti
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
grado di protezione (IP), lato frontale (EF003118) IP00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA
