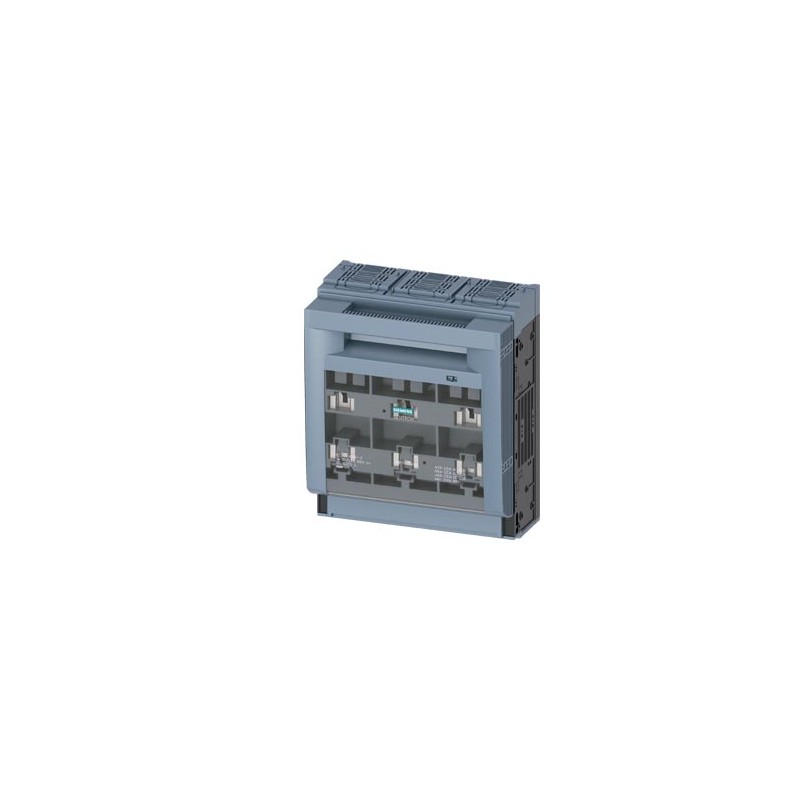

3NP1163-1DA10 SIEMENS SENTRON, sezionatore sottocarico a fusibili 3NP1, a 3 poli, NH3, 630 A, per montaggio .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NP1163-1DA10 SIEMENS SENTRON, sezionatore sottocarico a fusibili 3NP1, a 3 poli, NH3, 630 A, per montaggio ..

3NP1163-1DA10

SIEMENS

SENTRON, sezionatore sottocarico a fusibili 3NP1, a 3 poli, NH3, 630 A, per montaggio e installazione su piastra di montaggio, attacco piatto, Livello di copertura 70mm

SEZIONATORE SOTTO CARICO CON FUSIBILI A 3 POLI, NH3, 630A PER FISSAGGIO ALLA BASE.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Fusibile sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $552.57
Prezzo unitario: $552.57
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

SENTRON, sezionatore sottocarico a fusibili 3NP1, a 3 poli, NH3, 630 A, per montaggio e installazione su piastra di montaggio, attacco piatto, Livello di copertura 70mm
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3NP1
esecuzione del prodottolivello di copertura 70 mm
esecuzione del controllo fusibilisenza
dell'elemento di comandoManiglia coperchio
esecuzione dell'interruttore sottocarico / forma verticaleNo
esecuzione del comando di commutazione / comando motorizzatoNo
Dati tecnici generali
numero di poli3
tecnica costruttiva dell'apparecchioper montaggio e installazione su piastra di montaggio
grandezza costruttiva del coltello sezionatore3 e 2
grandezza costruttiva della cartuccia fusibileNH2, NH3
corrente di interruzione limitata / con interruttore chiuso / max. ammissibile60 kA
durata di vita meccanica (cicli di manovra) / tip.1 000
fattore di potenza
● con AC-22 B0,65
● con AC-23 B0,35
● con carico capacitivo-0,25
sistema di fusibilifusibile NH
grado di inquinamento3
Tensione
tensione di isolamento
● valore nominale690 V
● con grado di inquinamento 3 / con AC / valore nominale690 V
● con grado di inquinamento 2 / con AC / valore nominale1 000 V
fattore di potenza / con AC-21 B0,95
tensione di tenuta a impulso / valore nominale8 kV
tensione di impiego
● con AC / valore nominale / max.690 V
● con DC / valore nominale440 V
● con DC / valore nominale / max.440 V
Classe di protezione
grado di protezione IP
● con interruttore chiuso / con diaframma o copertura per capocordaIP40
● con interruttore chiuso / senza diaframma o copertura per capocordaIP30
● apertaIP20
● lato frontaleIP40
Dissipazione
potenza dissipata [W]
● con corrente nominale termica convenzionale / senza fusibile / per ogni polo30 W
● con corrente nominale termica convenzionale / senza fusibile / ogni apparecchio90 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo78 W
● del fusibile / per ogni fusibile / max.48 W
Elettricità
corrente di impiego
● a 35 °C / valore nominale630 A
● a 40 °C / valore nominale610 A
● a 45 °C / valore nominale575 A
● a 50 °C / valore nominale555 A
● a 55 °C / valore nominale530 A
● con AC / valore nominale630 A
● con AC-23 B / con 690 V / valore nominale200 A
● con AC-23 B / con 500 V / valore nominale500 A
● con AC-23 B / con 400 V / valore nominale630 A
● con AC-23 B / con 240 V / valore nominale630 A
● con AC-22 B / con 690 V / valore nominale500 A
● con AC-22 B / con 500 V / valore nominale630 A
● con AC-22 B / con 400 V / valore nominale630 A
● con AC-22 B / con 240 V / valore nominale630 A
● con AC-21 B / con 690 V / valore nominale630 A
● con AC-21 B / con 500 V / valore nominale630 A
● con AC-21 B / con 400 V / valore nominale630 A
● con AC-21 B / con 240 V / valore nominale630 A
● con DC-23 B / con 440 V / valore nominale250 A
● con DC-23 B / con 240 V / valore nominale400 A
● con DC-23 B / con 120 V / valore nominale400 A
● con DC-22 B / con 440 V / valore nominale500 A
● con DC-22 B / con 240 V / valore nominale630 A
● con DC-22 B / con 120 V / valore nominale630 A
● con DC-21 B / con 440 V / valore nominale630 A
● con DC-21 B / con 240 V / valore nominale630 A
● con DC-21 B / con 120 V / valore nominale630 A
corrente di interruzione limitata / con inserzione rapida / max. ammissibile50 kA
Circuito principale
corrente di impiego
● valore nominale630 A
● con carico capacitivo / con 400 V / valore nominale72 A
● con carico capacitivo / con 500 V / valore nominale55 A
Circuito ausiliario
numero dei contatti CO / per contatti ausiliari0
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Opportunità
idoneità all'impiego
● interruttore principaleNo
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaSi
● interruttore per manutenzione/riparazioneSi
Dettagli
dotazione del prodotto / interbloccoSi
● parte integrante del prodotto / contatto di segnalazione sgancioNo
● funzione del prodotto / monitoraggio di mancanza faseNo
● parte integrante del prodotto / bobina di minima tensioneNo
● parte integrante del prodotto / bobina di minima tensione con contatto anticipatoNo
caratteristica del prodotto / piombabileSi
ampliamento del prodotto / blocchetto di contatti ausiliariSi
ampliamento del prodotto / opzionale
● lucchettabilitàSi
● comando motorizzatoNo
● monitoraggio di mancanza faseSi
● monitoraggio fusibiliSi
● bobina a lancio di correnteNo
● monitoraggio protezione da sovratensioneSi
Funzione del prodotto
funzione del prodotto
● monitoraggio fusibiliNo
● monitoraggio protezione da sovratensioneNo
Connessioni
disposizione della connessione elettrica / per circuito principaleAltro
sezione di conduttore collegabile / per contatti principali
● filo rigido o multifilare / min.120 mm²
● filo rigido o multifilare / max.300 mm²
● multifilare / min.120 mm²
● multifilare / max.300 mm²
coppia di serraggio / con morsetti a vite
● min.10 N·m
● max.12 N·m
tipo di sezioni di conduttore collegabili / dei conduttori a lamelle / max.40 x 18 mm
tipo di tecnica di collegamentoAttacchi piatti
esecuzione del collegamento elettrico / per circuito principaleconnessione per sbarre
Progettazione meccanica
altezza306 mm
larghezza249,4 mm
profondità138,5 mm
tipo di fissaggiopiastra di montaggio
tipo di fissaggio
● montaggio su base di fondoSi
● montaggio frontale con fissaggio a 4 foriNo
● montaggio frontale con fissaggio centraleNo
● montaggio su sbarreNo
posizione di montaggioorizzontale/verticale
peso netto4,63 kg
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C

Download e manuali

General Product Approval

Confirmation

CCC

UR

VDE

Miscellaneous

EAC

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

LR (Lloyds Register)

DNV-GL

other

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
13/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NP1163-1DA10
DescrizioneSENTRON, sezionatore sottocarico a fusibili 3NP1, a 3 poli, NH3, 630 A, per montaggio e installazione su piastra di montaggio, attacco piatto, Livello di copertura 70mm
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1DL
Metal FactorLCP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione1 Giorno / Giorni
Peso netto4,539 Kg
Dimensioni dell'imballo269,00 x 380,00 x 171,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209765689
UPCNon disponibile
Codice doganale85362090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5863
Group CodeP360
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 23.10.08
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-01
eClass7.127-37-14-01
eClass827-37-14-01
eClass927-37-14-01
eClass9.127-37-14-01
ETIM5EC001040
ETIM6EC001040
ETIM7EC001040
ETIM8EC001040
IDEA45291
UNSPSC1439-12-16-01
UNSPSC1539-12-22-33

Dati ETIM

ETIM: EC001040 - Fusibile sezionatore

Valore Unità
ingresso del cavo (EF000537) -
esecuzione come interruttore principale (EF006981) false
esecuzione come interruttore di sicurezza (EF006985) true
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 630.0A
corrente di corto circuito nominale condizionale Iq (EF001444) 50.0kA
adatto per fusibili (EF006692) HPC2, HPC3
numero di poli (EF001391) 3
con monitoraggio fusibili (EF007384) false
tipo di collegamento circuito elettrico principale (EF006819) collegamento su guida
dotato di connettori (EF011696) false
adatto per fissaggio a terra (EF007243) true
adatto per fissaggio frontale (EF007246) false
adatto per installazione con sbarra collettrice (EF007259) false
esecuzione dell’elemento di azionamento (EF006976) impugnatura coperchio
posizione dell\'elemento di azionamento (EF009410) davanti
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
grado di protezione (IP), lato frontale (EF003118) IP40
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA
