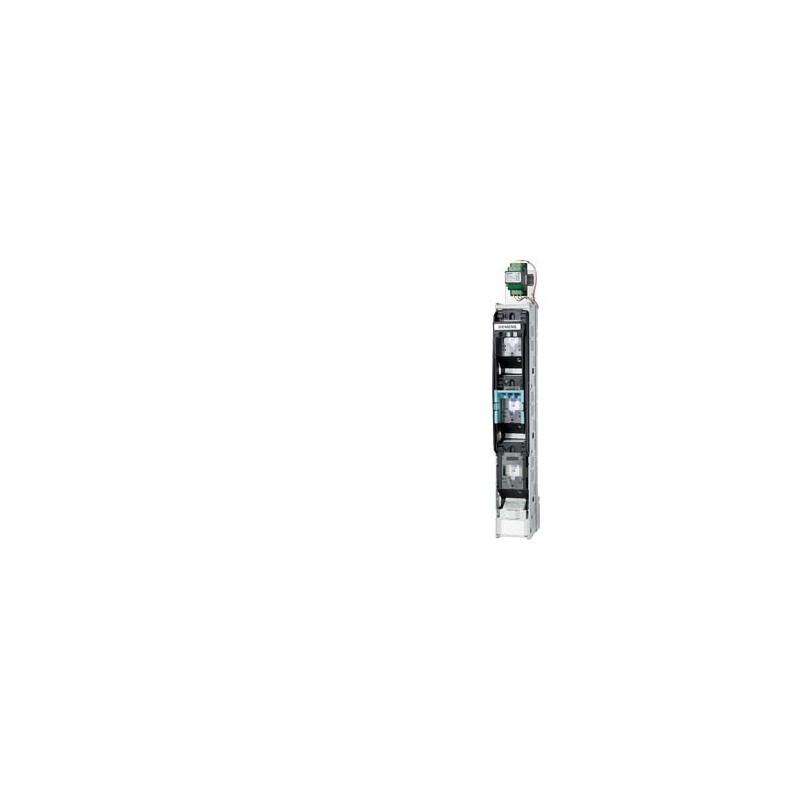

3NJ4103-3CF02 SIEMENS sezionatore verticale sottocarico con fusibili a 3 poli sezionabile, gr. 00 I 160 A, U.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NJ4103-3CF02 SIEMENS sezionatore verticale sottocarico con fusibili a 3 poli sezionabile, gr. 00 I 160 A, U..

3NJ4103-3CF02

SIEMENS

sezionatore verticale sottocarico con fusibili a 3 poli sezionabile, gr. 00 I=160 A, U=690V connessione piatta M8 con controllo fusibili elettronico

INTERR. SEZIONATORE C / FUSIBILI 3 POLI MANOVRABILI, TAM 00 I = 160A, U = 690V CONNETTORE PIATTO M 8 NUOVO DESIGN CON SORVEGLIANZA ELETTRONICA DEI FUSIBILI. Prodotto su ordinazione senza possibilità di restituzione o annullamento.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Base di fusibili in linea

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $2,259.58
Prezzo unitario: $2,259.58
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

sezionatore verticale sottocarico con fusibili a 3 poli sezionabile, gr. 00 I=160 A, U=690V connessione piatta M8 con controllo fusibili elettronico
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatore sottocarico a fusibili
esecuzione del prodottoin forma costruttiva verticale (in-line)
tipo di contatto di commutazione / contatto di commutazione a doppia interruzioneNo
esecuzione dello sganciatore ausiliariosenza
esecuzione del controllo fusibilielettronico
esecuzione dell'interruttore sottocarico / forma verticaleSi
Dati tecnici generali
numero di poli3
numero di poli / notasezionabile a 3 poli
tecnica costruttiva dell'apparecchioper sistema di sbarre collettrici 100 mm
grandezza costruttiva della cartuccia fusibileNH000, NH00
sistema di fusibilifusibile NH
Tensione
tensione di isolamento / valore nominale800 V
tensione di impiego / con DC / valore nominale440 V
Classe di protezione
grado di protezione IP / lato frontaleIP30
Dissipazione
potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo6 W
Elettricità
numero dei trasformatori di corrente0
corrente di impiego
● a 35 °C / valore nominale160 A
● a 40 °C / valore nominale152 A
● a 45 °C / valore nominale144 A
● a 50 °C / valore nominale136 A
● a 55 °C / valore nominale128 A
● a 60 °C / valore nominale120 A
● a 65 °C / valore nominale112 A
● a 70 °C / valore nominale110,5 A
Circuito principale
corrente di impiego
● valore nominale160 A
● con carico capacitivo / con 400 V / valore nominale72 A
● con carico capacitivo / con 500 V / valore nominale55 A
Opportunità
idoneità all'impiegoProtezione impianto
idoneità all'impiego
● interruttore principaleNo
● sezionatore sottocaricoSi
● interruttore di OFF Di EMERGENZANo
● interruttore di sicurezzaNo
● interruttore per manutenzione/riparazioneNo
Dettagli
parte integrante del prodotto
● bobina a lancio di correnteNo
● bobina di minima tensioneNo
● bobina di minima tensione con contatto anticipatoNo
Connessioni
disposizione della connessione elettrica / per circuito principaleAttacchi piatti
esecuzione del collegamento elettrico / per circuito principaleconnessione per sbarre
Progettazione meccanica
altezza549 mm
larghezza49,8 mm
profondità121 mm
tipo di fissaggioAttacchi piatti, M8
posizione di montaggioverticale
distanza al centro delle sbarre100 mm
distanza al centro delle sbarre
● 40 mmNo
● 50 mmNo
● 60 mmNo
● 100 mmSi
● 185 mmNo
peso netto1,56 kg
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
09/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NJ4103-3CF02
Descrizionesezionatore verticale sottocarico con fusibili a 3 poli sezionabile, gr. 00 I=160 A, U=690V connessione piatta M8 con controllo fusibili elettronico
Famiglia Prodottoa 3 poli, commutabili
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1DL
Metal Factor-43-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione30 Giorno / Giorni
Peso netto1,557 Kg
Dimensioni dell'imballo175,00 x 680,00 x 60,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209777934
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5852
Group CodeP360
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 17.04.09
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-02
eClass7.127-37-14-02
eClass827-37-14-02
eClass927-37-14-02
eClass9.127-37-14-02
ETIM5EC001046
ETIM6EC001046
ETIM7EC001046
ETIM8EC001046

Dati ETIM

ETIM: EC001046 - Base di fusibili in linea

Valore Unità
indicatore di scatto (EF011943) -
esecuzione (EF000010) sezionatore sotto carico di sicurezza
a doppia interruzione (EF007103) false
corrente nominale permanente Iu (EF001389) 160.0A
passo delle guide 40 mm (EF001431) false
passo delle guide 50 mm (EF001430) false
passo delle guide 60 mm (EF001432) false
passo delle guide 100 mm (EF006048) true
passo delle guide 185 mm (EF006049) false
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
tipo di collegamento circuito elettrico principale (EF006819) collegamento su guida
numero di poli (EF001391) 3
dimensione del fusibile (EF001452) HPC000, HPC00
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
