> SIEMENS>PROTEZIONI IN BASSA TENSIONE>Fusibili NH>3NH3053 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per i..
Prodotto precedente Prodotto successivo

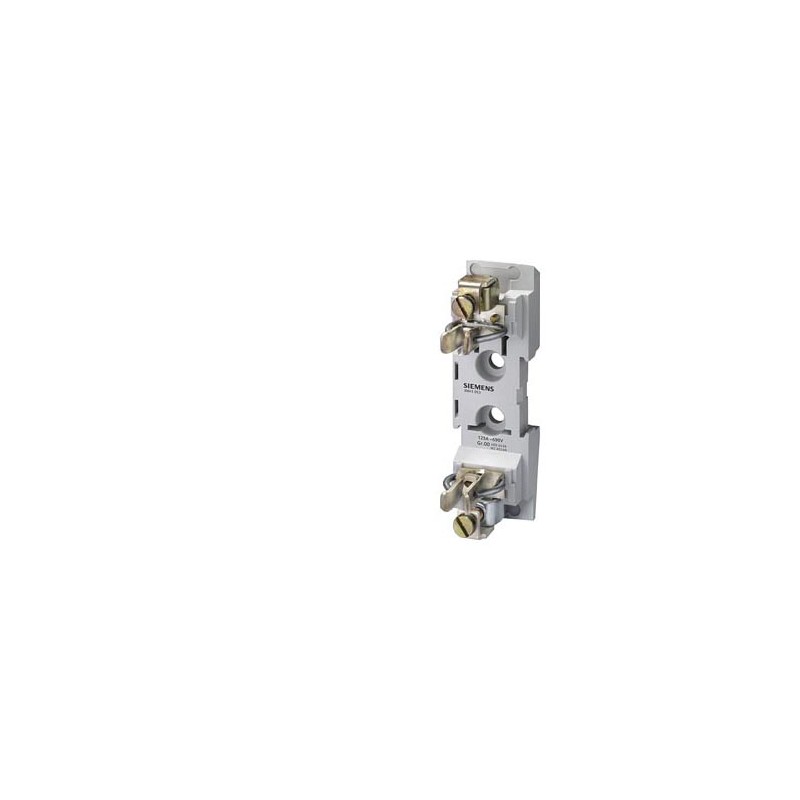

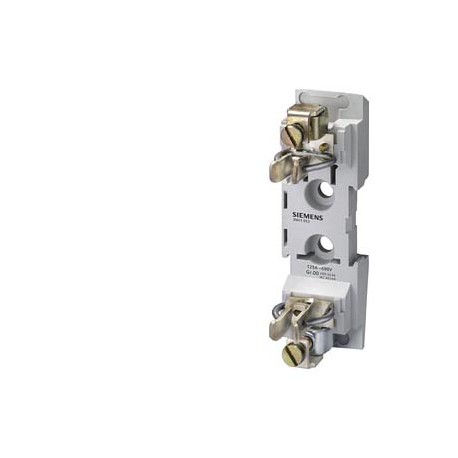

3NH3053 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per i.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NH3053 SIEMENS Base di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per i..

3NH3053

SIEMENS

Base di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per il montaggio a scatto su guida DIN

Base fusibile isolante NH, p/montaggio su profilo cappello e viti, scatola c/terminale 50mm2, 690V AC, 1 polo, dimensioni 000/00, 160A. Prodotto secondo le specifiche del cliente. Nessuna possibilità di rimborso o cancellazione.

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Base per fusibile basso voltaggio

PROTEZIONI IN BASSA TENSIONE > Fusibili NH

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Base di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per il montaggio a scatto su guida DIN
Versione
marca del prodottoSENTRON
denominazione del prodottoSistema di fusibili NH
esecuzione del filetto / della madreviteM8
esecuzione del filetto / della vite di collegamentoM8
esecuzione del prodottoBase NH
Dati tecnici generali
numero di poli1
grandezza costruttiva del sistema di fusibili / secondo EN 60269-1altro
categoria di impiegosenza
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale690 V
● con DC440 V
Elettricità
corrente di impiego
● a 35 °C / valore nominale117,5 A
● a 40 °C / valore nominale115 A
● a 45 °C / valore nominale111,3 A
● a 50 °C / valore nominale107,5 A
● a 55 °C / valore nominale103,8 A
● a 60 °C / valore nominale101,3 A
● a 65 °C / valore nominale96,3 A
● a 70 °C / valore nominale92,5 A
● con AC / valore nominale125 A
Dettagli
parte integrante del prodotto / dispositivo di alloggiamentoNo
potere di interruzione estremo in cortocircuito (Icu)
● con AC / valore nominale120 kA
● con DC / valore nominale25 kA
Connessioni
sezione di conduttore collegabile / sul morsetto a sella
● min.6 mm²
● max.70 mm²
sezione di conduttore collegabile / sulla morsettiera
● min.1,5 mm²
● max.16 mm²
sezione di conduttore collegabile / con collegamento ad innesto
● min.2,5 mm²
● max.50 mm²
coppia di serraggio / con morsetti a vite / max.14 N·m
esecuzione del collegamento elettricoMorsetto serracavo
● per circuito principalemorsetto serracavo
Progettazione meccanica
altezza117 mm
larghezza39 mm
profondità61 mm
tipo di fissaggioMontaggio affiancato
tipo di fissaggio / montaggio a cavaliereNo
peso netto129 g

Download e manuali

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shipping

Confirmation

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

DNV / Det Norske Veritas

other

Miscellaneous

Environmental Confirmations

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
12/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NH3053
DescrizioneBase di fusibili NH gr. 00, a 1 polo 160 A 690 V (1000V) con morsetto serracavo 50 mm2 per il montaggio a scatto su guida DIN
Famiglia ProdottoNon disponibile
Product Lifecycle (PLM)PM300:Active Product
Note
Sorry, but this product is currently not available. For further Information kindly contact your local Siemens sales Support.
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5CG / 1BM
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniECCN : N / AL : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,129 Kg
Dimensioni dell'imballo195,00 x 275,00 x 95,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869271699
UPC754554956312
Codice doganale85369095
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5530
Group CodeP310
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.06.06
Product classD: Prodotti fabbricati su ordinazione e con psecifiche del clienti. Il materiale non riutilizzabile ne è possibile un reso.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'usoSì
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
Non disponibile

Dati ETIM

ETIM: EC000067 - Base per fusibile basso voltaggio

Valore Unità
esecuzione del cavalierino (EF002573) -
dimensione (EF002566) altri
numero di poli (EF001391) 1
corrente di dimensionamento (EF000227) 125A
dispositivo di orientamento (EF002574) false
