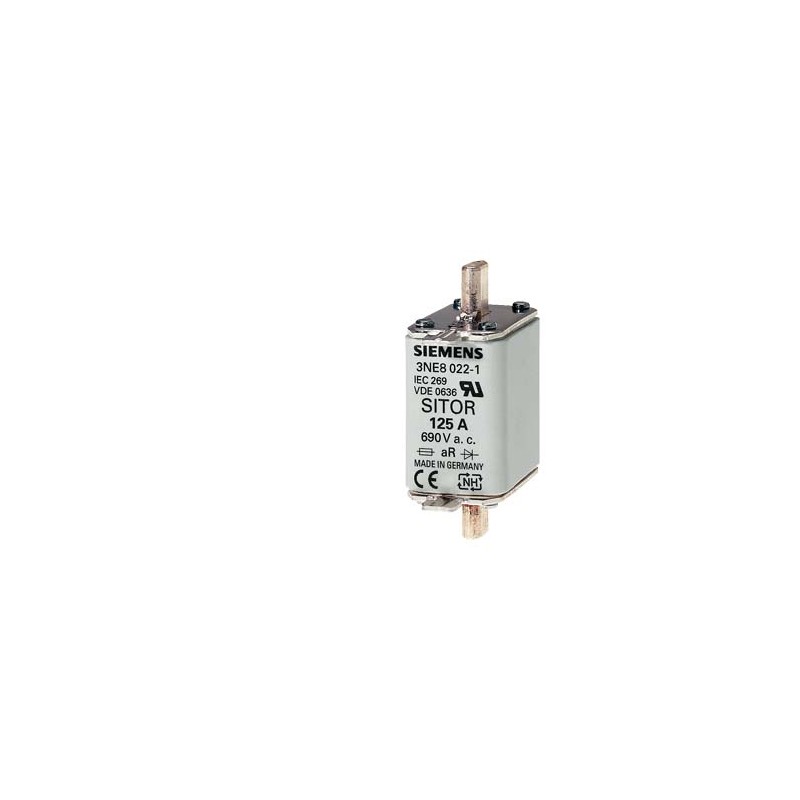

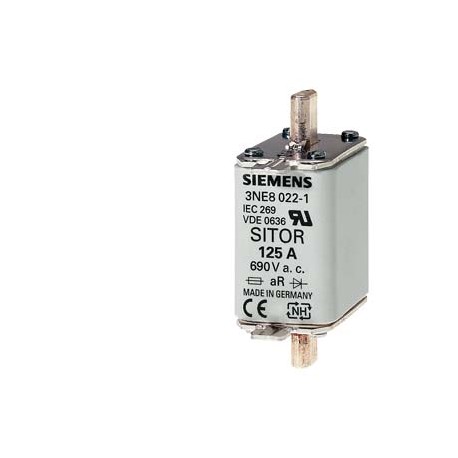

3NE8022-1 SIEMENS Cartuccia fusibile SITOR, con contatti a coltello, NH00, In: 125 A, aR, Un AC: 690 V, Un D.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3NE8022-1 SIEMENS Cartuccia fusibile SITOR, con contatti a coltello, NH00, In: 125 A, aR, Un AC: 690 V, Un D..

3NE8022-1

SIEMENS

3

Cartuccia fusibile SITOR, con contatti a coltello, NH00, In: 125 A, aR, Un AC: 690 V, Un DC: 440 V, segnalatore di intervento frontale

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Fusibile basso voltaggio

PROTEZIONI IN BASSA TENSIONE > Fusibili SITOR Extrarrápidos

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $347.96
Prezzo unitario: $115.99

Quantità Prezzo
3+$115.99
6+$109.86
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

Cartuccia fusibile SITOR, con contatti a coltello, NH00, In: 125 A, aR, Un AC: 690 V, Un DC: 440 V, segnalatore di intervento frontale
Versione
marca del prodottoSENTRON
denominazione del prodottoCartuccia fusibile SITOR
esecuzione del prodottocon contatti a coltello
esecuzione dell'indicatore di fusioneSegnalatore frontale
esecuzione del contatto di commutazionecon contatti a coltello, argentati
esecuzione della cartuccia fusibileSITOR, forma costruttiva NH
Dati tecnici generali
grandezza costruttiva del sistema di fusibili / secondo EN 60269-1NH00
classe di impiego della cartuccia fusibileaR
fattore di carico variabile (WL)0,95
tipo di tensione / della tensione di impiegoAC/DC
Tensione di alimentazione
tensione di alimentazione
● con AC / valore nominale690 V
● con DC440 V
Capacità di commutazione
potere di interruzione corrente
● secondo IEC 60947-2 / valore nominale100 kA
Dissipazione
potenza dissipata [W]28 W
potenza dissipata [W]
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo28 W
● max.28 W
Elettricità
corrente di impiego
● a 30 °C / valore nominale125 A
● a 40 °C / valore nominale125 A
● a 45 °C / valore nominale125 A
● a 50 °C / valore nominale123,75 A
● a 55 °C / valore nominale122,5 A
● a 60 °C / valore nominale121,25 A
● con AC / valore nominale125 A
Dettagli
descrizione del prodottoNessuna inconfondibilità
Progettazione meccanica
posizione di montaggioqualsiasi, preferibilmente verticale
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-20 °C
● max.50 °C
categoria ambientale-20 ... +50 con 95% di umidità relativa

Download e manuali

General Product ApprovalDeclaration of Conformity

CCC

Confirmation

UR

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test Certificatesother

Special Test Certificate

Miscellaneous

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
12/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3NE8022-1
DescrizioneCartuccia fusibile SITOR, con contatti a coltello, NH00, In: 125 A, aR, Un AC: 690 V, Un DC: 440 V, segnalatore di intervento frontale
Famiglia ProdottoForma costruttiva NH
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D4 / 1DM
Metal FactorLHP-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,204 Kg
Dimensioni dell'imballo92,00 x 102,00 x 71,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Quantità minima di ordinazione3
Informazioni aggiuntive sul prodotto
EAN4011209316768
UPCNon disponibile
Codice doganale85361090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5540
Group CodeP310
Paese d'origineGrecia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-14-20-05
eClass7.127-14-20-05
eClass827-14-20-05
eClass927-14-20-05
eClass9.127-14-20-05
ETIM5EC000055
ETIM6EC000055
ETIM7EC000055
ETIM8EC000055
IDEA44982
UNSPSC1539-12-16-28

Dati ETIM

ETIM: EC000055 - Fusibile basso voltaggio

Valore Unità
linguette in metallo isolate (IMGL) (EF012538) -
tipo di tensione di alimentazione (EF000187) -
dimensione (EF002566) HPC00
corrente di dimensionamento (EF000227) 125A
tensione di dimensionamento (EF000228) 690V
potere di interruzione nominale (EF002563) 100.0kA
classe di funzionamento (EF002572) aR (protezione parziale convertitori di corrente)
esecuzione indicatore (EF004473) indicatore frontale
