3KC9000-8TL50

SIEMENS

Prodotto su richiesta, non accetta il ritorno.

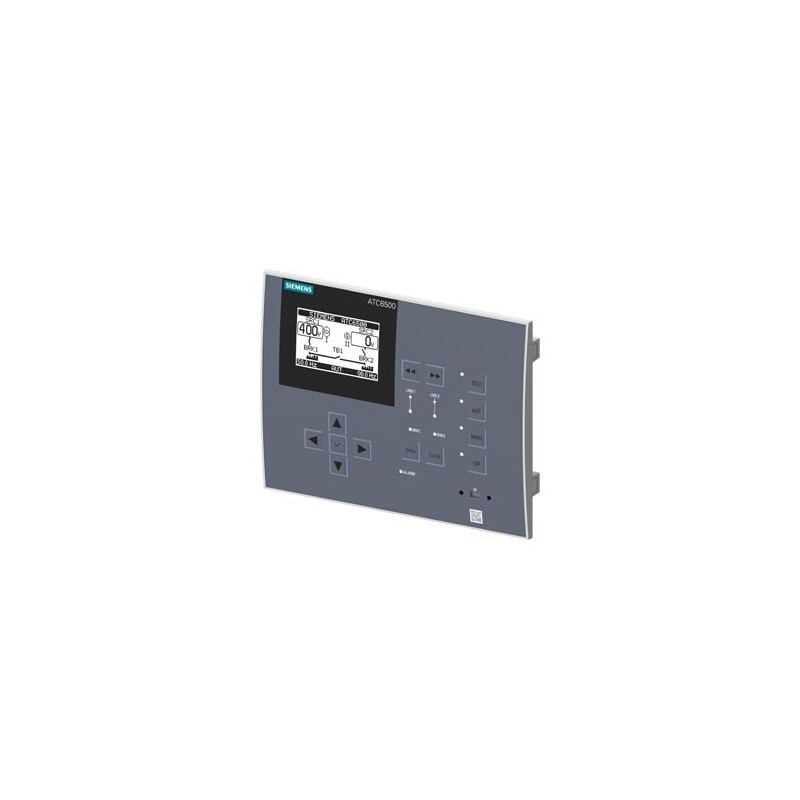

SENTRON 3KC ATC6500; LCD;180x240 mm; commutatore automatico di rete per comando di MCCB, ACB, per trasferimento del carico tra rete principale e rete di riserva; il comando aggiuntivo di un interruttore di accoppiamento è possibile; apparecchio da incasso in pannello di comando: Un: AC 100 ... 240 V 50/60 Hz DC 110 ... 250 V; Un: DC 12 ... 48 V; tensione nominale Ue: AC 100 ... 600 V 50/60 Hz; collegamento con morsetti a vite; interfaccia RS485 integrata ampliabilità con max. 3 moduli aggiuntivi

SENTRON 3KC ATC6500; LCD; 180 × 240 mm; automazione di commutazione tra sorgenti per CONTROL OF MCCB, ACB, per il trasferimento del carico tra rete principale e di riserva; controllo aggiuntivo di un eventuale interruttore di accoppiamento; montaggio a pannello: Uno: 100...240 V AC 50/60 Hz 110...250 V DC; Uno: 12...48 V DC; tensione nominale Ue: 100...600 V AC 50/60 Hz; terminale a vite; Interfaccia RS 485 integrata espandibile con un massimo di 3 moduli aggiuntivi. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $4,792.65
Prezzo unitario: $4,792.65
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

SENTRON 3KC ATC6500; LCD;180x240 mm; commutatore automatico di rete per comando di MCCB, ACB, per trasferimento del carico tra rete principale e rete di riserva; il comando aggiuntivo di un interruttore di accoppiamento è possibile; apparecchio da incasso in pannello di comando: Un: AC 100 ... 240 V 50/60 Hz DC 110 ... 250 V; Un: DC 12 ... 48 V; tensione nominale Ue: AC 100 ... 600 V 50/60 Hz; collegamento con morsetti a vite; interfaccia RS485 integrata ampliabilità con max. 3 moduli aggiuntivi
Versione
marca del prodottoSENTRON
denominazione del prodottoaccessori per commutatore di rete
temperatura di esercizio
● min.-30 °C
● max.70 °C
tempo di commutazione / del dispositivo di comando50 ms
categoria di sovratensione3
tensione di tenuta alla frequenza di impiego / dell'alimentazione di tensione ausiliaria / con AC3 000 V
tensione di isolamento (Ui) / dell'alimentazione di tensione ausiliaria / con AC / valore nominale250 V
tensione di tenuta a impulso (Uimp) / dell'alimentazione di tensione ausiliaria / con AC / valore nominale7 300 V
durata dell'immunità ai disturbi / contro i buchi di tensione / con AC / con 220 V
● senza moduli di ampliamento / max.200 ms
● con 1 modulo di ampliamento / max.170 ms
● con 2 moduli di ampliamento / max.150 ms
● con 3 moduli di ampliamento / max.100 ms
tensione di alimentazione / dell'alimentazione di tensione ausiliaria
● con AC / valore nominale iniziale100 V
● con AC / valore nominale finale240 V
● con AC / min.90 V
● con AC / max.264 V
● con DC / valore nominale iniziale110 V
● con DC / valore nominale finale250 V
● con DC / min.93,5 V
● con DC / max.300 V
tensione di alimentazione / dell'alimentazione di tensione DC
● valore nominale iniziale12 V
● valore nominale finale48 V
● min.7,5 V
● max.57,6 V
durata di funzionamento / senza alimentazione di tensione ausiliaria / max.14 d
grado di protezione IP
● lato frontaleIP40
● posterioreIP20
potenza apparente assorbita / dell'alimentazione di tensione ausiliaria / con AC / con 240 V / max.12,5 VA
potenza dissipata [W] / dell'alimentazione di tensione ausiliaria
● con AC / con 240 V5,5 W
● con DC / con 250 V / max.4,7 W
potenza dissipata [W] / dell'alimentazione di tensione DC
● con 12 V / max.4,8 W
● con 24 V / max.4,5 W
● con 48 V / max.4,2 W
corrente assorbita / dell'alimentazione di tensione DC
● con 12 V / max.400 mA
● con 24 V / max.220 mA
● con 48 V / max.100 mA
frequenza di impiego / valore nominale
● min.45 Hz
● max.66 Hz
numero dei contatti CO / per contatti ausiliari3
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari4
parte integrante del prodotto / dell'orologio hardware in tempo reale / batteria tamponeSi
caratteristica del prodotto / del materiale della custodiapolicarbonato
numero degli slot3
corrente di ingresso / sull'ingresso digitale / per segnale <0> / max.8 mA
numero di ingressi digitali8
● esecuzione dell'ingresso di commutazionenegativo
tensione di uscita / sulle uscite a relè / con AC / max. valore nominale250 V
numero delle uscite / come elemento di commutazione a contatto7
corrente di uscita / sulle uscite a relè
● con AC-1 / con 250 V / valore nominale8 A
● con AC-15 / con 250 V / valore nominale1,5 A
● con DC-1 / con 30 V / valore nominale8 A
tipo di potenza di manovra / secondo NEMAB300
potere di interruzione corrente / sulle uscite a relè / con DC / con 30 V / secondo UL 5081 A
durata di vita meccanica (cicli di manovra) / delle uscite a relè10 000 000
durata di vita elettrica (cicli di manovra) / delle uscite a relè100 000
ritardo sull'ingresso0,05 s
tensione di isolamento (Ui) / delle uscite a relè / valore nominale250 V
tensione di segnale
● per segnale <0> / con DC / valore nominale2 V
● per segnale <1> / con DC / valore nominale3,4 V
tensione di tenuta a impulso (Uimp) / delle uscite a relè / valore nominale7 300 V
numero delle fasi monitorate3
sezione di conduttore collegabile
● min.0,2 mm²
● max.2,5 mm²
sezione di conduttore collegabile / secondo UL 508
● min.0,75 mm²
● max.2,5 mm²
numero AWG / come sezione di conduttore collegabile codificata
● min.24
● max.12
numero AWG / come sezione di conduttore collegabile codificata / secondo UL 508
● min.18
● max.12
coppia di serraggio [lbf·in] / con morsetti a vite / max.5 lbf·in
coppia di serraggio / con morsetti a vite / max.0,56 N·m
esecuzione del collegamento elettricorimovibile / inseribile
Progettazione meccanica
altezza180 mm
larghezza240 mm
profondità32,6 mm
profondità di incasso / con modulo di ampliamento / max.56,4 mm
peso netto680 g
Condizioni ambientali
temperatura ambiente / durante l'immagazzinaggio
● min.-30 °C
● max.80 °C
Certificati
codice di riferimento / secondo EN 61346-2K

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

Confirmation

UL

Miscellaneous

EAC

RCM

UK Declaration of Conformity

Declaration of Conformityother

EC/EU-Declaration of Conformity

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
06/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3KC9000-8TL50
DescrizioneSENTRON 3KC ATC6500; LCD;180x240 mm; commutatore automatico di rete per comando di MCCB, ACB, per trasferimento del carico tra rete principale e rete di riserva; il comando aggiuntivo di un interruttore di accoppiamento è possibile; apparecchio da incasso in pannello di comando: Un: AC 100 ... 240 V 50/60 Hz DC 110 ... 250 V; Un: DC 12 ... 48 V; tensione nominale Ue: AC 100 ... 600 V 50/60 Hz; collegamento con morsetti a vite; interfaccia RS485 integrata ampliabilità con max. 3 moduli aggiuntivi
Famiglia ProdottoSENTRON Commutatori automatici di rete
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,997 Kg
Dimensioni dell'imballo150,00 x 183,00 x 127,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869562506
UPCNon disponibile
Codice doganale85389091
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5380
Group CodeP360
Paese d'origineItalia
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.17
Product classD: Prodotti fabbricati su ordinazione e con psecifiche del clienti. Il materiale non riutilizzabile ne è possibile un reso.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-92-01
eClass7.127-37-92-01
eClass827-37-92-01
eClass927-37-92-01
eClass9.127-37-92-01
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1539-12-15-21
