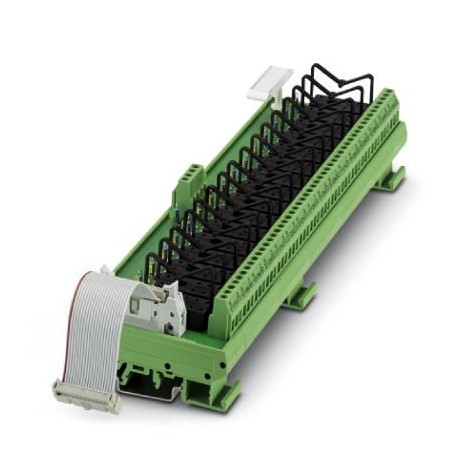

UMK-16 RELS/KSR-G24/21/E/PLC 2974891 PHOENIX CONTACT Modulo attivo
UMK-16 RELS/KSR-G24/21/E/PLC
2974891
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo attivo
Modulo di espansione dell'uscita VARIOFACE, con prese a innesto per 16 relè miniaturizzati, con 1 contatto commutato ciascuno, per 24 V DC (senza relè)
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2974891 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2171 - |
| Pagina catalogo | Pagina 539 (C_5_2017) |
| GTIN | 4017918088996 |
| Peso per pezzo (confezione esclusa) | 4,400 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Corrente d'ingresso tipica con UN | 2 mA (Segnalazione luminosa) |
| Nome protezione | diodo di smorzamento |
| Circuito/componente di protezione | Diodo di smorzamento |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo |
Dati d'uscita
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Max. tensione commutabile | 250 V AC/DC |
| Corrente di carico permanente | 4 A |
| Segnalazione stato | sì |
| Rilevamento guasto (rottura conduttore / cortocircuito) | no |
Generalità
| Numero di canali | 16 |
|---|---|
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-24DC/21HC |
| Con equipaggiamento | no |
| Durata meccanica | 3x 107cicli di manovre |
| Funzionamento | 100 % ED |
| Grado di protezione | IP00 |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Colore | verde |
Dati di connessione connessione 1
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 20 |
| Passo | 2,54 mm |
Dati di connessione connessione 2
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Numero collegamenti | 24 |
Dati di connessione connessione 3
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Numero collegamenti | 4 |
Controllore supportato
| Relativo comando | GE-FANUC RX3i |
|---|---|
| Relativa scheda I/O | IC694MDL754 |
| Relativo comando | HONEYWELL Experion PKS C200 |
| Relativa scheda I/O | TC-ODD 321 |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento base fra circuiti contatti d'uscita) |
| 6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita) | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 20 |
| tensione nominale (EF000228) | 24 V |
| corrente nominale (EF000227) | 0.002 A |
| profondità (EF000049) | 59 mm |
| larghezza (EF000008) | 259 mm |
| altezza (EF000040) | 77 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2974891-UMK-16 RELS/KSR-G24/21/E/PLC | 121 Kbytes |
|
