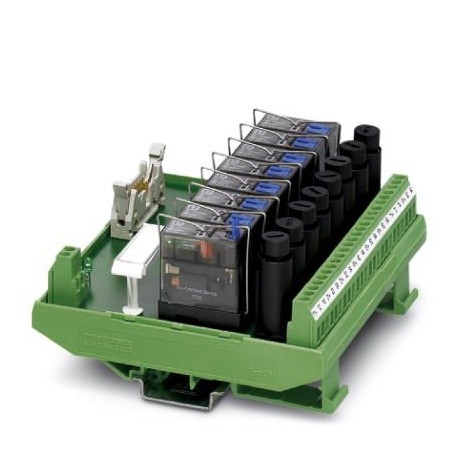

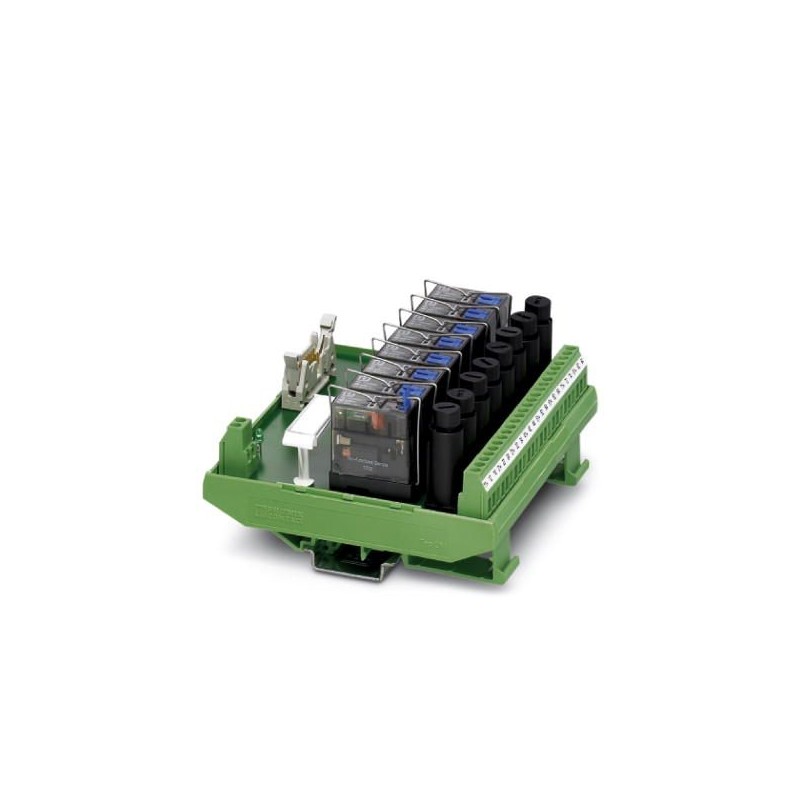

UM- 8RM/KSR-G24/21/MS/SI/PLC 2900893 PHOENIX CONTACT Modulo attivo
UM- 8RM/KSR-G24/21/MS/SI/PLC
2900893
PHOENIX_CONTACT
Modulo attivo
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2900893 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2171 - |
| Pagina catalogo | Pagina 565 (C_7_2015) |
| GTIN | 4046356545129 |
| Peso per pezzo (confezione esclusa) | 435,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 9 ms |
| Tempo di diseccitazione tipico | 6 ms |
| Nome protezione | Diodo di smorzamento (integrato nel relè) |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo (integrato nel relè) |
Dati d'uscita
| Esecuzione dei contatti | 1 di scambio |
|---|---|
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V AC/DC |
| Corrente di carico permanente | 3,9 A (tenere conto del derating) |
| Min. corrente | 10 mA |
| Max. potenza commutabile (carico ohmico) | 93 W (24 V DC) |
| 62 W (48 V DC) | |
| 42 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 975 VA (250 V AC) | |
| Fusibile d'uscita | 4 A Fusibile 5x20 (ritardato) |
| Fusibile | Fusibile 5x20 |
Generalità
| Numero di canali | 8 |
|---|---|
| Con equipaggiamento | sì |
| Durata meccanica | 5x 106cicli di manovre |
| Funzionamento | 100 % ED |
| Grado di protezione | IP00 |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Colore | verde |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 14 |
| Passo | 2,54 mm |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di connessione connessione 3
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Numero collegamenti | 2 |
Controllore supportato
| Relativo comando | MITSUBISHI MELSEC Q |
|---|---|
| Relativa scheda I/O | QY82P |
| Relativo comando | MITSUBISHI MELSEC L |
| Relativa scheda I/O | LY41PT1P |
| LY42PT1P |
Normative e prescrizioni
| Denominazione | Distanza in aria e linea di fuga uscita/uscita |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| IEC 60664 | |
| Tensione di isolamento nominale | 260 V AC |
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento base fra circuiti contatti d'uscita) |
| 6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita) | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
