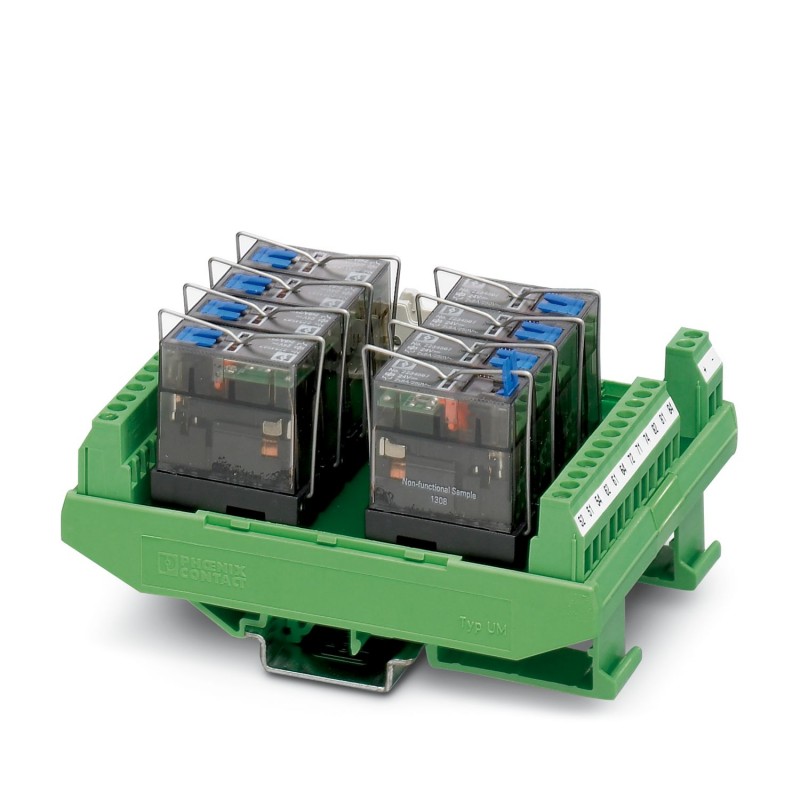

UM- 8RM/KSR-G24/21/MS/PLC 2900890 PHOENIX CONTACT Modulo attivo
UM-8RM/KSR-G24/21/MS/PLC
2900890
PHOENIX_CONTACT
Modulo attivo
Modulo di uscita VARIOFACE, con 8 relè miniaturizzati, 1 contatto commutato rispettivamente con azionamento manuale immobilizzabile, inserito, per 24 V DC (incl. relè)
Modulo di uscita VARIOFACE con 8 relè in miniatura, a innesto a 1 contatto di scambio con pulsante di prova, per 24 V DC (incl. relè)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Numero di canali | 8 |
| Funzionamento | 100 % ED |
| Vita meccanica | 5x 106cicli di manovre |
| Con equipaggiamento | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 09 |
| Caratteristiche di isolamento: Distanza in aria e linea di fuga uscita/uscita | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Distanza in aria e linea di fuga uscita/uscita | |
| Tensione di isolamento nominale | 300 V AC |
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento base fra circuiti contatti d'uscita) |
| 6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita) | |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QY82P |
| Controllore supportato MITSUBISHI MELSEC L | |
| Scheda I/O adatta | LY41PT1P |
| LY42PT1P | |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 21,6 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | 18 mA |
| Tempo di eccitazione tipica | 9 ms |
| Tempo di diseccitazione tipico | 6 ms |
| Circuito di protezione | Diodo di smorzamento (integrato nel relè) |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo (integrato nel relè) |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 12 V AC/DC |
| Corrente di carico permanente | 5 A |
| Min. corrente | 10 mA |
| Max. potenza commutabile (carico ohmico) | 120 W (24 V DC) |
| 62 W (48 V DC) | |
| 48 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 1250 VA (250 V AC) | |
| Livello di controllo | |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 14 |
| Passo | 2,54 mm |
| Livello di campo | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Alimentazione | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero collegamenti | 4 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Indicazione di stato disponibile | Sì |
| Larghezza | 92 mm |
| Altezza | 112 mm |
| Profondità | 60,5 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Distanza in aria e linea di fuga uscita/uscita | |
| Norme/Disposizioni | EN 61010-2-201 |
| IEC 60664 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Considerare la potenza di commutazione massima del relè utilizzato |
| Nota per il funzionamento | Non impiegare canali adiacenti in modo misto con SELV/ PELV e tensioni pericolose in caso di contatto. |
| Nota per il funzionamento | Le uscite non sono adatte per la commutazione di diversi conduttori esterni. La somma delle tensioni di commutazione utilizzate per le uscite vicine non deve superare il valore della tensione nominale di isolamento |
| Nota per il funzionamento | I requisiti di isolamento necessari per l'applicazione (isolamento di base o rinforzato) devono essere soddisfatti con misure adeguate (ad es. piastre di separazione) contro i moduli adiacenti (in direzione della guida DIN). |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
