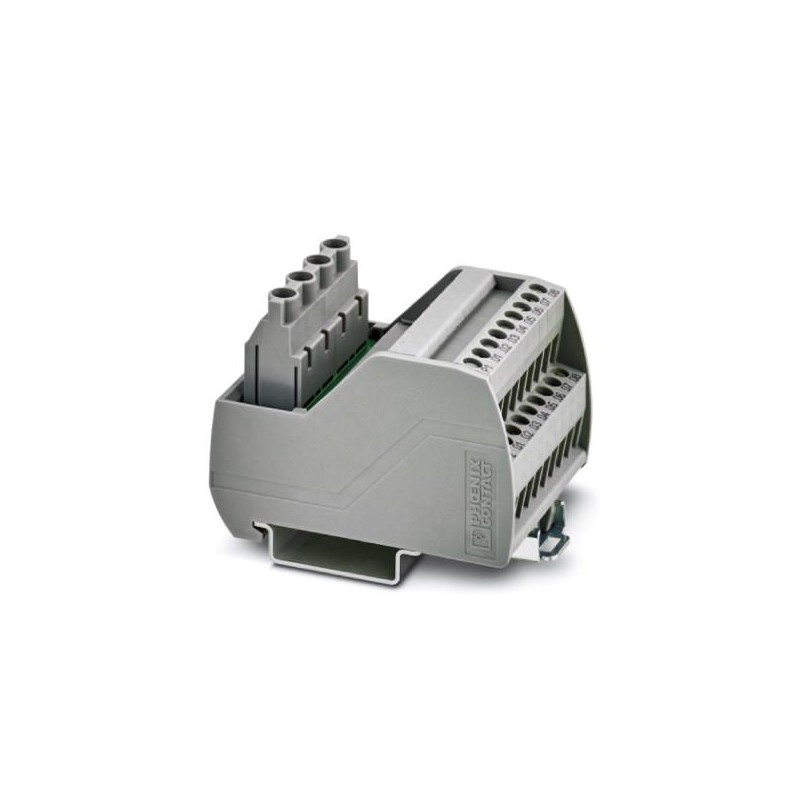

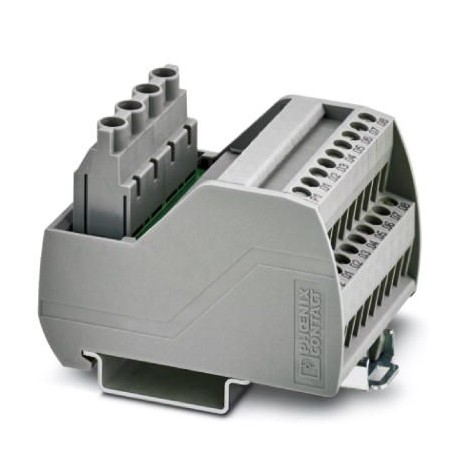

VIP-2/SC/PDM-2/16 2315256 PHOENIX CONTACT Ripartitore di potenziale
VIP-2/SC/PDM-2/16
2315256
PHOENIX_CONTACT
Ripartitore di potenziale
Modulo VARIOFACE con due sbarre (P1, P2) per la distribuzione del potenziale, per l'installazione su guide simmetriche NS 35. Larghezza del modulo: 50,0 mm
sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2315256 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK24D1 - |
| Pagina catalogo | Pagina 268 (C_4_2017) |
| GTIN | 4046356313360 |
| Peso per pezzo (confezione esclusa) | 116,900 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione nominale UN | 250 V AC/DC |
|---|---|
| Max. amperaggio per segnale | 15 A |
| Corrente cumulativa | 30 A (per potenziale) |
| Connessioni potenziale | Per ogni potenziale (P1, P2) 2 Morsetti di alimentazione/8 di distribuzione |
| Posizione d'installazione | a scelta |
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 | |
| Tensione impulsiva di dimensionamento | 2,2 kV |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Dati di collegamento alimentazione
| Collegamento | Connessione a vite |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Numero collegamenti | 2 |
Dati di collegamento distribuzione
| Collegamento | Connessione a vite |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Numero collegamenti | 16 |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 | |
| Tensione impulsiva di dimensionamento | 2,2 kV |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027400600eCl@ss 7.027400609eCl@ss 8.027400609eCl@ss 9.027400609
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 65.5 mm |
| larghezza (EF000008) | 50 mm |
| profondità (EF000049) | 50 mm |
| max. corrente nominale (EF007926) | 30 A |
| numero di poli (EF001391) | 2 |
| sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) | 0.2 mm² |
| sezione conduttore rigida (uni-/multifilare) (EF003462) | 0.2 mm² |
| numero di punti di fissaggio per ogni polo (EF002519) | 8 |
| con guida PE (EF007967) | No |
| con guida N (EF007963) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2315256-VIP-2/SC/PDM-2/16 | 114 Kbytes |
|
