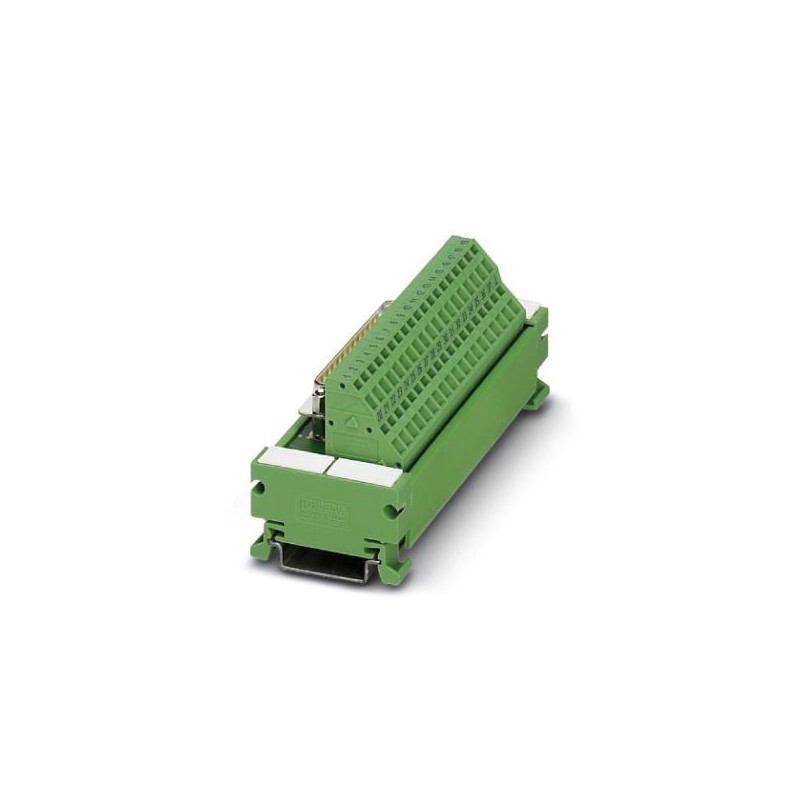

UM 45-D15SUB/S/ZFKDS 2293624 PHOENIX CONTACT Modulo d’interfaccia
UM 45-D15SUB/S/ZFKDS
2293624
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Modulo VARIOFACE, a molla e connettore ultraminiaturizzato D, per montaggio su NS 35/7,5, numero di poli 15
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2293624 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2223 - |
| Pagina catalogo | Pagina 308 (IF_2011) |
| GTIN | 4017918120528 |
| Peso per pezzo (confezione esclusa) | 85,975 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | 25 V AC |
|---|---|
| 60 V DC | |
| Corrente max. ammessa (per segnale) | 2,5 A |
| 1,5 A (con carico uniforme di tutte le derivazioni) | |
| N. poli | 15 |
| Segnalazione stato | No |
| Posizione d'installazione | a scelta |
| Grado di protezione | IP20 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Attacco a norma | IEC / EN |
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 1 |
| N. poli | 15 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Tensione di isolamento nominale | 125 V |
| Tensione impulsiva di dimensionamento | 1,2 kV |
| isolamento | Isolamento funzionale |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a molla |
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 15 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 2.5 A |
| profondità (EF000049) | 49.56 mm |
| larghezza (EF000008) | 64 mm |
| altezza (EF000040) | 45 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2293624-UM 45-D15SUB/S/ZFKDS | 105 Kbytes |
|
