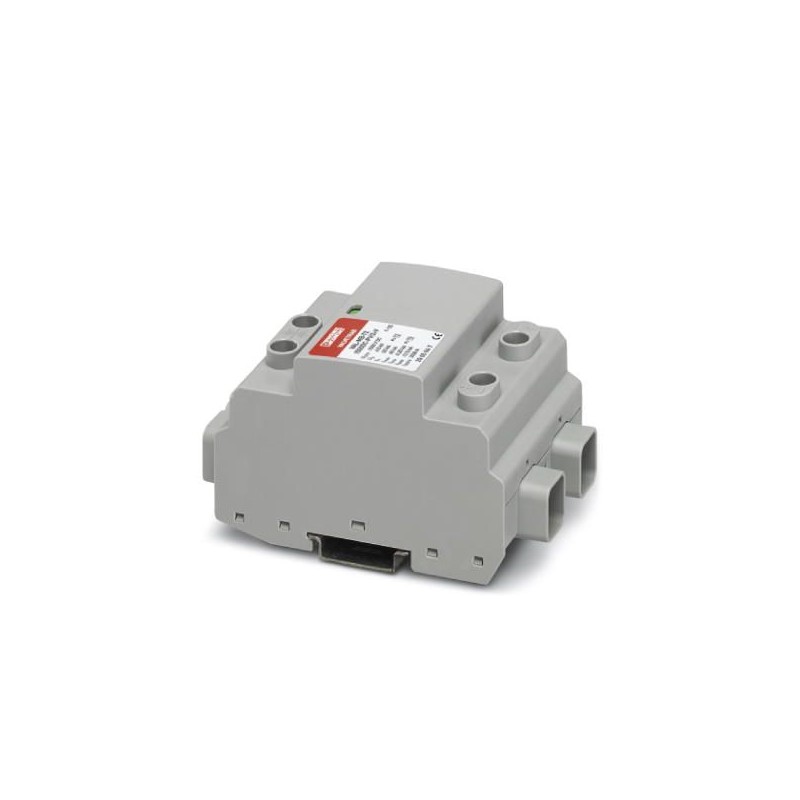

VAL-MB-T2 1500DC-PV/2+V 2905647 PHOENIX CONTACT Scaricatori di sovratensioni tipo 2
VAL-MB-T2 1500DC-PV/2+V
2905647
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905647 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1341 - |
| Pagina catalogo | Pagina 64 (C_4_2017) |
| GTIN | 4046356984225 |
| Peso per pezzo (confezione esclusa) | 383,600 g |
| Numero tariffa doganale | 85354000 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 120 mm |
|---|---|
| Larghezza | 71,2 mm |
| Profondità | 65,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 4 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 6000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 50g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (5 - 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | PV II |
|---|---|
| PV T2 | |
| Tipo EN | T2 |
| Comportamento in caso di guasto | OCM (Comportamento in caso di errore di separazione) |
| Configurazione di collegamento | Configurazione a Y |
| Luogo di installazione | Vano interno |
| Accessibilità | Accessibile |
| Luogo di montaggio del dispositivo di separazione | Interno |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio traffico A RAL 7042 |
| Materiale custodia | PA 6.6 |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida monolitico |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Altre descrizioni
| Nota | Il prodotto è adatto anche per l'impiego in impianti fotovoltaici con una corrente di corto circuito massima ISCPV= 15 kA (secondo EN 50539-11: 2013). |
|---|
Circuito di protezione lato tensione continua (DC)
| Massima tensione permanente UCPV | 1500 V DC |
|---|---|
| Resistenza ai corto circuiti ISCPV | 2000 A |
| Corrente di esercizio permanente ICPV | < 55 µA |
| Corrente di carico nom. IL | 50 A |
| Corrente conduttori di terra IPE | ≤ 55 µA DC |
| ≤ 430 µA AC | |
| Assorbimento di potenza in standby PC | ≤ 85 mVA |
| Corrente nominale dispersa (8/20) µs | 20 kA |
| Max. corrente dispersa Imax(8/20) µs | 40 kA |
| Corrente dispersa Itotal(8/20) µs | 40 kA |
| Livello di protezione Up | ≤ 4,5 kV |
| Tensione residua Ures | ≤ 4,5 kV (con In) |
| ≤ 3,3 kV (a 3 kA:) | |
| ≤ 3,6 kV (a 2,5 kA:) | |
| ≤ 3,8 kV (a 10 kA:) | |
| ≤ 4,2 kV (a 15 kA:) | |
| ≤ 5,4 kV (a 40 kA) | |
| Tempo di risposta tA | ≤ 25 ns |
| Resistenza d'isolamento Riso | > 5 GΩ (con 500 V DC) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 2,5 mm² ... 35 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| Sezione conduttore AWG | 14 ... 2 |
Classifiche
