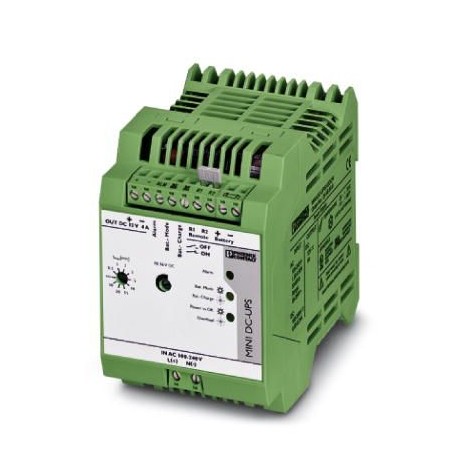

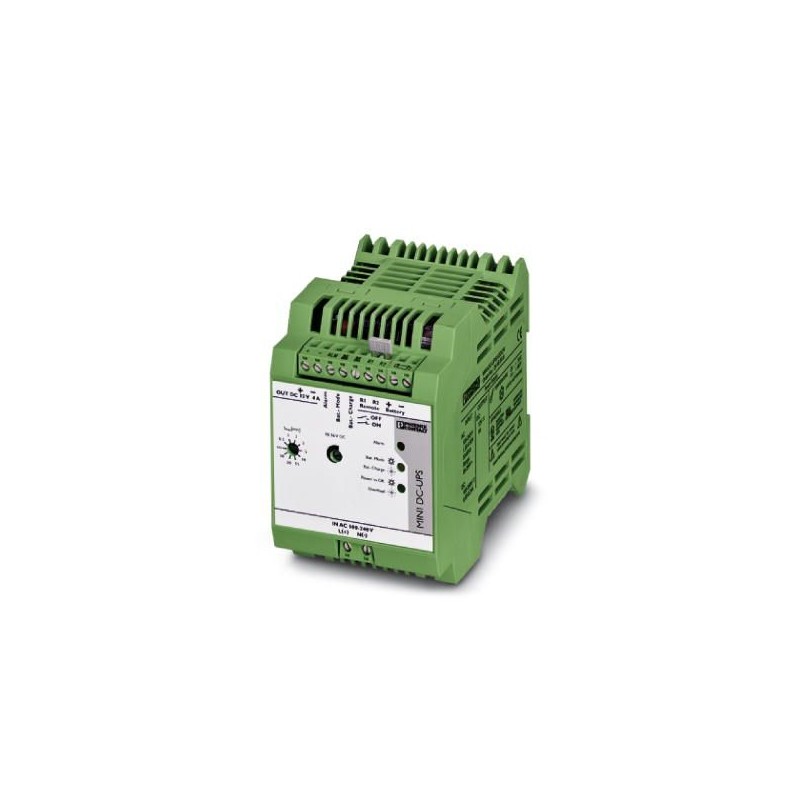

MINI-DC-UPS/12DC/4 2866598 PHOENIX CONTACT Alimentazione elettrica senza interruzioni
MINI-DC-UPS/12DC/4
2866598
PHOENIX_CONTACT
Alimentazione elettrica senza interruzioni
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Comprati di solito insieme
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2866598 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMUM42 - |
| Pagina catalogo | Pagina 301 (C_4_2017) |
| GTIN | 4046356418522 |
| Peso per pezzo (confezione esclusa) | 491,200 g |
| Numero tariffa doganale | 85371091 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria massima consentita (funzionamento) | 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
Dati d'ingresso
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
|---|---|
| Campo delle tensioni d'ingresso AC | 85 V AC ... 264 V AC |
| Campo delle tensioni d'ingresso DC | 100 V DC ... 350 V DC (UL508: 100...250 V DC) |
| Tempo buffer | regolabile: 0,5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 min; 20 min; 30 min; continuo |
| Corrente assorbita (a carico nominale) | 0,65 A (230 V AC) |
| 1,35 A (120 V AC) | |
| Limitazione corrente all'accensione/I²t | < 1,1 A2s |
| Tempo di copertura guasto sulla rete | vedi diagramma |
| Tempo di accensione tipico | 100 ms |
| Fattore di potenza (cos phi) | ca. 0,5 |
| Circuito di protezione | Varistore |
| Fusibile d'ingresso, integrato | 3,15 A (ritardato, interno) |
Dati d'uscita
| Tensione in uscita nominale | 12 V DC |
|---|---|
| Regolazione tensione di uscita (USet) | 10 V DC ... 16 V DC (Tensione d'ingresso AC presente; tensione d'ingresso AC non presente: tensione d'uscita in funzione della tensione della batteria: 13,6 V DC ... 9,6 V DC) |
| Corrente nominale di uscita (IN) | 4 A |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Limitazione corrente d'uscita | max. 7 A |
| Carico capacitivo massimo | Illimitato |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| Max. potenza dissipata con carico nominale | 10,5 W |
| Max. potenza dissipata a vuoto | 3,8 W |
| Potenza dissipata funzionamento della batteria | 2,9 W |
| Efficienza | > 82 % |
| Ripple residuo | < 50 mVSS |
| Carico nominale picchi di commutazione | < 100 mVSS |
| Collegamento in parallelo | no |
| Protezione da sovratensioni interne | < 35 V DC |
| Resistenza alimentazione di ritorno | 35 V DC |
Informazioni generali
| Tecnologia IQ | no |
|---|---|
| Peso netto | 0,45 kg |
| Supporto di memorizzazione | esterno, batteria 1,6 Ah / 2,6 Ah |
| Tensione di isolamento ingresso/uscita | 4 kV (omologazione) |
| 2 kV (Collaudo) | |
| Classe di protezione | II (in quadro elettrico chiuso) |
| MTBF (IEC 61709, SN 29500) | |
| > 728000 h (40 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | morsetti a vite estraibili COMBICON |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Dati di collegamento uscita
| Collegamento | morsetti a vite estraibili COMBICON |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
Segnalazione dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 12 |
| Filettatura | M3 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | EN 55011 (EN 55022) |
| Immunità ai disturbi | EN 61000-6-2:2005 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 6 kV |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 2 GHz |
| Forza del campo di prova | 10 V/m |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequenza | 10 kHz ... 80 MHz |
| Tensione | 10 V |
| Norme/Disposizioni | EN 61000-4-11 |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Protezione da pericolose correnti elettriche, requisiti base per la separazione sicura negli impianti elettrici | EN 50178 |
| Omologazioni UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applicazioni ferroviarie | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2866598-MINI-DC-UPS/12DC/4 | 130 Kbytes |
|
