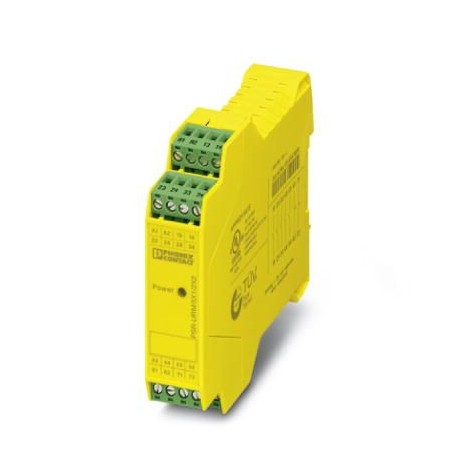

PSR-SCP- 24UC/URM/5X1/2X2 2963747 PHOENIX CONTACT Relè di accoppiamento
PSR-SCP-24UC/URM/5X1/2X2
2963747
PHOENIX_CONTACT
Relè di accoppiamento
Relè di accoppiamento sicuro con contatti a conduzione forzata, 5 contatti normalmente aperti, 2 contatti normalmente chiusi, 1 canale, morsetto a vite a innesto, larghezza: 22,5 mm
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2963747 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA162 - |
| Pagina catalogo | Pagina 277 (C_6_2017) |
| GTIN | 4017918482145 |
| Peso per pezzo (confezione esclusa) | 175,000 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | max. 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Corrente di alimentazione, di comando, di dimensionamento IS | tip. 47 mA |
| Assorbimento di potenza a US | tip. 1,2 W |
| Corrente istantanea | tip. 350 mA DC (Δt s) |
| tip. 350 mA AC (t = 2 ms con Us) | |
| Tip. tempo di eccitazione con Us | tip. 20 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | tip. 20 ms (comando mediante A1) |
| Tempo di ripristino | < 500 ms |
| Indicazione tensione di esercizio | 1 x LED verdi |
| Circuito di protezione | Prot. contro le sovratensioni Varistore |
| Frequenza di commutazione massima | 0,5 Hz |
Dati d'uscita
| Esecuzione dei contatti | 5 contatti di sicurezza |
|---|---|
| 2 circuiti di retroazione | |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 230 V AC/DC (Tenere conto della curva di carico) |
| Min. tensione commutabile | 5 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura) |
| 3 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 10 mA |
| arit. Corrente totale | 72 A2 |
| Max. potenza commutabile (carico ohmico) | 144 W (Contatto in chiusura, 24 V DC, τ = 0 ms) |
| 288 W (Contatto in chiusura, 48 V DC, τ = 0 ms) | |
| 240 W (Contatto in chiusura, 60 V DC, τ = 0 ms) | |
| 110 W (Contatto in chiusura, 110 V DC, τ = 0 ms) | |
| 88 W (Contatto in chiusura, 220 V DC, τ = 0 ms) | |
| 1380 VA (Contatto in chiusura, 230 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | 42 W (Contatto in chiusura, 24 V DC, τ = 40 ms) |
| 42 W (Contatto in chiusura, 48 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 60 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 110 V DC, τ = 40 ms) | |
| 42 W (Contatto in chiusura, 220 V DC, τ = 40 ms) | |
| Potenza commutabile | min. 50 mW |
| Durata meccanica | 10x 106cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 4 A (24 V (DC13)) |
| 4 A (250 V (AC15)) | |
| Capacità di interruzione IEC 60947-5-1 | 3 A (24 V (DC13)) |
| 3 A (250 V (AC15)) | |
| Fusibile d'uscita | 10 A gL/gG (Contatto in chiusura) |
| 4 A gL/gG (Contatti in chiusura, per applicazioni Low Demand) | |
| 6 A gL/gG (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 175 g |
| Posizione d'installazione | verticale o orizzontale |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Materiale custodia | PBT |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 1 |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 1 |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | c |
| Categoria | 1 |
| Safety Integrity Level Claim Limit (SIL CL) | 1 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | Separazione sicura 4 kV tra tutti i percorsi della corrente e la custodia |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Urti | 15g (in caso di sollecitazioni dovute a urti, è possibile che si verifichino reazioni di contatto con una durata fino a 2 ms). |
| Vibrazione (esercizio) | 10 Hz ... 150 Hz, 2g (In caso si sollecitazioni meccaniche dovute alle vibrazioni, è possibile che si verifichino reazioni di contatto con durata fino a 1 ms.) |
| Conformità | CE conforme |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio base |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con ingresso di avvio (EF003342) | No |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.02 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 114.5 mm |
| profondità (EF000049) | 99 mm |
