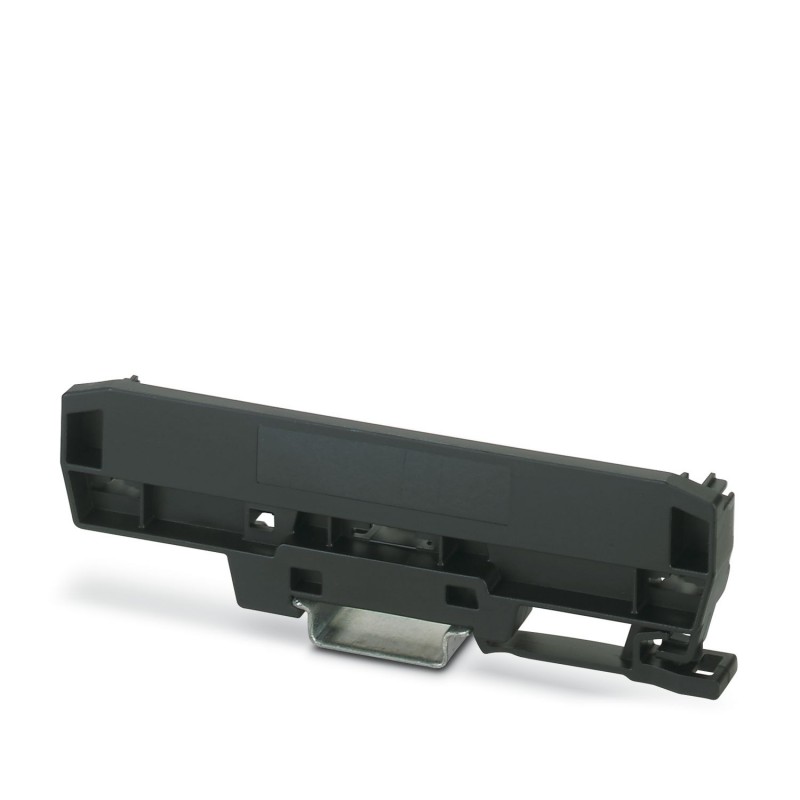

UM-PRO 108 COVER/BUS-L BK 2202856 PHOENIX CONTACT Profilo, Elemento laterale (a sinistra), larghezza: 19,5 m..
UM-PRO 108 COVER/BUS-L BK
2202856
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Profilo, Elemento laterale (a sinistra), larghezza: 19,5 mm, colore: nero (9005), altezza: 127,8 mm
Custodie in profilato estruso, Montaggio su guida/montaggio a parete (con flangia di fissaggio opzionale), Elemento laterale (sinistro) con interruzione bus e piedino per montaggio su guida DIN, colore: nero (9005), larghezza: 19,5 mm, altezza: 127,8 mm, profondità: 39,45 mm
Profilo, Montaggio su guida DIN / montaggio a parete (con flangia di fissaggio opzionale), Elemento laterale (a sinistra) con apertura bus e base di montaggio per la guida DIN, larghezza: 19,5 mm, altezza: 127,8 mm, profondità: 39,45 mm
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Tipo di prodotto | Parte laterale moduli a incastro |
| Tipo di custodia | Profilo |
| Serie di custodie | UM-PRO |
| Famiglia di prodotti | UM-PRO 108 |
| Esecuzione | Elemento laterale (a sinistra) con apertura bus e base di montaggio per la guida DIN |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Larghezza | 19,5 mm |
| Altezza | 127,8 mm |
| Profondità | 39,45 mm |
| Profondità dal bordo superiore della guida DIN | 32,45 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | Poliammide |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 3 |
| Tipologia di fissaggio del circuito stampato | Inserimento/fissaggio con elementi aggiuntivi |
| Superficie circuito stampato | 700 mm² ... 1200 mm² (per ogni cm di profilato di base) |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN / montaggio a parete (con flangia di fissaggio opzionale) |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | aperto |
| scatola allineabile (EF003088) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete possibile (EF003973) | No |
| con tecnica di collegamento per circuiti stampati integrata (EF003087) | No |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | nero |
| numero RAL (EF000116) | 9005 |
| larghezza (EF000008) | 19.5 mm |
| altezza (EF000040) | 127.8 mm |
| profondità (EF000049) | 39.45 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
