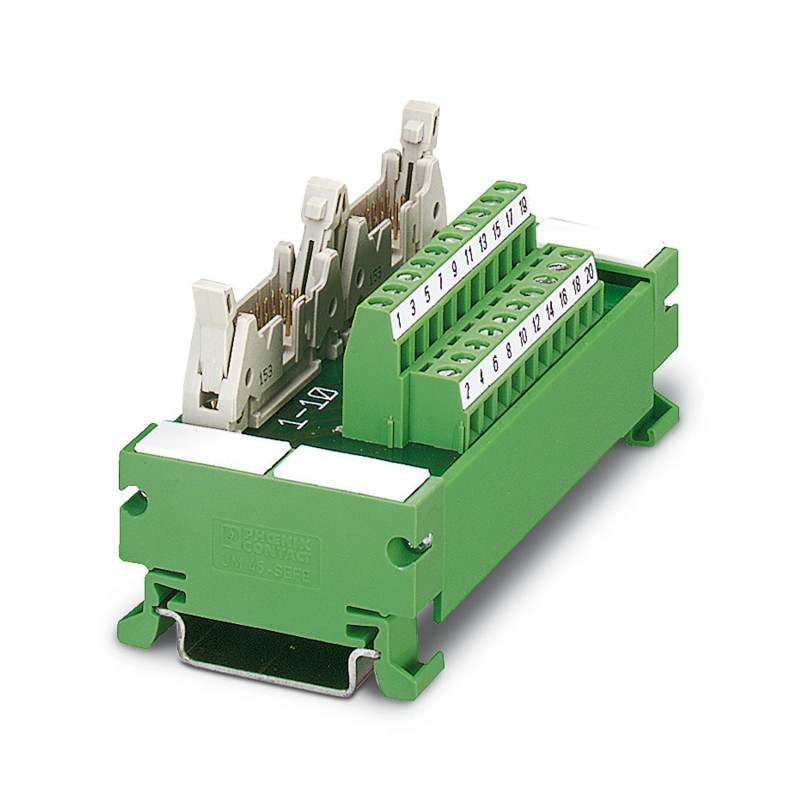

UM 45- 2FLK14/AB-1756 2968360 PHOENIX CONTACT Modulo passivo
UM 45-2FLK14/AB-1756
2968360
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo passivo
Modulo di interconnessione VARIOFACE-COMPACT-LINE, Allen-Bradley Controll-Logix, con etichettatura specifica per Controll-Logix, numero di poli: 2 x 14, larghezza del modulo: 98 mm
Modulo VARIOFACE-COMPACT-LINE, per Allen-Bradley Controll-Logix, con siglatura specifica Controll-Logix, n. poli: 2 x 14, larghezza modulo: 98 mm
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Famiglia di prodotti | VARIOFACE |
| Numero di canali | 8 |
| Funzionamento | 100 % ED |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Corrente (per derivazione) | ≤ 1 A |
| Corrente (Alimentazione di tensione) | ≤ 2 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV (1,2 / 50 μs) |
| Controllore supportato ALLEN-BRADLEY ControlLogix | |
| Scheda I/O adatta | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF8 | |
| 1756-PLS | |
| 1756-OF6VI | |
| Controllore supportato HONEYWELL Experion PKS C200 | |
| Scheda I/O adatta | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 | |
| Collegamento 1 (livello di controllo) | |
| Attacco a norma | IEC 60603-13 |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 2 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Collegamento 2 (livello di campo) | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 6 mm |
| Filettatura | M3 |
| Numero di poli | 20 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,14 mm² ... 0,75 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,25 mm² ... 1 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,14 mm² ... 0,75 mm² |
| 0,25 mm² ... 0,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 26 ... 16 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Passo | 5,08 mm |
| Indicazione di stato disponibile | No |
| Dimensioni articolo | |
| Larghezza | 96,8 mm |
| Altezza | 45 mm |
| Profondità | 50,8 mm |
| Colore | verde (RAL 6021) |
| Materiale isolante custodia | PVC |
| Condizioni ambientali | |
| Grado di protezione (Modulo) | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m |
| UKCA | |
| Certificato | Conformità UKCA |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | EN IEC 60664-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 20 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 50.8 mm |
| larghezza (EF000008) | 96.8 mm |
| altezza (EF000040) | 45 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
