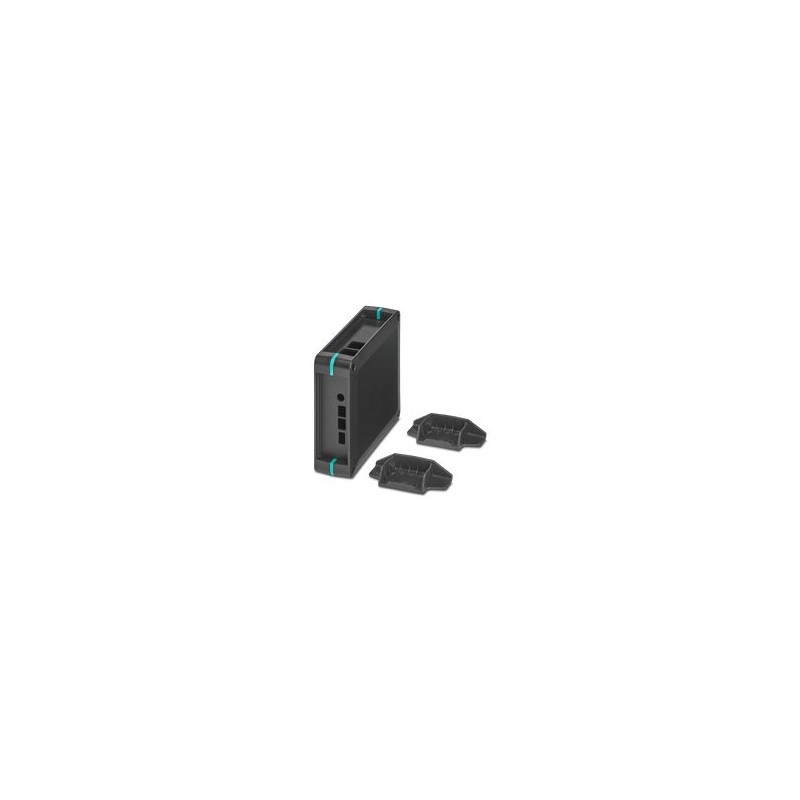

UCS-KIT-145-125-RPI4B-9005 1311027 PHOENIX CONTACT Custodia completa per circuiti stampati Raspberry Pi. Com..
UCS-KIT-145-125-RPI4B-9005
1311027
PHOENIX_CONTACT
Custodia completa per circuiti stampati Raspberry Pi. Comprende le metà dell'alloggiamento, pareti laterali con fori per tutte le connessioni pertinenti, supporti adesivi per il fissaggio del computer Raspberry Pi modello B4, viti per l'alloggiamento e il fissaggio del circuito stampato; colore alloggiamento grigio chiaro con inserti angolari blu turchese
Home > PHOENIX_CONTACT
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Dettagli
▲Dati tecnici
Note
| Generale | È possibile aprire la custodia un massimo di 10 volte. |
| Generale | Fissaggio dei supporti adesivi: Assicurarsi che la superficie dell'alloggiamento sia pulita, asciutta e priva di grasso. Campo di temperatura +18 °C ... +30 °C / Forza di pressione 60 N / Durata della pressione 3 s |
| Generale | Guarda la scheda tecnica della serie nell'area download. |
Proprietà dell'oggetto
| Tipo di prodotto | Calotta completa |
| Famiglia di prodotti | UCS 145-125-F |
| Esecuzione | Design piatto |
| Tipo di alloggio | Custodie universali |
| Foro di ventilazione disponibile | No |
| Serie di alloggiamenti | UCS (Sistema di protezione delle tecnologie |
dimensioni
| Schema di quotatura |  |
| Larghezza | 145 mm |
| altezza | 125 mm |
| profondità | 47 mm |
Dati materiali
| colore | Nero (9005) |
| Classe di infiammabilità secondo UL 94 | V0 |
| Caratteristiche della superficie | Non trattato |
| Materiale della calotta | PC |
Condizioni ambientali e di vita
| Custodia singola con dissipazione di potenza con 20 °C | |
| Temperatura | 20 °C |
| Fatto di riduzione | 1 |
| Posizione per il montaggio | verticale |
| Potenza dissipata | 11 W |
| Custodia singola con dissipazione di potenza a 30 °C | |
| Temperatura | 30oC |
| Fatto di riduzione | 0,85 |
| Posizione per il montaggio | verticale |
| Potenza dissipata | 9,4 W |
| Custodia singola con dissipazione di potenza a 40 °C | |
| Temperatura | 40oC |
| Fatto di riduzione | 0,7 |
| Posizione per il montaggio | verticale |
| Potenza dissipata | 7,7 W |
| Custodia singola con dissipazione di potenza a 50 °C | |
| Temperatura | 50 °C |
| Fatto di riduzione | 0,55 |
| Posizione per il montaggio | verticale |
| Potenza dissipata | 6 W |
| Custodia singola con dissipazione di potenza con 60 °C | |
| Temperatura | 60 °C |
| Fatto di riduzione | 0,4 |
| Posizione per il montaggio | verticale |
| Potenza dissipata | 4,4 W |
| Test di vibrazione | |
| Specifiche di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequenza | 10 - 150 - 10 Hz |
| Velocità di scansione | 1 ottava/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata del test per asse | 2,5 h |
| Indicazioni per il test | Assi X, Y e Z |
| Saggio filam. incandescente | |
| Specifiche di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tempo di esecuzione | 30 secondi |
| Controllo della resistenza al calore/pressione sferica | |
| Specifiche di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata del periodo di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica/Tamburo discendente | |
| Specifiche di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| frequenza | 50 |
| Scontro | |
| Specifiche di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo di ammortizzatore | Semi-sinusoidale |
| Accelerazione | 35% |
| Durata dell'incidente | 11 millimetri |
| Numero di collisioni per sterzata | 3 |
| Indicazioni per il test | Assi X, Y e Z (pos. e neg.) |
| Test per sostanze dannose per la bagnatura della vernice | |
| Specifiche di prova | VW PV 3.10.7:2005-02 |
| Risultato | Test approvato |
| Grado di protezione (codice IP) | |
| Specifiche di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato: Grado di protezione IP Code | IP20 |
| Condizioni ambientali | |
| Codice IP massimo raggiungibile | IP20 |
| Temperatura ambiente (servizio) | -40 °C ... 105 °C (a seconda della dissipazione) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 80 % |
Dati del circuito stampato
| Numero di alloggiamenti per circuiti stampati | 1 |
| Tipo di attacco per circuito stampato | Collegamento a vite |
| Superficie totale del PCB | 12000 millimetri ² |
| Fattori di forma supportati | Raspberry Pi |
| Nota sugli alloggiamenti dei circuiti stampati | Questo articolo è stato preparato per un circuito stampato. Altri circuiti stampati possono essere fissati con l'aiuto di supporti adesivi (accessori). |
Assemblea
| Posizione per il montaggio | discrezionale |
| Coppia / Velocità | Collegamento a vite delle metà dell'alloggiamento: 1,2 Nm-1,4 Nm / 500 giri/min-1000 giri/min |
| Fissaggio del circuito stampato: 0,4 Nm-0,5 Nm / 500 giri/min-1000 giri/min |
Informazioni sull'imballaggio
| Tipo di imballaggio | imballaggio in scatola di cartone |
