UCS 125-87-F-GD-RPI 7035 1019724 PHOENIX CONTACT Elettronico
UCS 125-87-F-GD-RPI 7035
1019724
PHOENIX_CONTACT
Elettronico

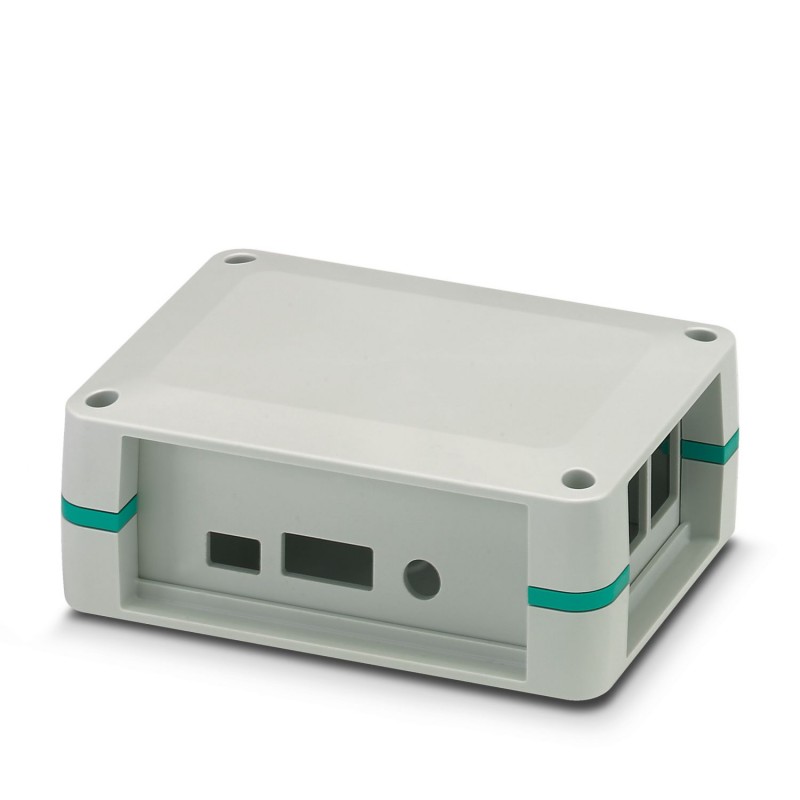

Alloggiamento completo per circuiti stampati. Include le metà del case, le pareti laterali con fori per tutte le connessioni pertinenti, le staffe adesive per il fissaggio del computer Raspberry Pi modello B2 e B3, le viti per il case e il fissaggio della scheda; Colore dell'alloggiamento grigio chiaro con inserti angolari blu turchese
sistemi di armadi elettrici > cassetta vuota per dispositivi elettronici
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione diciannove mila sette cento venti quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626507538 |
| Peso per Pezzo (escluso imballaggio) | 330.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento ottanta nove mila novanta nove |
| Paese di origine | DE (Germania) |
Proprietà dell'elemento
| Tipo | UCS 125-87-F-GD-RPI 7035 |
|---|---|
| Ordine No. | Millione diciannove mila sette cento venti quattro |
| Tipo | piatto |
| Tipo alloggiamento | Universale custodie |
Specifiche del materiale
| Colore (simile a RAL) | grigio chiaro (7035) |
|---|---|
| Classe di infiammabilità secondo UL 94 | V0 |
| Materiale custodia | PC |
Condizioni ambientali
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
|---|---|
| Temperatura ambiente (assemblea) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della dissipazione di potenza) |
| Umidità relativa (stoccaggio/trasporto) | 80 % |
I dati di PCB
| Numero di PCB titolari | Uno |
|---|---|
| Nota sul PCB titolari | Questo prodotto è preparato per un circuito stampato. Ulteriori schede a circuito stampato può essere montato su cuscinetti adesivi (accessori). |
| PWB di spessore | 0.8 mm 3 mm ... |
| Tipo di montaggio su PCB | Bullone di montaggio |
Dissipazione di potenza, custodia a 20°C
| Temperatura ambiente | 20 °C |
|---|---|
| Fattore di riduzione | Uno |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 9.7 W |
Dissipazione di potenza, custodia a 30 °C
| Temperatura ambiente | 30 °C |
|---|---|
| Fattore di riduzione | 0.85 |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 8.3 W |
Dissipazione di potenza, custodia a 40 °C
| Temperatura ambiente | 40 °C |
|---|---|
| Fattore di riduzione | 0.7 |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 6.8 W |
Dissipazione di potenza, custodia a 50 °C
| Temperatura ambiente | 50 °C |
|---|---|
| Fattore di riduzione | 0.55 |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 5.4 W |
Dissipazione di potenza, custodia a 60 °C
| Temperatura ambiente | 60 °C |
|---|---|
| Fattore di riduzione | 0.4 |
| Posizione di montaggio | verticale |
| Dissipazione di potenza | 3.9 W |
Resistenza meccanica/burattatura barile
| Specifica | IEC 60068-2-31:2008-05 |
|---|---|
| Altezza di caduta | 50 cm |
| Numero di cicli di goccia | Cinquanta |
Test di vibrazione
| Specifica | IEC 60068-2-6:2007-12 |
|---|---|
| Frequenza | 10 - 150 - 10 Hz |
| Velocità di Sweep | 1 ottava/min |
| Ampiezza | 0,15 mm (10 - 58.1 Hz) |
| Accelerazione | 2g (58.1 - 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | X-, Y - e Z-asse |
Shock
| Specifica | IEC 60068-2-27:2008-02 |
|---|---|
| Forma di impulso | Sinusoidale |
| Accelerazione | 15g |
| Durata dell'urto | 11 ms |
| Numero di urti per direzione | Tre |
| Direzioni di prova | X-, Y - e Z-axis (pos. e neg.) |
Termostabilità (palla spinta di prova)
| Specifica | IEC 60695-10-2:2014-02 |
|---|---|
| Temperatura | 125 °C |
| Durata della prova | 1 h |
| Forza | 20 N |
Test per valutare il rischio di fuoco (glow wire)
| Specifica | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
|---|---|
| Temperatura | 850 °C |
| Il tempo di esposizione | 30 s |
Test per le sostanze che potrebbero ostacolare il rivestimento con vernice o vernice
| Risultato | Test superato |
|---|---|
| Specifica | VW PV 3.10.7:2005-02 |
Gradi di protezione degli involucri (codice IP)
| Specifica | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
|---|---|
| Risultato, grado di protezione IP codice | IP00 |
Informazioni di carattere generale
| Nota | La custodia può essere aperto a un massimo di 10 volte. |
|---|---|
| Collegare il pad adesivi: assicurarsi che la superficie dell'alloggio è pulito, asciutto e privo di grasso. Range di temperatura: da +18°C ... +30°C / Chiusura forza di pressione: 60 N / pressione di Chiusura ora: 3 s |
Nota per il montaggio di
| Coppia di serraggio / velocità di rotazione | Vite di connessione tra custodia metà: 1.2 Nm-1,4 Nm / 500 giri / min-1000 giri / min |
|---|---|
| Montaggio del PWB di angolo alimentatore: 0.4 Nm 0,5 Nm / 500 giri / min-1000 giri / min | |
| Di auto della testa della vite | Vite di connessione tra custodia a metà: con Intaglio Torx®(T10) |
| Montaggio del PWB: Intaglio Torx®(T7) |
Classificazioni
eCl@ss 5.1Venti sette millioni cento ottanta mila cinque cento seieCl@ss 6.0Venti sette millioni cento ottanta mila otto centoeCl@ss 7.0Venti sette millioni cento ottanta due mila sette cento dueeCl@ss 8.0Venti sette millioni cento ottanta due mila sette cento dueeCl@ss 9.0Venti sette millioni cento ottanta due mila sette cento due
| Caratteristica | Valore |
|---|---|
| materiale (EF002169) | altro |
| colore (EF000007) | grigio |
