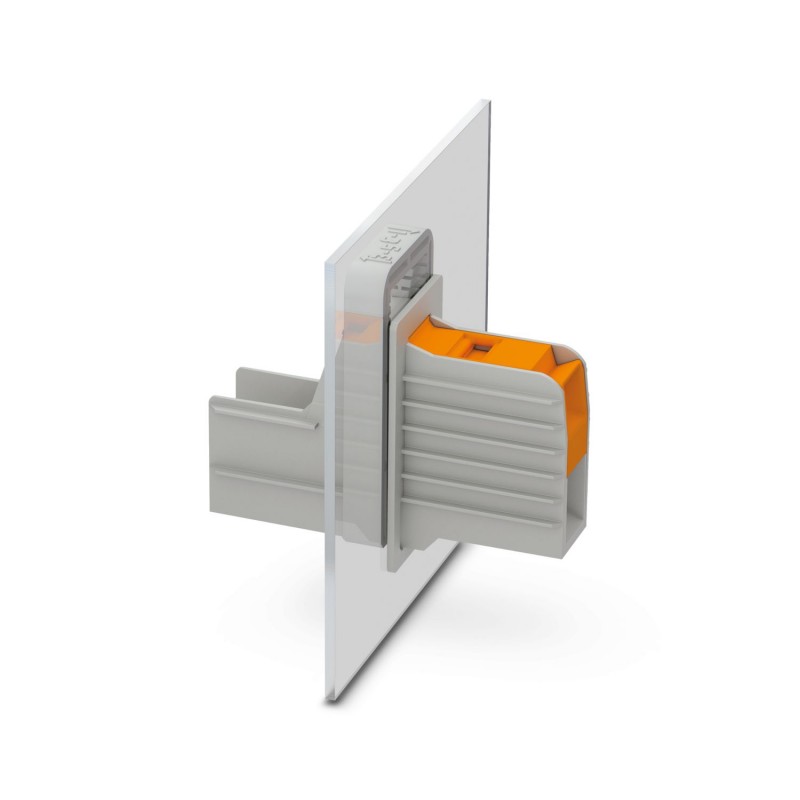

TW 50/ 3-CL 2BD:L1,L2,L3 1048129 PHOENIX CONTACT Bulkhead connector, numero di poli: 3, larghezza: 78 mm
TW 50/ 3-CL 2BD:L1,L2,L3
1048129
PHOENIX_CONTACT
5
Bulkhead connector, numero di poli: 3, larghezza: 78 mm
Morsettiera, tipo di collegamento: Collegamento a leva snodata T-LOX, Collegamento morsetto, numero di poli: 3, corrente di carico: 150 A, sezione: 10 mm² - 50 mm², direzione di collegamento del conduttore rispetto alla direzione della spina: 0 °, larghezza: 78 mm
morsetti di giunzione > morsetto passante
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Proprietà dell'oggetto
| Tipo di prodotto | Terminale pass-through |
| Numero di poli | 3 |
| Passo | 20 mm |
| Numero di connessioni | 6 |
| Numero di potenziali | 3 |
| Stato di manutenzione dei dati | |
| Revisione dell'articolo | 01 |
Proprietà elettriche
| Corrente nominale IN | 150 A |
| Tensione nominale UN | 1000 V |
| Tensione di dimensionamento (III/3) | 1000 V |
| Dimensionamento tensione transitoria (III/3) | 8 kV |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento transitorio (III/2) | 8 kV |
| Tensione nominale (II/2) | 1000 V |
| Tensione di dimensionamento transitorio (II/2) | 6 kV |
Dati di connessione
| Tecnologia di connessione | |
| Sistema di connettori | TW 50 |
| Sezione nominale | 50 mm² |
| Collegamento del conduttore esterno | |
| Tipo di connessione | Attacco a leva snodata T-LOX |
| Direzione di collegamento del conduttore rispetto alla direzione della spina | 0 ° |
| Sezione del conduttore rigido | 10 millimetri² ... 50 millimetri² |
| Sezione flessibile del conduttore | 16 millimetri² ... 50 millimetri² |
| Sezione flessibile del conduttore con puntale, senza manicotto in plastica | 10 millimetri² ... 50 millimetri² |
| Sezione flessibile del conduttore con puntale, con manicotto in plastica | 10 millimetri² ... 50 millimetri² |
| 2 conduttori con la stessa sezione, flessibili con puntale TWIN con manicotto in plastica | 6 millimetri² ... 16 millimetri² |
| Lunghezza della buccia | 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm) |
| Collegamento del conduttore interno | |
| Tipo di connessione | Collegamento tramite terminale |
| Direzione di collegamento del conduttore rispetto alla direzione della spina | 0 ° |
Dati materiali
| Dati del materiale - contatto | |
| Osservazione | Conforme a RAEE/RoHS, senza filamento secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale di contatto | Lega di Cu |
| Caratteristiche della superficie | Stagnato |
| Dati del materiale - Alloggiamento | |
| Colore (Alloggiamento) | Grigio (7042) |
| Materiale isolante | BABBO |
| Gruppo di materiali isolanti | io |
| CTI secondo IEC 60112 | 600 |
| Classe di infiammabilità secondo UL 94 | V0 |
| Numero di infiammabilità dei filamenti incandescenti GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione dei filamenti incandescenti GWIT secondo EN 60695-2-13 | 775 |
| Temperatura di prova della durezza della sfera secondo EN 60695-10-2 | 125 °C |
Note
| Indicazione di sicurezza | |
| Avvertenze di sicurezza | • L'installazione e l'uso del prodotto sono consentiti solo a personale qualificato e specializzato in attività elettriche. Per rilevare i pericoli ed evitarli, il personale specializzato deve conoscere le basi dell'ingegneria elettrica. |
| • Si prega di osservare i dati tecnici qui indicati e i documenti in "Downloads". Nell'area download troverete informazioni importanti, ad esempio istruzioni di montaggio, disegni tecnici e dati 3D. | |
| • L'imbuto di guida del cavo non è sicuro per il contatto con le dita. Non collegare o scollegare mai i terminali sotto tensione. Devono essere adottate misure adeguate per garantire la protezione contro i contatti accidentali. | |
dimensioni
| Schema di quotatura |  |
| Passo | 20 mm |
| Larghezza [w] | 78 mm |
| Dimensioni esterne | |
| Altezza [h3] | 73,5 mm |
| Lunghezza [l1] | 46 millimetri |
| Dimensione interna | |
| Altezza [h4] | 58,16 millimetri |
| Lunghezza [l2] | 56,1 millimetri |
Prove meccaniche
| Controllo dei conduttori danneggiati e dell'allentamento | |
| Specifiche di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Risultato | Test approvato |
| Prova di trazione | |
| Specifiche di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Sezione del conduttore/Tipo di conduttore/Valore nominale della forza di trazione/Valore effettivo | 10 mm² / rigido / > 90 N |
| 10 mm² / flessibile / > 90 N | |
| 50 mm² / rigido / > 236 N | |
| 50 mm² / flessibile / > 236 N | |
| 6 mm² / flessibile con puntale / > 80 N | |
| 16 mm² / flessibile con puntale / > 100 N | |
Collaudo elettrico
| Verifica del riscaldamento | |
| Specifiche di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 (conforme) |
| Requisiti per la prova di riscaldamento | Aumento di temperatura ≤ 45 K |
| Corrente ammissibile a breve termine | |
| Specifiche di prova | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Linee di dispersione e distanze di isolamento dell'aria 1. Coordinamento degli isolamenti | |
| Specifiche di prova | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| Gruppo di materiali isolanti | io |
| Resistenza alle correnti di dispersione (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Dimensionamento Tensione di isolamento (III/3) | 1000 V |
| Tensione transitoria nominale (III/3) | 8 kV |
| valore minimo della distanza di isolamento dell'aria - campo non omogeneo (III/3) | 8 mm |
| Valore minimo della linea di dispersione (III/3) | 12,5 mm |
| Dimensionamento Tensione di isolamento (III/2) | 1000 V |
| Tensione transitoria nominale (III/2) | 8 kV |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (III/2) | 8 mm |
| Valore minimo della linea di dispersione (III/2) | 8 mm |
| Dimensionamento Tensione di isolamento (II/2) | 1000 V |
| Tensione transitoria nominale (II/2) | 6 kV |
| Valore minimo della distanza di isolamento dell'aria - Campo non omogeneo (II/2) | 5,5 mm |
| Valore minimo della linea di dispersione (II/2) | 5,5 mm |
Condizioni ambientali e di vita
| Test di vibrazione | |
| Specifiche di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequenza | 10 - 150 - 10 Hz |
| Velocità di scansione | 1 ottava/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata del test per asse | 2,5 h |
| Indicazioni per il test | Assi X, Y e Z |
| Saggio filam. incandescente | |
| Specifiche di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Temperatura | 960 °C |
| Tempo di esecuzione | 30 secondi |
| Condizioni ambientali | |
| Temperatura ambiente (servizio) | -40 °C ... 100 °C (in base alla curva di capacità di carico corrente/declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità relativa dell'aria (stoccaggio/trasporto) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
Informazioni sull'imballaggio
| Tipo di imballaggio | Imballaggio in scatola |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
