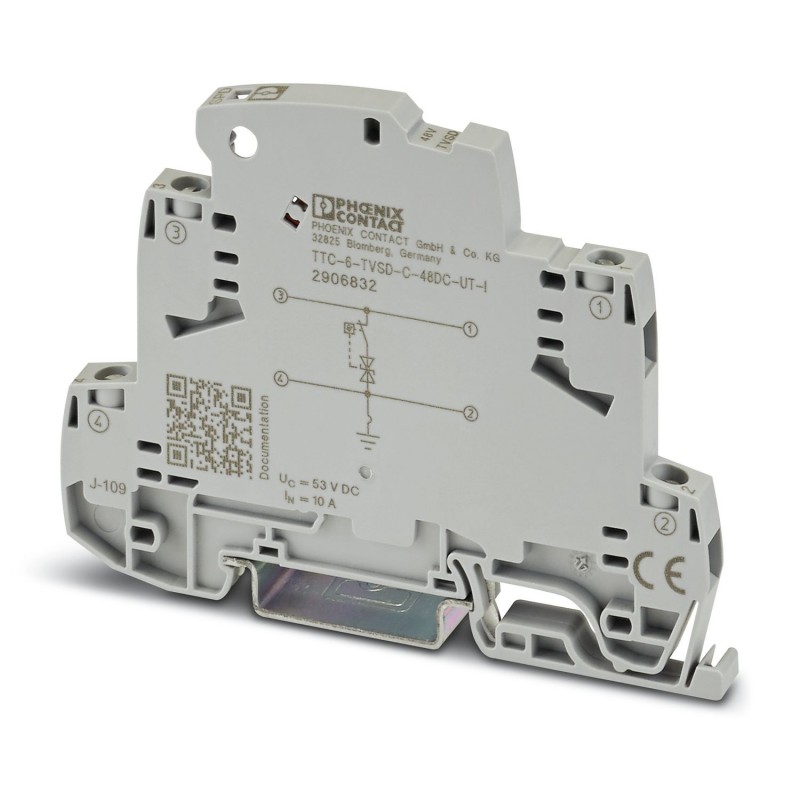

TTC-6-TVSD-C-48DC-UT-I 2906832 PHOENIX CONTACT Protezione fine contro le sovratensioni con indicatore di sta..
TTC-6-TVSD-C-48DC-UT-I
2906832
PHOENIX_CONTACT
Protezione fine contro le sovratensioni con indicatore di stato integrato per un filo di segnale con potenziale di riferimento collegato a terra.
Protezione contro le sovratensioni di precisione con indicatore di stato integrato per un conduttore di segnale con messa a terra con potenziale di riferimento.
Protezione fine contro le sovratensioni con indicatore di stato integrato per un filo del segnale con potenziale di riferimento collegato a terra. Utilizzabile in circuiti di sicurezza fino a SIL 3.
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni reti di dati / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | TERMITRAB complete |
| Classe di prova IEC | C3 |
| Tipo | Modulo guida monolitico |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 48 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Disegno quotato |  |
| Larghezza | 6,2 mm |
| Altezza | 92 mm |
| Profondità | 69,5 mm (Con guida DIN da 7,5 mm) |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale isolante | PBT |
| Materiale custodia | PBT |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Direzione di azione | Line-Earth Ground |
| Massima tensione permanente UC | 53 V DC |
| 37 V AC | |
| Corrente nominale | 10 A (60 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Corrente nominale dispersa In(8/20) µs (filo-terra) | 90 A |
| Livello di protezione Up(conduttore-terra) | ≤ 80 V (C3 - 18 A) |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,3 dB (≤ 1 MHz / 150 Ω) |
| Frequenza limite fg (3 dB), asimm. (PE) nel sistema a 150 Ω | tip. 3,5 MHz |
| Capacità (filo-terra) | 1 nF |
| Resistenza per percorso | ≤ 100 mΩ |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
| Resistenza corrente impulsiva (conduttore-terra) | C3 - 18 A |
| Condizioni ambientali | |
| Grado di protezione | IP20 (con coperchio terminale) |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 4000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
| EN 61643-21 | |
| Norme/disposizioni | EN 61643-21 |
| Nota | 2001 + A1:2009 + A2:2013 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Caratteristica | Valore |
|---|---|
| tensione nominale DC (EF008799) | 48 V |
