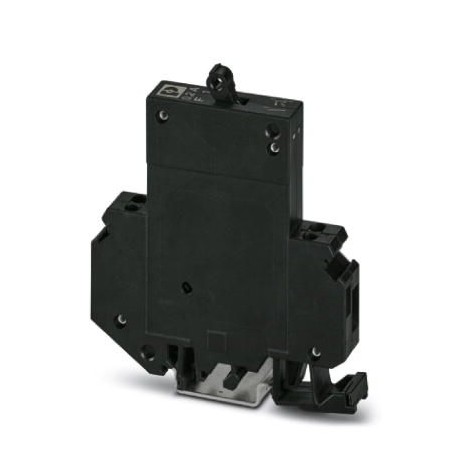

TMC 1 F1 100 0,2A 0914015 PHOENIX CONTACT Interruttore di protezione magnetotermico
TMC 1 F1 100 0,2A
0914015
PHOENIX_CONTACT
Interruttore di protezione magnetotermico
Interruttori di protezione per dispositivi magnetotermici, numero di poli: 1, tipo di collegamento: Collegamento a vite, sezione: 0,2 mm²- 6 mm², AWG: 24 - 10, tipo di fusibile: Fusibile automatico, classe di montaggio: Guida simmetrica: 35 mm
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 0914015 |
|---|---|
| Pezzi/conf. | 6 PZ |
| Sales key | CLA121 - |
| Quantità di ordinazione minima | 6 PZ |
| Pagina catalogo | Pagina 333 (C_4_2017) |
| GTIN | 4017918008697 |
| Peso per pezzo (confezione esclusa) | 69,120 g |
| Numero tariffa doganale | 85362010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 2 |
|---|---|
| Numero collegamenti | 4 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero |
| N. poli | 1 |
| Categoria di sovratensione_GRP | II |
| Materiale isolante | PA66 |
| Classe di combustibilità a norma UL 94 | V-2 |
Dati elettrici
| Tipo di fusibile | Macchina |
|---|---|
| Tensione impulsiva di dimensionamento | 2,5 kV |
| Tensione di dimensionamento | |
| 65 V DC | |
| 65 V DC (DC secondo UL 1077) | |
| Corr. di dimensionam. IN | 0,2 A |
| Resistenza d'isolamento Riso | > 100 MΩ (500 VDC) |
| Potere di interruzione cortocircuito di misurazione Icn | |
| 2500 A (32 V DC) | |
| Potere di interruzione cortocircuito Ik | 2000 A (UL 1077: 65 V DC) |
| Resistenza alla tensione | 3000 V AC (Campo di azionamento) |
| 3000 V AC (Circuito di corrente principale e ausiliaria) | |
| Max. cicli di manovre | 10000 (a 1 x In, induttivo) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione_GRP | II |
| Gruppo materiale isolante | II |
Condizioni ambientali
| Grado di protezione | IP30 (Campo di azionamento) |
|---|---|
| IP20 (Area di connessione) | |
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
Dati di connessione
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 10 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,2 mm² |
| 2 conduttori stesso diametro, flessibili max. | 0,75 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,25 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 1 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 2,5 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 12 mm |
| Calibro a tampone | A3 |
| Filettatura | M3 |
| Coppia min. | 0,6 Nm |
| Coppia max. | 0,8 Nm |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-0914015-TMC 1 F1 100 0,2A | 177 Kbytes |
|
