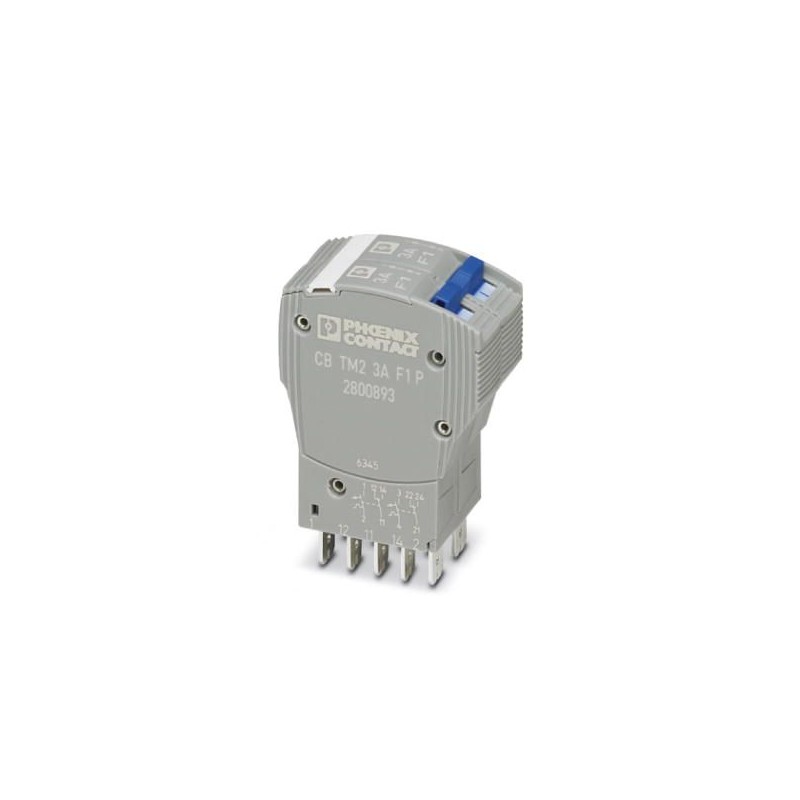

CB TM2 3A F1 P 2800893 PHOENIX CONTACT Interruttore di protezione magnetotermico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

CB TM2 3A F1 P 2800893 PHOENIX CONTACT Interruttore di protezione magnetotermico

CB TM2 3A F1 P

2800893

PHOENIX_CONTACT

Interruttore di protezione magnetotermico

Maggiori dettagli


Protezione contro le sovratensioni

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $119.70
Prezzo unitario: $119.70

Quantità Prezzo
1+$119.70
2+$113.04
4+$97.34
5+$93.61
7+$91.77
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Dati commerciali

Codice per l'ordinazione2800893
Pezzi/conf.1 PZ
Sales keyCLA124 -
Pagina catalogoPagina 330 (C_4_2017)
GTIN4046356690546
Peso per pezzo (confezione esclusa)70,500 g
Numero tariffa doganale85362010
Paese di origineDE (Germania)

Dimensioni

Altezza45 mm
Larghezza24,6 mm
Profondità52 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-30 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Prova dell'umidità240 h, 95 % RH, 40 °C
Urti (esercizio)15g (IEC 60068-2-27, Test Ea)
Vibrazione (esercizio)5g (IEC 60068-2-6, Test Fc)
Grado di protezioneIP30 (Campo di azionamento)

Generalità

Nota per il montaggioNel montaggio in serie la corrente nominale del componente può essere condotta solo all'80 % o deve essere adeguatamente sovradimensionata.
Classe di combustibilità a norma UL 94V0
Tipo di montaggiosull’elemento base
Coloregrigio
N. poli2
Gruppo materiale isolanteII
Grado d'inquinamento2
Tipomaschio

Dati elettrici

Tipo fusibilerapido
Tensione impulsiva di dimensionamento2,5 kV (isolamento rinforzato nell'area di azionamento)
Tensione di dimensionamento80 V DC (IEC 60934)
80 V DC (UL 1077)
80 V DC (UL 508 - con zoccolo a innesto)
Corr. di dimensionam. IN3 A (IEC 60934)
Carico induttivo a norma UL 1077
3 A DC (Carico a bassa induzione a norma UL 1077)
3 A DC (Carico induttivo a norma UL 508 - con zoccolo di innesto)
3 A DC (Carico a bassa induzione a norma UL 508 - con zoccolo di innesto)
Tensione d'isolamento nominale Ui277 V AC (UL 1077)
250 V AC (IEC 60934)
Potenza dissipata1,26 W (funzionamento nominale per canale)
Resistenza del dispositivo140 mΩ
Resistenza d'isolamento Riso> 100 MΩ (500 VDC)
Modo di azionamentoTipo S
Tipo di sgancioTM (magnetotermico)
Grado della protezioneIntervento automatico (positivo)
Potere di interruzione cortocircuito di misurazione Icn
600 A (80 V DC)
Prefusibile necessario≥ 15 A (I > Icn)
Potere di interruzione cortocircuito Ik1000 A AC (277 V AC)
1000 A DC (50 V DC)
Resistenza alla tensione3000 V AC (Campo di azionamento)
1500 V AC (Circuito di corrente principale e ausiliaria)
1500 V AC (Circuito principale aperto)
1000 V AC (Circuito di corrente ausiliaria aperto)
1500 V AC (Polo a polo)
Tensione dissipata0,42 V (a 1 x In)
Max. cicli di manovre6000 (240 V AC / 1 x In)
3000 (80 V DC / 1 x In)
Circuito di corrente ausiliaria277 V AC / 0,5 A (a bassa induzione)
277 V AC / 1 A (a bassa induzione, 2000 cicli di manovre max.)
50 V DC / 1 A (a bassa induzione)
Tensione di esercizio minima contatto ausiliario10 V
Tensione di esercizio massima contatto ausiliario240 V
240 V
Corrente di esercizio minima contatto ausiliario10 mA
Corrente di esercizio massima contatto ausiliario1 A

Normative e prescrizioni

Norme/disposizioniEN 60934
UL 1077 UL/C-UL Recognized
UL 508 UL/C - UL Listed
CSA 22.2 No. 235-04
